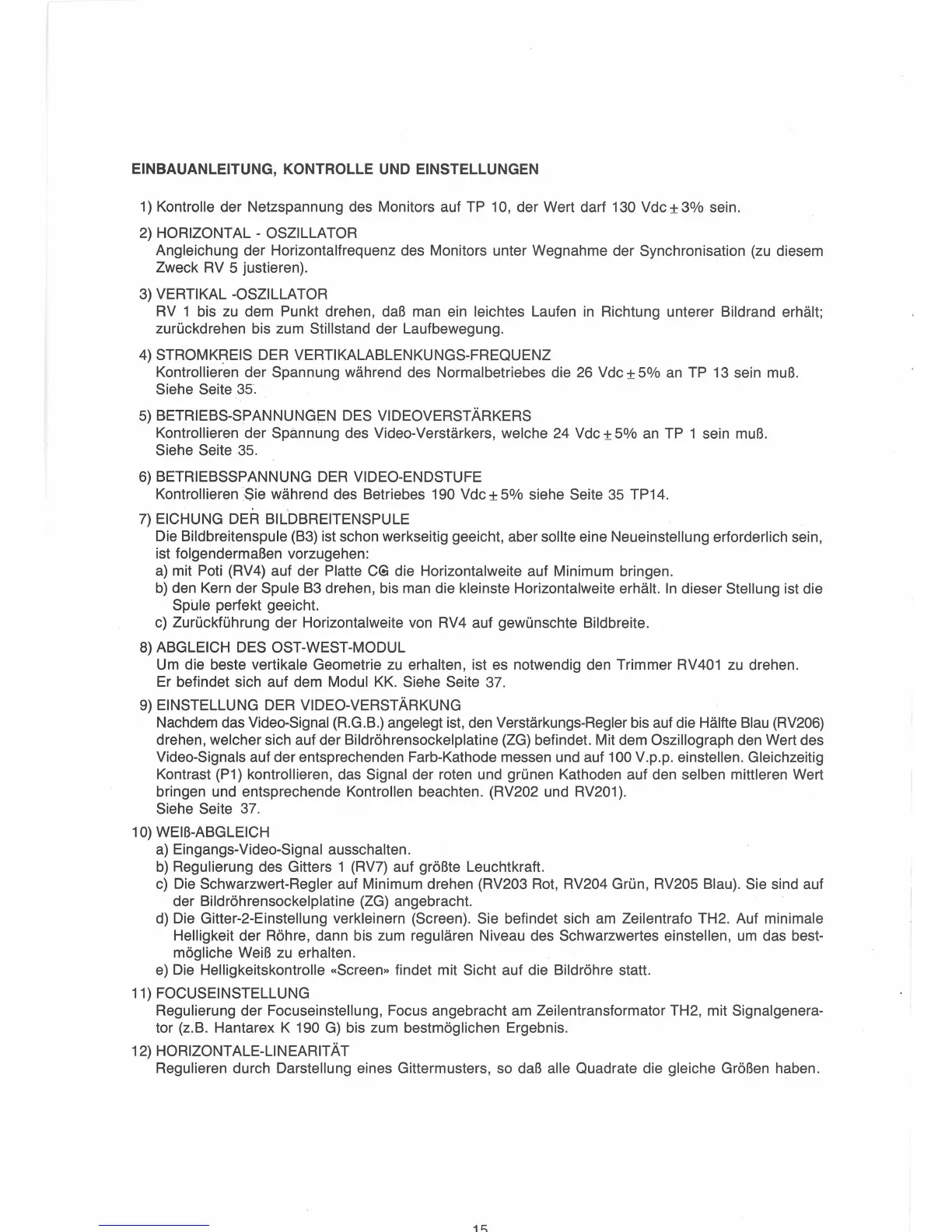

EINBAUANLEITUNG, KONTROLLE
UNO
EINSTELLUNGEN
1)
Kontrolle der Netzspannung des Monitors auf
TP
10, der Wert darf 130 Vdc ± 3% sein.
2)
HORIZONTAL - OSZILLATOR
Angleichung der Horizontalfrequenz des Monitors unter Wegnahme der Synchronisation
(zu
diesem
Zweck
RV
5 justieren).
3)
VERTIKAL -OSZILLATOR
RV
1 bis
zu
dem Punkt drehen,
daB
man ein leichtes Laufen
in
Richtung unterer Bildrand erhalt;
zuruckdrehen bis zum Stillstand der Laufbewegung.
4)
STROMK~EIS
DER VERTIKALABLENKUNGS-FREQUENZ
Kontrollieren
der Spannung wahrend des Normalbetriebes die
26
Vdc ±
5%
an
TP
13
sein
muB.
Siehe Seite
35.
·
5)
BETRIEBS
.:
S
.
PANNUNG~N
DES
VIDEOVERSTARKERS
Kontrollieren
der Spannung des Video-Verstarkers, welche
24
Vdc ± 5%
an
TP 1 sein
muB.
Siehe Seite
35.
6)
BETRIEBSSPANNUNG
DER
VIDEO-ENDSTUFE
Kontrollieren ·Sie
wahrend des Betriebes 190 Vdc ±
5%
siehe Seite
35
TP14.
7)
EICHUNG DER BIL.DBREITENSPULE
Die Bildbreitenspule
(B3)
ist schon werkseitig geeicht, aber sollte eine Neueinstellung erforderlich sein,
ist folgendermaBen vorzugehen:
a)
mit Poti (RV4) auf der Platte
C<!l
die Horizontalweite auf Minimum bringen.
b)
den Kern der Spule
B3
drehen, bis
man
die kleinste Horizontalweite erhalt.
In
dieser Stellung ist die
Spule perfekt geeicht.
c)
Zurucktuhrung der Horizontalweite
von
RV4 auf gewunschte Bildbreite.
8)
ABGLEICH DES OST-WEST-MODUL
Um
die beste vertikale Geometrie
zu
erhalten, ist es notwendig den Trimmer
RV401
zu
drehen.
Er befindet sich auf dem
Modul
KK.
Siehe Seite
37.
9)
EINSTELLUNG
DER
VIDEO-VERSTARKUNG
Nachdem das Video-Signal (R.G.B.) angelegt
ist,
den
Verstarkungs-Regler bis auf die Halfte
Blau
(RV206)
drehen, welcher sich auf der Bildrohrensockelplatine
(ZG)
befindet. Mit dem Oszillograph den Wert des
Video-Signals auf der entsprechenden Farb-Kathode messen und auf 100 V.p.p. einstellen. Gleichzeitig
Kontrast
(P1)
kontrollieren, das Signal der roten und grunen Kathoden auf den selben mittleren Wert
bringen und entsprechende
Kontrollen beachten. (RV202 und
RV201
).
Siehe Seite
37.
10)
WEIB-ABGLEICH
a)
Eingangs-Video-Signal ausschalten.
b)
Regulierung des Gitters 1 (RV?) auf gr6Bte Leuchtkraft.
c)
Die
Schwarzwert-Regler auf Minimum drehen (RV203
Rot,
RV204 Grun, RV205 Blau). Sie sind auf
der
Bildrohrensockelplatine
(ZG)
angebracht.
d)
Die
Gitter-2-Einstellung verkleinern (Screen). Sie befindet sich
am
Zeilentrafo TH2. Auf minimale
Helligkeit
der Rohre, dann bis zum regularen Niveau des Schwarzwertes einstellen,
um
das best-
mogliche
WeiB
zu
erhalten.
e)
Die Helligkeitskontrolle
«Screen»
findet mit Sicht auf die Bildrohre statt.
11) FOCUSEINSTELLUNG
Regulierung der Focuseinstellung, Focus angebracht
am
Zeilentransformator TH2, mit Signalgenera-
tor (z.B. Hantarex K 190
G)
bis zum bestmoglichen Ergebnis.
12)
HORIZONTALE-LINEARITAT
Regulieren
durch Darstellung eines Gittermusters,
so
daB
alle Quadrate die gleiche
Gr6Ben
haben.
