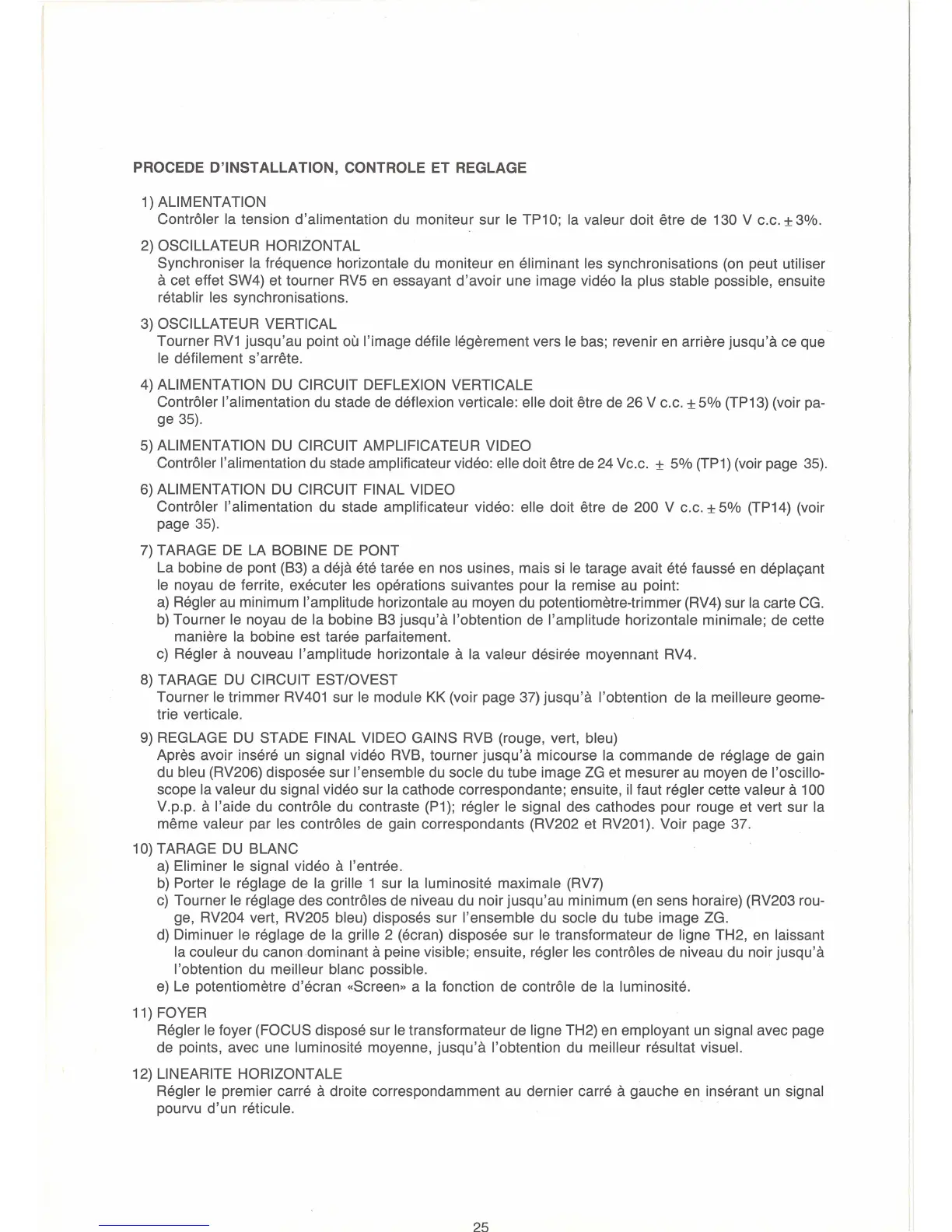

PROCEDE D'INSTALLATION, CONTROLE ET REGLAGE
1)
ALIMENTATION
Contr61er la
tension d'alimentation
du
moniteur sur
le
TP1
O;
la
valeur doit etre de 130 V c.c. ± 3%.
2)
OSCILLATEUR HORIZONTAL
Synchroniser
la
frequence horizontale du moniteur
en
eliminant les synchronisations
(on
peut utiliser
a
cet effet SW4) et tourner
RVS
en
essayant d'avoir une image video
la
plus stable possible, ensuite
retablir les synchronisations.
3)
OSCILLATEUR VERTICAL
Tourner
RV1
jusqu'au point
ou
!'image defile legerement vers
le
bas; revenir
en
arriere jusqu'a
ce
que
le
defilement s'arrete.
4)
ALIMENTATION
DU
CIRCUIT DEFLEXION VERTICALE
Contr61er
l'alimentation
du
stade de deflexion verticale: elle doit etre de 26 V c.c. ±
5%
(TP13) (voir pa-
ge
35).
5)
ALIMENTATION
DU
CIRCUIT AMPLIFICATEUR VIDEO
Contr61er
l'alimentation
du
stade amplificateur video: elle doit etre
de
24
Vc.c. ± 5% (TP1) (voir page
35).
6)
ALIMENTATION
DU
CIRCUIT FINAL VIDEO
Contr61er l'alimentation
du
Stade
amplificateur video: elle doit etre de 200 v c.c. ±
5%
(TP14) (voir
page
35).
7)
TARAGE
DE
LA BOBINE
DE
PONT
La bobine de pant (83) a deja ete taree
en
nos usines, mais
si
le
tarage avait ete fausse
en
depla9ant
le
noyau de ferrite, executer les operations suivantes pour la remise
au
point:
a)
Regler
au
minimum
I'
amplitude horizontale
au
moyen
du
potentiometre-trimmer (RV4) sur
la
carte
CG.
b)
Tourner
le
noyau de la bobine
83
jusqu'a l'obtention de !'amplitude horizontale minimale; de cette
maniere
la
bobine est taree parfaitement.
c)
Regler a nouveau !'amplitude horizontale a la valeur desiree moyennant RV4.
8)
TARAGE
DU
CIRCUIT EST/OVEST
Tourner
le
trimmer
RV401
sur
le
module
KK
(voir page
37)
jusqu'a l'obtention de
la
meilleure geome-
trie verticale.
9) REGLAGE
DU
STADE FINAL VIDEO GAINS RVS (rouge, vert, bleu)
Apres avoir insere
un
signal video RVB, tourner jusqu'a micourse la commande de reglage de gain
du bleu
(RV206) disposee sur !'ensemble
du
socle du tube image
ZG
et mesurer
au
moyen de !'oscillo-
scope la valeur du signal video sur la cathode correspondante; ensuite,
ii
faut regler cette valeur a
100
V.p.p. a l'aide du
contr61e
du contraste (P1); regler
le
signal des cathodes pour rouge
et
vert sur
la
meme valeur par les contr61es de gain correspondants (RV202 et RV201). Vair page
37.
10) TARAGE
DU
BLANC
a)
Eliminer
le
signal video a l'entree.
b)
Porter
le
reglage de
la
grille 1 sur
la
luminosite maximale (RV?)
c)
Tourner
le
reglage des contr61es de niveau
du
noir jusqu'au minimum
(en
sens horaire) (RV203 rou-
ge,
RV204 vert, RV205 bleu) disposes sur !'ensemble du socle du tube image ZG.
d)
Diminuer
le
reglage de la grille 2 (ecran) disposee sur
le
transformateur de ligne TH2,
en
laissant
la
couleur du canon dominant a peine visible; ensuite, regler les contr61es de niveau
du
noir jusqu'a
l'obtention du
meilleur blanc possible.
e)
Le
potentiometre d'ecran «Screen» a la fonction de
contr61e
de
la
luminosite.
11) FOYER
Regler
le
foyer (FOCUS dispose sur
le
transformateur de ligne TH2)
en
employant
un
signal avec page
de points, avec une
luminosite moyenne, jusqu'a l'obtention du meilleur resultat visuel.
12) LINEARITE HORIZONTALE
Regler
le
premier carre a droite correspondamment
au
dernier carre a gauche
en
inserant
un
signal
pourvu d'un reticule. .
25
