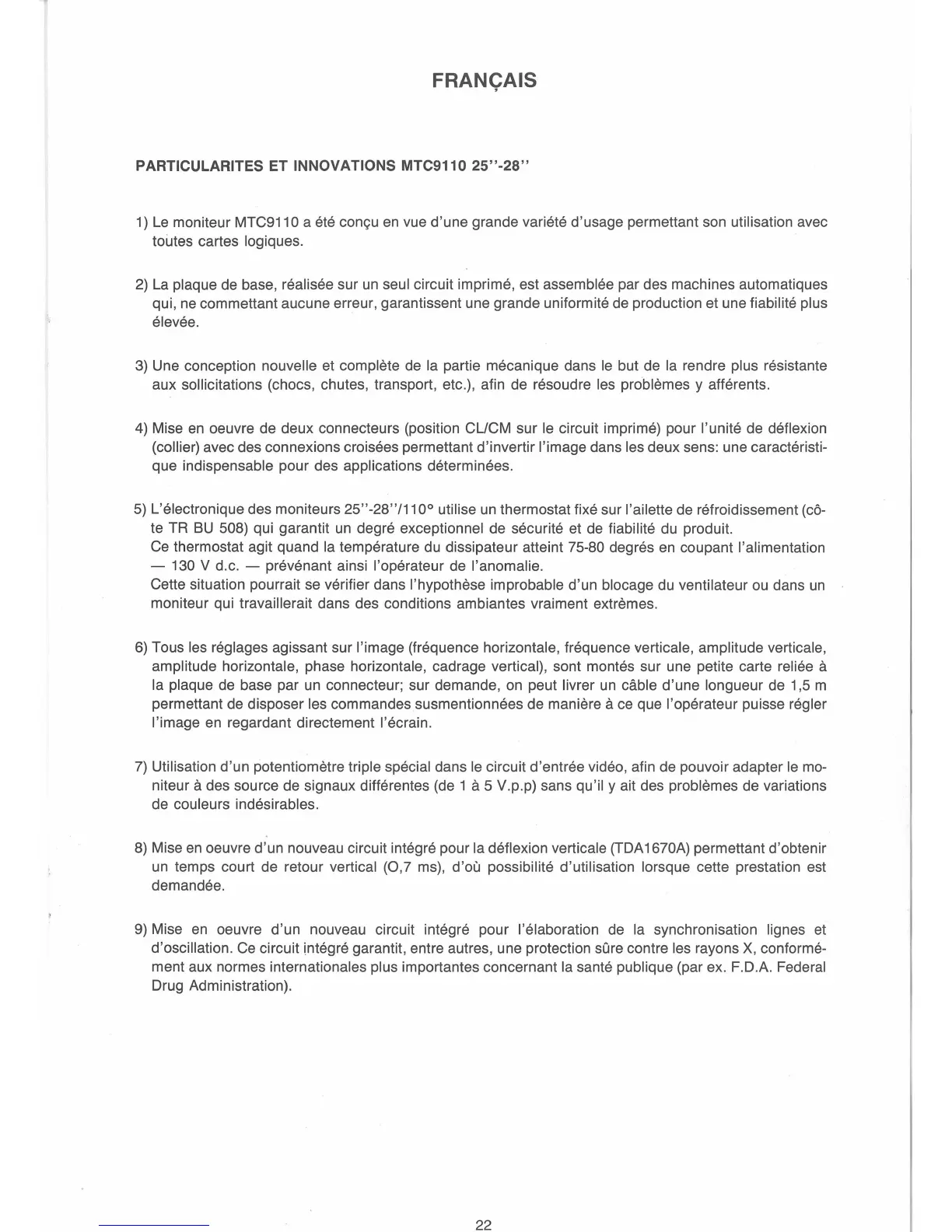

FRANQAIS
PARTICULARITES ET INNOVATIONS MTC9110
25"-28"
1)
Le
moniteur
MTC911
O a ete
conc;u
en
vue d'une grande variete d'usage permettant son utilisation avec
toutes cartes
logiques.
2)
La
plaque
de
base, realisee sur
un
seul circuit imprime, est assemblee par des machines automatiques
qui,
ne
commettant aucune erreur, garantissent une grande uniformite
de
production et une fiabilite plus
elevee.
3)
Une conception nouvelle
et
complete
de
la partie mecanique dans
le
but de la rendre plus resistante
aux
sollicitations (chocs, chutes, transport, etc.), afin
de
resoudre les problemes y afferents.
4) Mise
en
oeuvre de deux connecteurs (position CL/CM sur
le
circuit imprime) pour l'unite de deflexion
(collier)
avec des connexions croisees permettant d'invertir l'image dans les deux sens: une caracteristi-
que
indispensable pour des applications determinees.
5)
L'electronique des moniteurs 25"-28"/110° utilise
un
thermostat fixe sur l'ailette de refroidissement
(co-
te
TR
BU
508) qui garantit
un
degre exceptionnel
de
securite et
de
fiabilite
du
produit.
Ce
thermostat agit quand
la
temperature
du
dissipateur atteint 75-80 degres
en
coupant l'alimentation
- 130 V d.c. - prevenant ainsi l'operateur de l'anomalie.
Cette situation pourrait
se
verifier dans l'hypothese improbable d'un blocage
du
ventilateur
ou
dans
un
moniteur qui travaillerait dans des conditions ambiantes vraiment extremes.
6)
Tous
les
reglages agissant sur l'image (frequence horizontale, frequence verticale, amplitude verticale,
amplitude horizontale,
phase horizontale, cadrage vertical), sont mantes sur une petite carte reliee a
la plaque
de
base par
un
connecteur; sur demande,
on
peut livrer
un
cable d'une longueur de 1,5 m
permettant de disposer
les commandes susmentionnees de maniere
ace
que l'operateur puisse regler
l'image
en
regardant directement l'ecrain.
7)
Utilisation d'un potentiometre triple special dans
le
circuit d'entree video, afin de pouvoir adapter
le
mo-
niteur a des source de signaux differentes
(de
1 a 5 V.p.p) sans qu'il y ait des problemes de variations
de
couleurs indesirables.
8)
Mise
en
oeuvre d'un nouveau circuit integre pour la deflexion verticale (TDA 1670A) permettant d'obtenir
un
temps court de retour vertical
(0,7
ms),
d'ou possibilite d'utilisation lorsque cette prestation est
demandee.
9)
Mise
en
oeuvre d'un nouveau circuit integre pour !'elaboration
de
la synchronisation lignes
et
d'oscillation.
Ce
circuit integre garantit, entre autres, une protection sure centre
les
rayons
X,
conforme-
ment aux normes internationales
plus importantes concernant la sante publique (par ex. F.D.A. Federal
Drug Administration).
22
