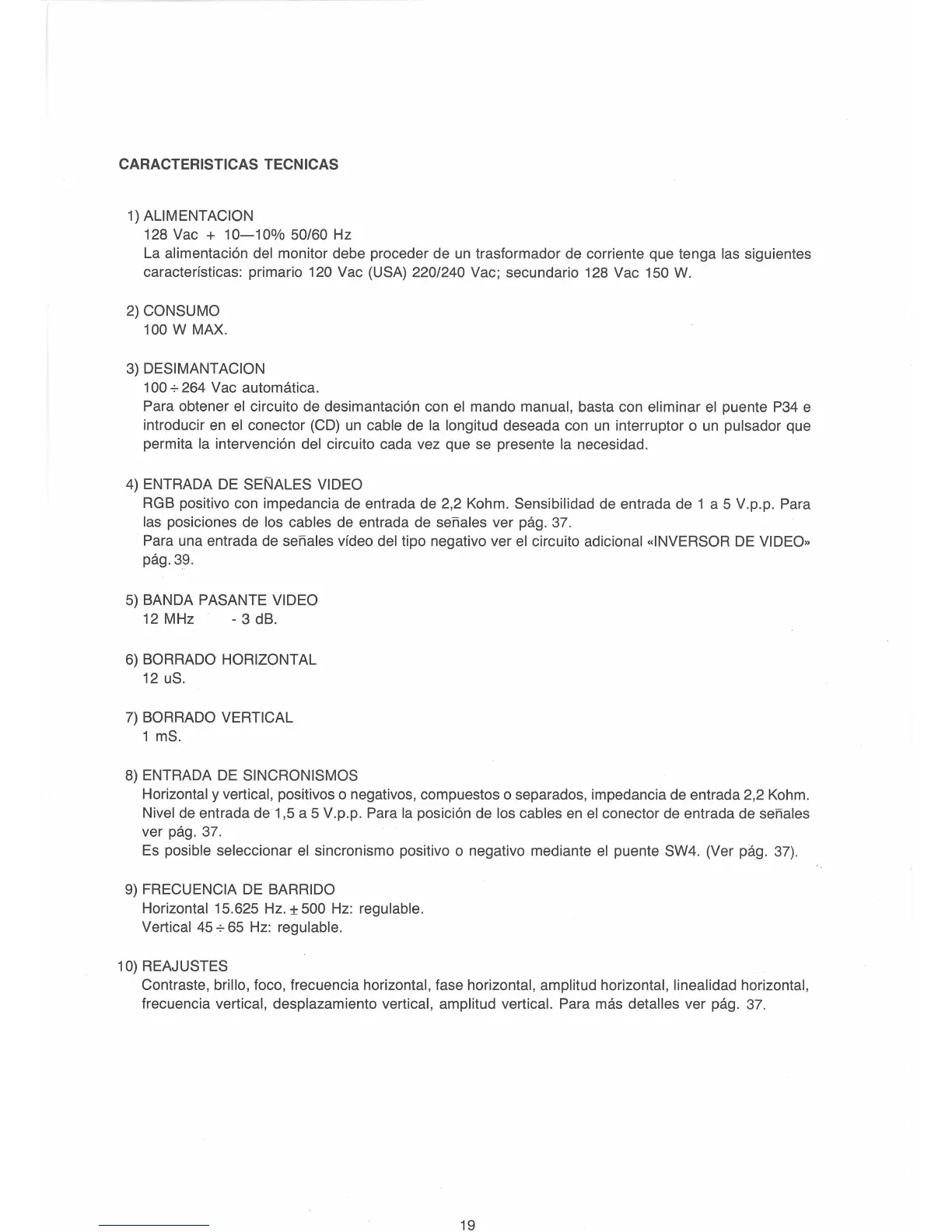

CARACTERISTICAS TECNICAS
1)
ALIMENTACION
128 Vac +
10-10%
50/60 Hz
La alimentaci6n del monitor debe proceder de
un
trasformador de corriente que tenga las siguientes
caracterlsticas: primario 120 Vac
(USA) 220/240 Vac; secundario 128 Vac 150
W.
2)
CONSUMO
100
W MAX.
3)
DESIMANTACION
100-:-
264 Vac automatica.
Para obtener
el
circuito de desimantaci6n con
el
mando manual, basta con eliminar
el
puente
P34
e
introducir
en
el
conector
(CD)
un
cable de
la
longitud deseada con
un
interruptor o
un
pulsador que
permita
la
intervenci6n del circuito cada vez que
se
presente
la
necesidad.
4)
ENTRADA
DE
SENALES VIDEO
RGB positivo con impedancia de entrada de 2,2 Kohm. Sensibilidad de entrada de 1 a 5 V.p.p. Para
las posiciones de los cables de entrada de senales ver pag.
37.
Para una entrada de senales video del tipo negativo ver
el
circuito adicional «INVERSOR
DE
VIDEO»
pag.
39.
5)
BANDA PASANTE VIDEO
12 MHz - 3 dB.
6)
BORRADO HORIZONTAL
12
us.
7)
BORRADO VERTICAL
1 mS.
8)
ENTRADA
DE
SINCRONISMOS
Horizontal y vertical, positivos o negativos, compuestos o separados, impedancia de entrada 2,2 Kohm.
Nivel de entrada de 1,5 a 5 V.p.p. Para
la
posici6n de los cables
en
el
conector de entrada de senales
ver
pag.
37.
Es
posible seleccionar
el
sincronismo positivo o negativo mediante
el
puente SW4. (Ver pag.
37).
9)
FRECUENCIA
DE
BARRIDO
Horizontal 15.625
Hz.±
500
Hz:
regulable.
Vertical
45-:-
65
Hz:
regulable.
10)REAJUSTES
Contraste, brillo, foco, frecuencia horizontal, fase horizontal, amplitud horizontal, linealidad horizontal,
frecuencia vertical, desplazamiento vertical,
amplitud vertical. Para mas detalles ver pag.
37.
19
