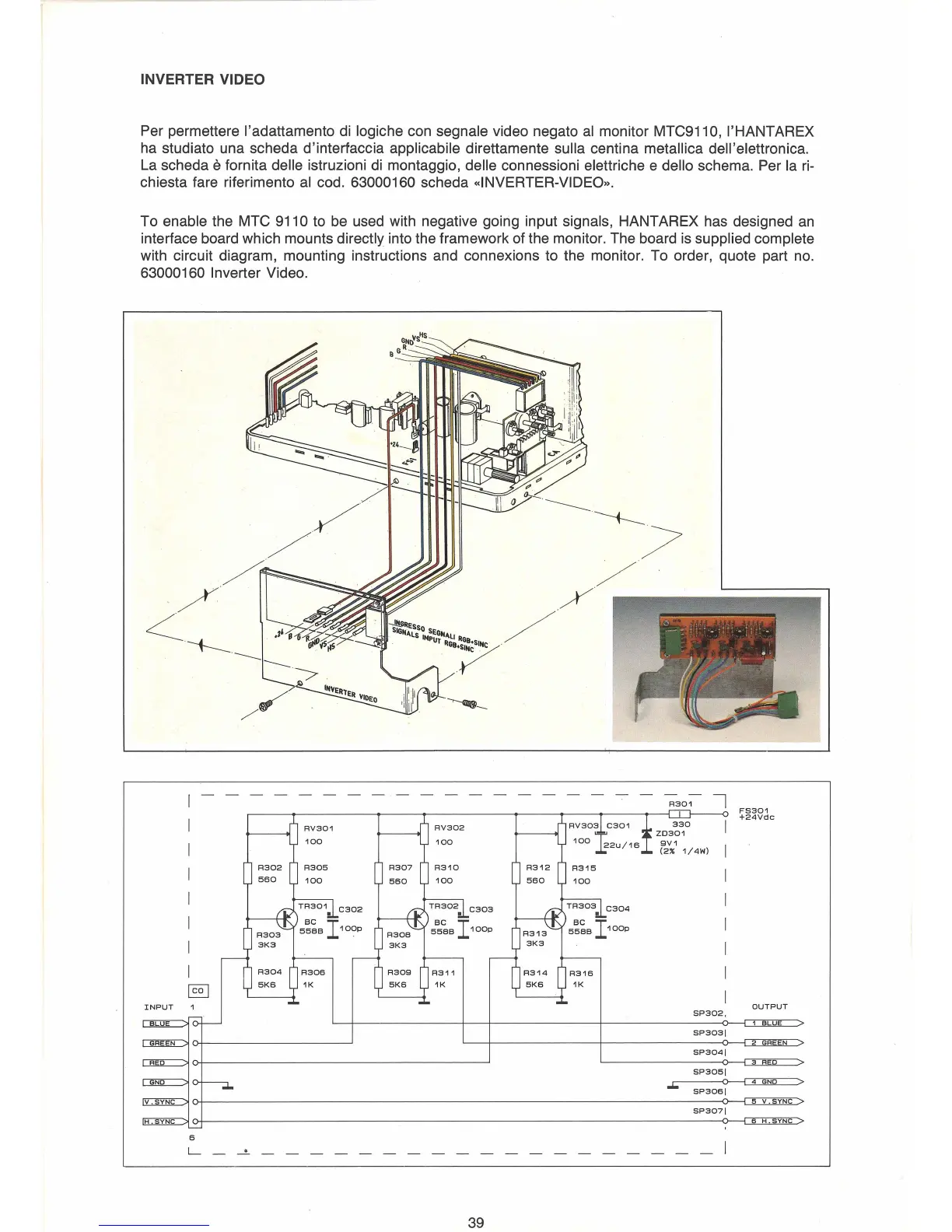

INVERTER VIDEO
Per permettere l'adattamento di logiche con segnale video negate al monitor MTC9110, l'HANTAREX
ha studiato una scheda d'interfaccia applicabile direttamente
sulla centina metallica dell'elettronica.
La scheda
e fornita delle istruzioni di montaggio, delle connessioni elettriche e dello schema. Per la ri-
chiesta fare riferimento al cod. 63000160 scheda «INVERTER-VIDEO».
To enable the MTC 9110 to be used with negative going input signals, HANTAREX has designed an
interface board which mounts directly into the framework of the monitor. The board is supplied complete
with circuit diagram, mounting instructions and connexions to the monitor. To order, quote part no.
63000160 Inverter Video.
§]
INPUT
BLUE
GREEN
RED
GND
V .SYNC
H .SYNC
6
L
.
39
RV303 C301
100
];2u/16
SP302,
SP303I
SP304I
SP305I
FS301
+24Vdc
OUTPUT
1 BLUE
2 GREEN
3 RED
""""
o-------j 4 GND
SP306I
5 V . SYNC
SP307I
6 H .SYNC
- - I
>
