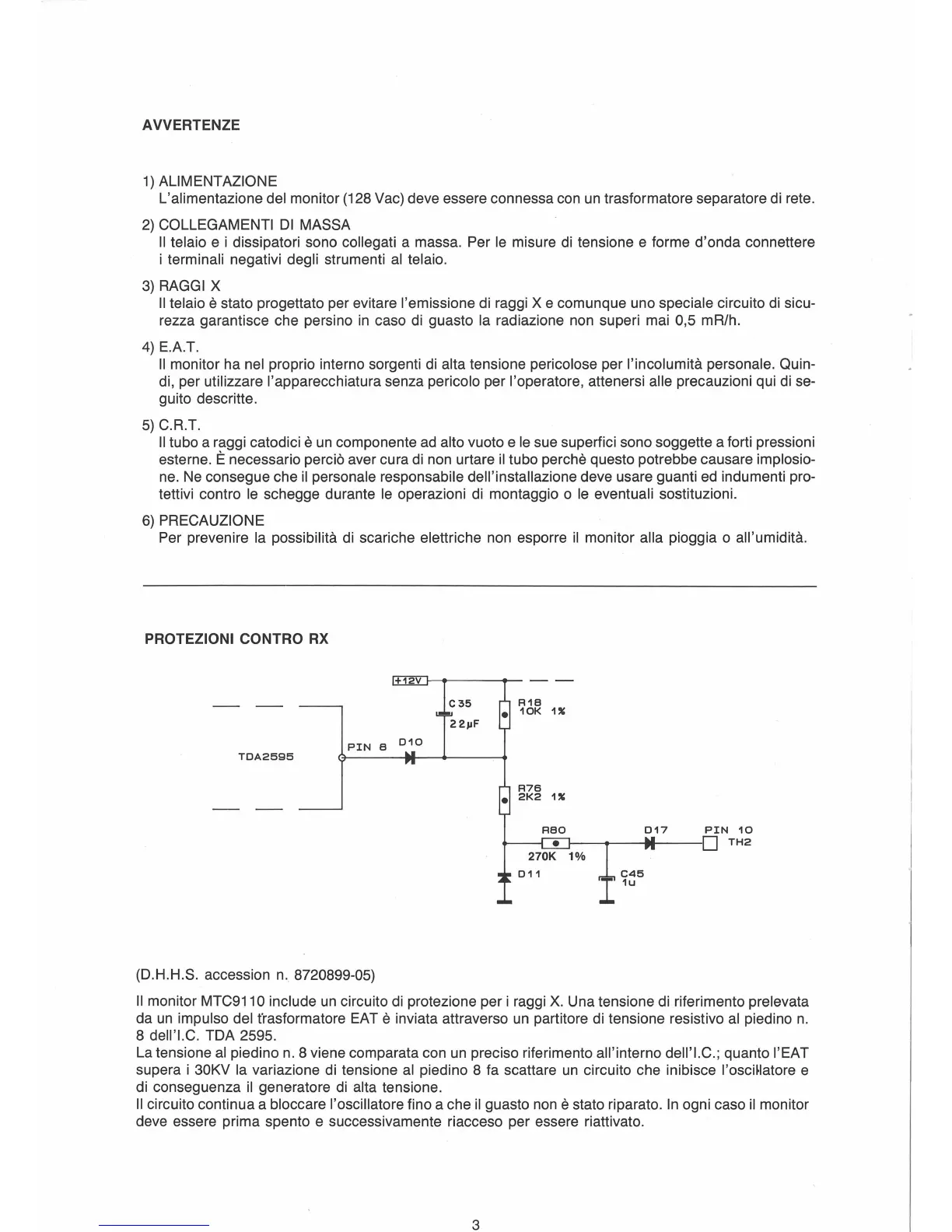

AVVERTENZE
1)
ALIMENTAZIONE
L'alimentazione del
monitor (128 Vac) deve essere connessa con
un
trasformatore separatore di rete.
2)COLLEGAMENTI
DI
MASSA
II
telaio e i dissipatori sono collegati a massa. Per
le
misure
di
tensione e forme d'onda connettere
i
terminali negativi degli strumenti
al
telaio.
3)
RAGGI X
II
telaio e stato progettato per evitare l'emissione di raggi
Xe
comunque uno speciale circuito
di
sicu-
rezza garantisce che persino
in
caso di guasto la radiazione non superi mai 0,5 mR/h.
4)
E.A.T.
II
monitor ha nel proprio interno sorgenti di alta tensione pericolose per l'incolumita personale. Quin-
di, per
utilizzare l'apparecchiatura senza pericolo per l'operatore, attenersi alle precauzioni qui di se-
guito descritte.
5) C.R.T.
II
tubo a raggi catodici e
un
componente
ad
alto vuoto e
le
sue superfici sono soggette a forti pressioni
esterne.
E necessario percio aver cura di non urtare
ii
tubo perche questo potrebbe causare implosio-
ne.
Ne
consegue che
ii
personale responsabile dell'installazione deve usare guanti
ed
indumenti pro-
tettivi contra
le
schegge durante
le
operazioni di montaggio o
le
eventuali sostituzioni.
6)
PRECAUZION E
Per prevenire
la
possibilita
di
scariche elettriche non esporre
ii
monitor alla pioggia o all'umidita.
PROTEZIONI CONTRO
RX
+12V
1------<1~---
C35
22µF
PIN
8 D
1
0
TDA2595
(D.H.H.S. accession
n.
8720899-05)
017
PIN
10
i--~--~---~~-[J
TH2
II
monitor MTC911 O include
un
circuito
di
protezione per i raggi
X.
Una tensione di riferimento prelevata
da
un
impulso del t'rasformatore EAT e inviata attraverso
un
partitore di tensione resistivo
al
piedino
n.
8 dell'l.C. TOA 2595.
La tensione
al
piedino
n.
8 viene comparata con
un
preciso riferimento all'interno dell'l.C.; quanta l'EAT
supera i 30KV la variazione di tensione
al
piedino 8 fa scattare
un
circuito che inibisce
l'osci~latore
e
di
conseguenza
ii
generatore di alta tensione.
II
circuito continua a bloccare l'oscillatore fino
ache
ii
guasto
none
stato riparato.
In
ogni caso
ii
monitor
deve essere prima spento e successivamente riacceso per essere riattivato.
3
