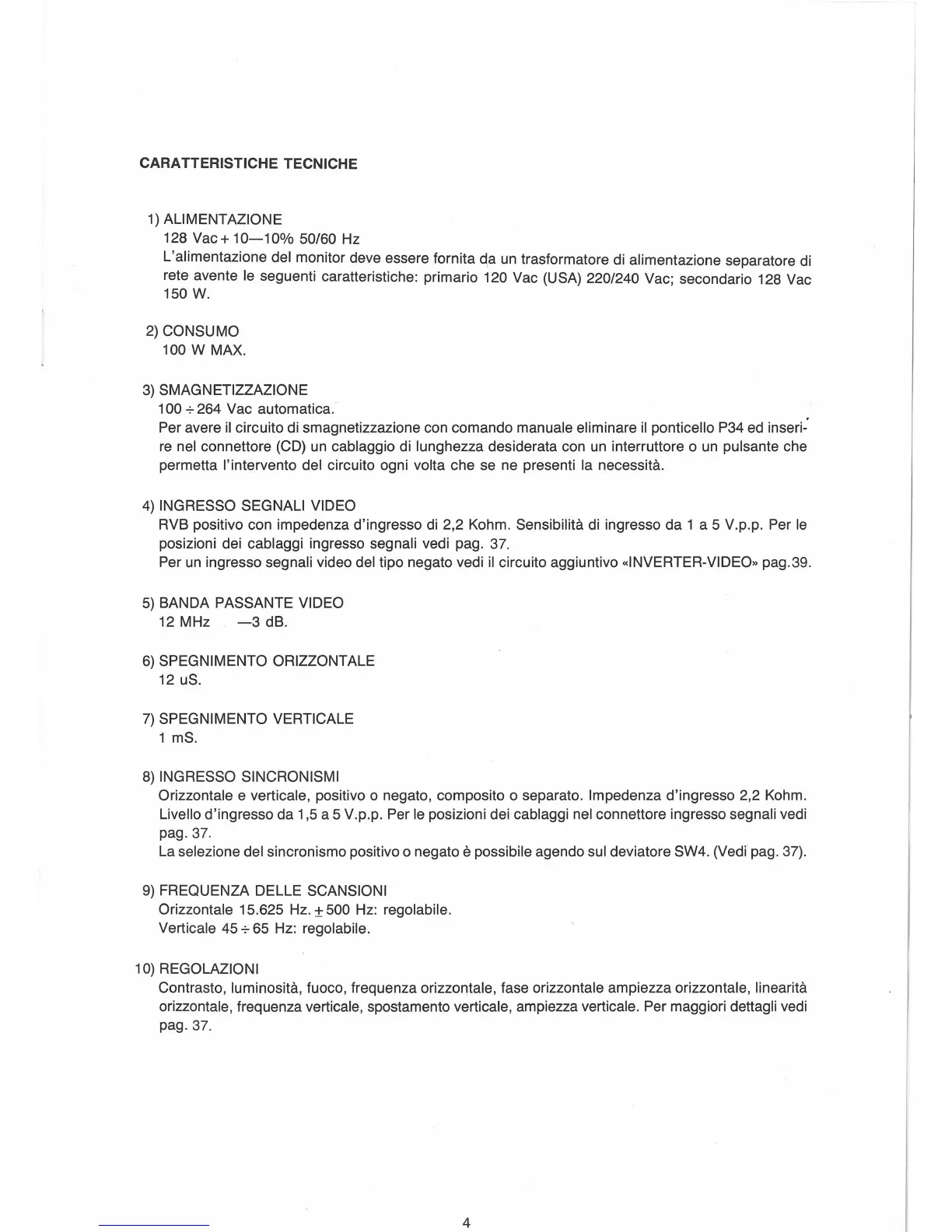

CARATTERISTICHE TECNICHE
1)
ALIMENTAZIONE
128Vac+10-10%
50/60 Hz
L'alimentazione del monitor deve essere fornita d
1
a
un
trasformatore di alimentazione separatore di
rete avente
le
seguenti caratteristiche: primario 120 Vac (USA) 220/240 Vac; secondario 128 Vac
150
W.
2)
CONSUMO
100
W MAX.
3)
SMAGNETIZZAZIONE
100
7 264 Vac automatica.
Per avere
ii
circuito di smagnetizzazione con comando manuale eliminare
ii
ponticello P34
ed
inseri-·
re
nel connettore (CD)
un
cablaggio di lunghezza desiderata con
un
interruttore o
un
pulsante che
permetta
l'intervento del circuito ogni volta che
se
ne
presenti la necessita.
4)
INGRESSO SEGNALI VIDEO
RVS
positivo con impedenza d'ingresso
di
2,2 Kohm. Sensibilita di ingresso da 1 a 5 V.p.p. Per
le
posizioni dei cablaggi ingresso segnali vedi pag.
37.
Perun ingresso segnali video del tipo negato vedi
ii
circuito aggiuntivo «INVERTER-VIDEO» pag.39.
5)
BANDA PASSANTE VIDEO
12 MHz
-3
dB.
6)
SPEGNIMENTO ORIZZONTALE
12
us.
7)
SPEGNIMENTO VERTICALE
1 mS.
8)
INGRESSO SINCRONISMI
Orizzontale
e verticale, positivo o negato, composito o separato. lmpedenza d'ingresso 2,2 Kohm.
Livello d'ingresso da 1,5 a 5 V.p.p. Per
le
posizioni dei cablaggi nel connettore ingresso segnali vedi
pag.
37.
La selezione del sincronismo positivo o negato e possibile agendo sul deviatore SW4. (Vedi pag. 37).
9)
FREQUENZA DELLE SCANSION!
Orizzontale
15.625
Hz.±
500
Hz:
regolabile.
Verticale
45 7
65
Hz:
regolabile.
10)
REGOLAZIONI
Contrasto, luminosita, fuoco, frequenza orizzontale, fase orizzontale ampiezza orizzontale, linearita
orizzontale,
frequenza verticale, spostamento verticale, ampiezza verticale. Per maggiori dettagli vedi
pag.
37.
