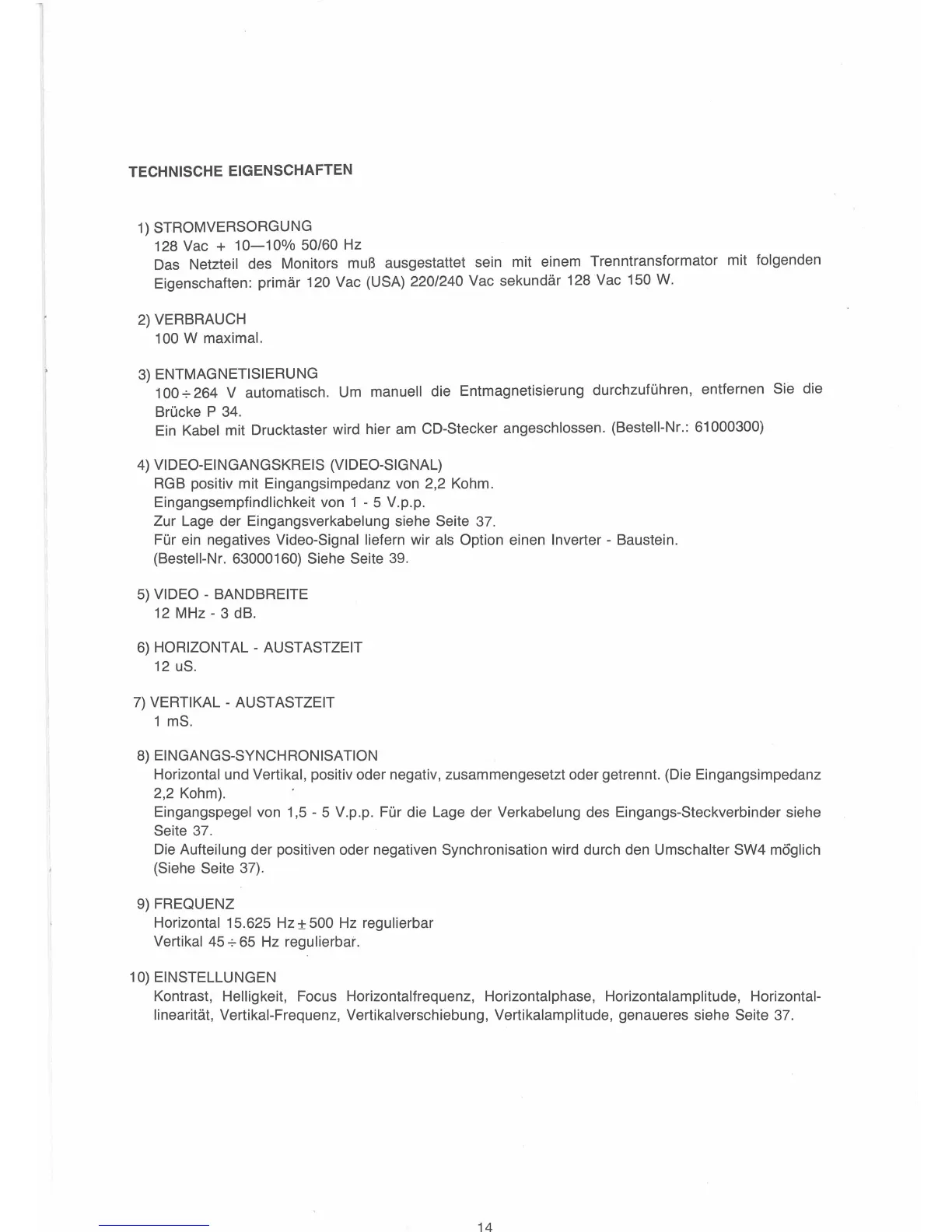

TECHNISCHE EIGENSCHAFTEN
1)STROMVERSORGUNG
128 Vac +
10-10%
50/60 Hz
Das
Netzteil des Monitors
muB
ausgestattet sein mit einem Trenntransformator mit folgenden
Eigenschaften: primar 120 Vac (USA) 220/240 Vac sekundar 128 Vac 150
W.
2)
VERBRAUCH
100
W maximal.
3)
ENTMAGNETISIERUNG
1oo-7-264
v automatisch.
Um
manuell die Entmagnetisierung durchzufUhren, entfernen Sie die
Brucke P
34.
Ein Kabel mit Drucktaster wird hier
am
CD-Stecker angeschlossen. (Bestell-Nr.: 61000300)
4)
VIDEO-EINGANGSKREIS (VIDEO-SIGNAL)
RGB positiv mit Eingangsimpedanz von 2,2 Kohm.
Eingangsempfindlichkeit von 1 - 5 V.p.p.
Zur Lage der Eingangsverkabelung siehe Seite 37.
Fur ein negatives Video-Signal liefern wir als Option einen Inverter - Baustein.
(Bestell-Nr. 63000160) Siehe Seite 39.
5)
VIDEO - BANDBREITE
12
MHz - 3 dB.
6)
HORIZONTAL - AUSTASTZEIT
12
us.
7) VERTIKAL - AUSTASTZEIT
1 mS.
8)
EINGANGS-SYNCHRONISATION
Horizontal
und Vertikal, positiv oder negativ, zusammengesetzt oder getrennt. (Die Eingangsimpedanz
2,2 Kohm).
Eingangspegel von 1,5 - 5 V.p.p. Fur die Lage der Verkabelung des Eingangs-Steckverbinder siehe
Seite 37.
Die Aufteilung der positiven oder negativen Synchronisation wird durch den Umschalter SW4 moglich
(Siehe Seite
37).
9) FREQUENZ
Horizontal
15.625
Hz±
500 Hz regulierbar
Vertikal
45
-7-
65
Hz regulierbar.
10) EINSTELLUNGEN
Kontrast, Helligkeit, Focus Horizontalfrequenz, Horizontalphase, Horizontalamplitude, Horizontal-
linearitat,
Vertikal-Frequenz, Vertikalverschiebung, Vertikalamplitude, genaueres siehe Seite 37.
14
