INSTRUCCIONES OPERATIVAS
1)
lntroducir
el
cable de entrada de alimentaci6n
en
el
conector CC. (Ver pag. 37).
2)
lntroducir
el
cable de entrada de senales y sincronismos
en
el
conector C.A. (Ver pag. 37).
3)
Colocar
el
interruptor de selecci6n SW4 sincronismo positivo o negativo segun la senal usada, con
el
fin de que la imagen quede totalmente estable, horizontal y verticalmente. (Ver pag. 37).
4) Regular: amplitud vertical, frecuencia vertical, amplitud horizontal, fase horizontal, desplazamiento ver-
tical
Este-Oeste, brillo y contraste
en
funci6n de la senal aplicada. (Ver pag. 37).
En caso de que sea necesario efectuar
algun retoque del color y del blanco, ver pag.
20
punto 9 y 10.

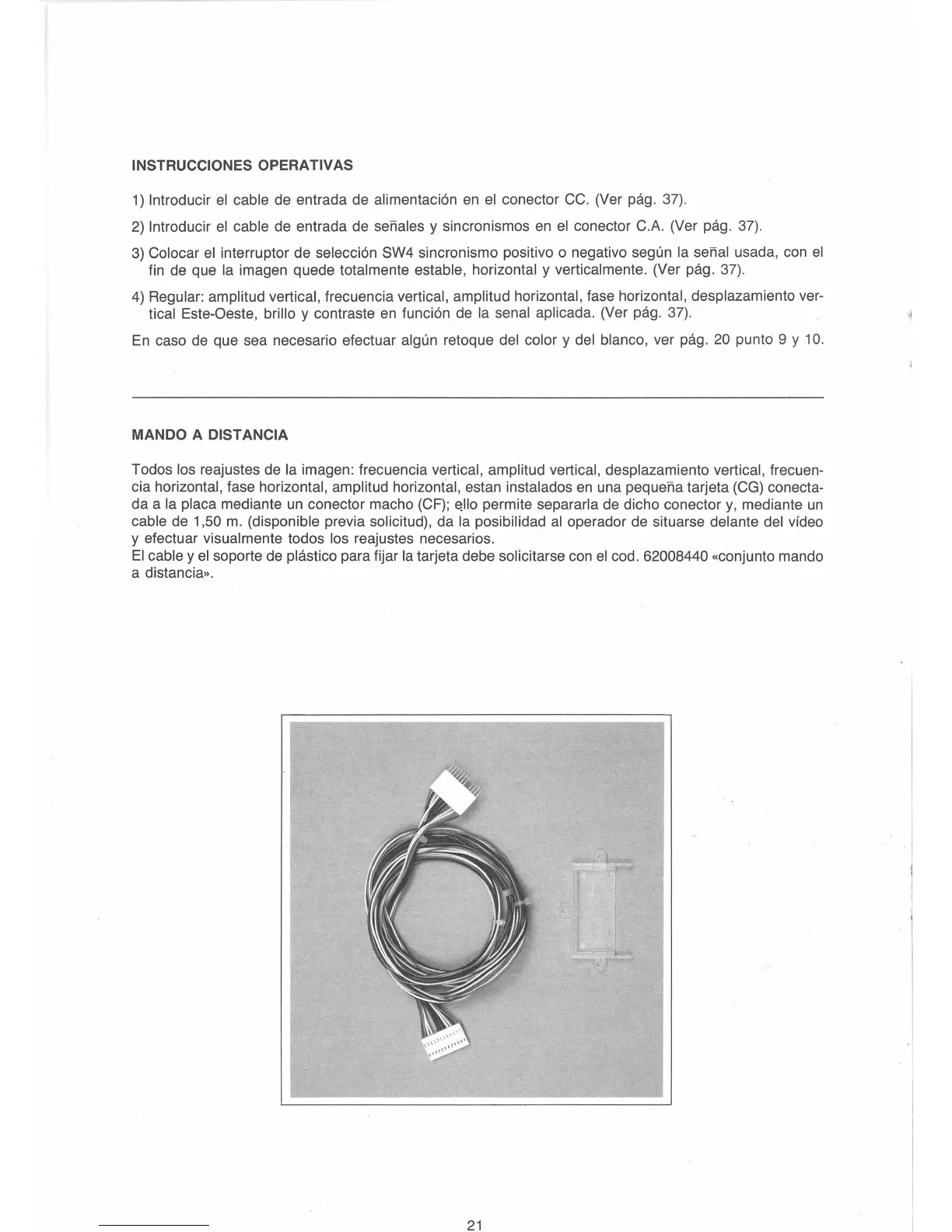

MANDO A DISTANCIA
Todos los reajustes de la imagen: frecuencia vertical, amplitud vertical, desplazamiento vertical, frecuen-
cia horizontal, fase horizontal, amplitud horizont'al, estan instalados
en
una pequena tarjeta (CG) conecta-
da
a la placa mediante
un
conector macho (CF);
~llo
permite separarla de dicho conector
y,
mediante
un
cable de 1,50
m.
(disponible previa solicitud), da la posibilidad
al
operador de situarse delante del video
y efectuar visualmente todos los reajustes necesarios.
El
cable y
el
soporte de plastico para fijar la tarjeta debe solicitarse con
el
cod. 62008440 «Conjunto mando
a
distancia».
21
