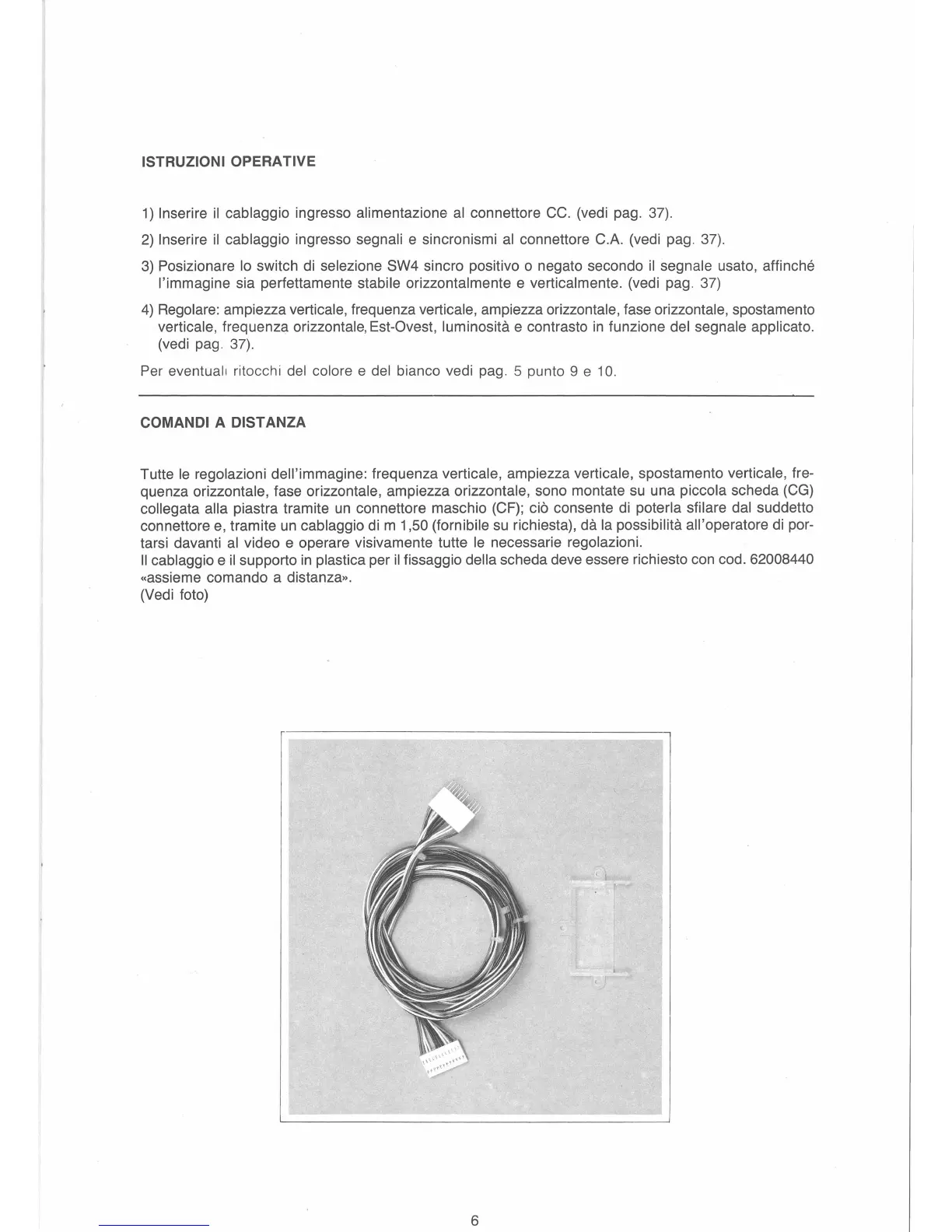

ISTRUZIONI OPERATIVE
1) lnserire
ii
cablaggio ingresso alimentazione
al
connettore
CC.
(vedi pag. 37).
2)
lnserire
ii
cablaggio ingresso segnali e sincronismi
al
connettore C.A. (vedi pag . 37).
3)
Posizionare
lo
switch di selezione SW4 sincro positive o negato secondo
ii
segnale usato, affinche
l'immagine
sia perfettamente stabile orizzontalmente e verticalmente. (vedi pag. 37)
4)
Regolare: ampiezza verticale, frequenza verticale, ampiezza orizzontale, fase orizzontale, spostamento
verticale, frequenza orizzontale, Est-Ovest, luminosita e contrasto
in
funzione del segnale applicate.
(vedi pag. 37). ·
Per eventual1 ritocchi del colore e del bianco vedi pag. 5 punto 9 e 10.
COMANDI A DISTANZA
Tutte
le
regolazioni dell'immagine: frequenza verticale, ampiezza verticale, spostamento verticale, fre-
quenza
orizzontale, fase orizzontale, ampiezza orizzontale, sono montate
su
una piccola scheda (CG)
collegata alla piastra tramite
un
connettore maschio (CF); cio consente di poterla sfilare dal suddetto
connettore
e,
tramite
un
cablaggio
di
m 1,50 (fornibile
su
richiesta), da
la
possibilita all'operatore
di
por-
tarsi davanti
al
video e operare visivamente tutte
le
necessarie regolazioni.
II
cablaggio e
ii
supporto
in
plastica per
ii
fissaggio della scheda deve essere richiesto con cod. 62008440
«assieme
comando a distanza».
(Vedi foto)
- I
6
