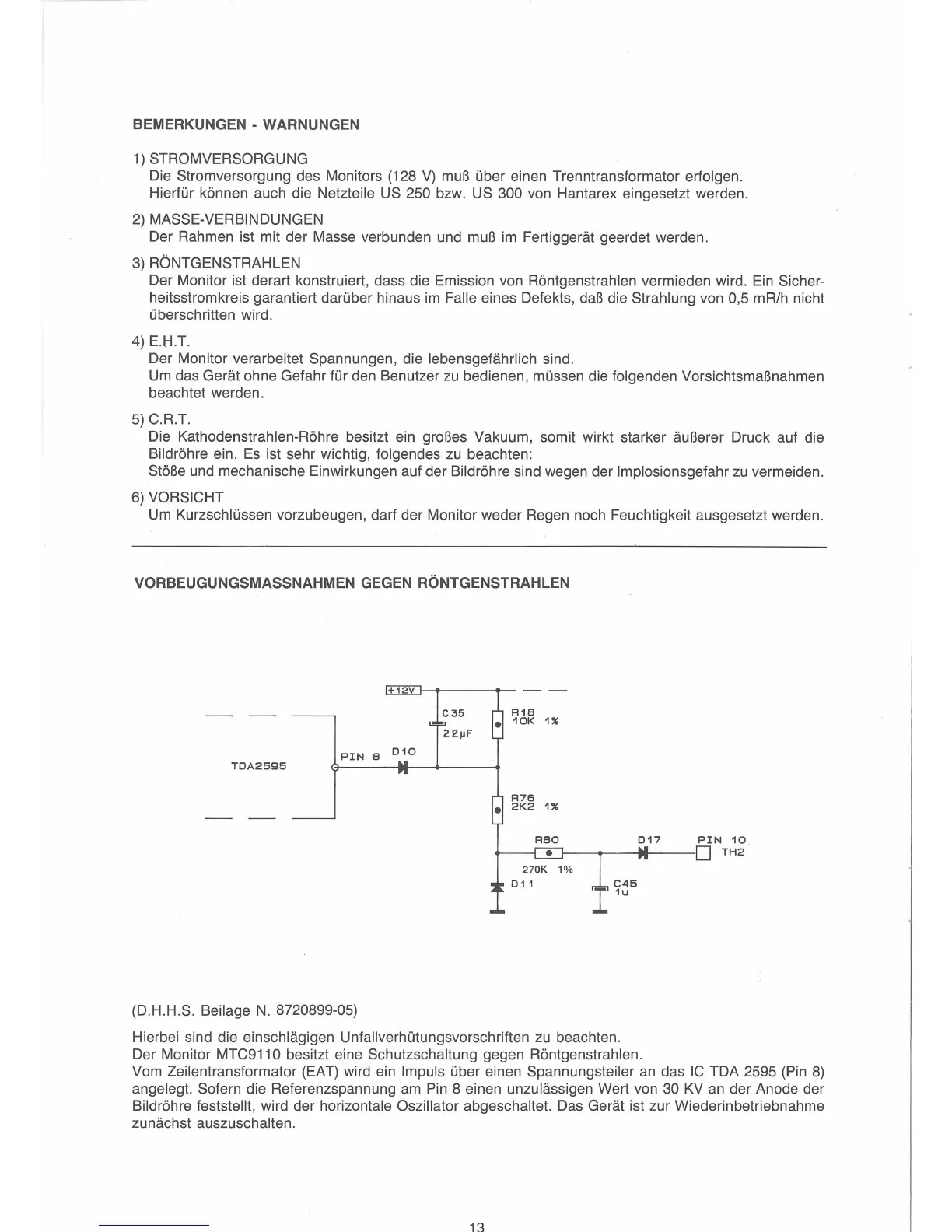

BEMERKUNGEN - WARNUNGEN
1)STROMVERSORGUNG
Die Stromversorgung des Monitors (128
V)
muB
uber einen Trenntransformator erfolgen.
HierfUr
konnen auch die Netzteile
US
250 bzw.
US
300 von Hantarex eingesetzt werden.
2)
MASSE-VERBINDUNGEN
Der Rahmen ist mit der Masse verbunden und
muB
im
Fertiggerat geerdet werden.
3)RONTGENSTRAHLEN
Der Monitor ist derart konstruiert, dass die Emission von
Rontgenstrahlen vermieden wird. Ein Sicher-
heitsstromkreis garantiert daruber hinaus
im
Falle eines Defekts,
daB
die Strahlung von 0,5 mR/h nicht
uberschritten wird.
4)
E.H.T.
Der Monitor verarbeitet Spannungen, die
lebensgefahrlich sind.
Um
das Gerat ohne Gefahr
fUr
den Benutzer
zu
bedienen, mussen die folgenden VorsichtsmaBnahmen
beachtet werden.
5) C.R.T.
Die Kathodenstrahlen-Rohre besitzt ein groBes Vakuum, somit wirkt starker auBerer Druck auf die
Bildrohre ein.
Es
ist sehr wichtig, folgendes
zu
beachten:
St6Be
und mechanische Einwirkungen auf der Bildrohre sind wegen der lmplosionsgefahr
zu
vermeiden.
6)
VORSICHT
Um
Kurzschlussen vorzubeugen, darf der Monitor weder Regen noch Feuchtigkeit ausgesetzt werden.
VORBEUGUNGSMASSNAHMEN GEGEN RONTGENSTRAHLEN
+
12V
1----i.-----
C35
22µF
PIN
8 0
1
0
TOA2595
(D.H.H.S. Beilage
N.
8720899-05)
017
PIN
10
~--it--~--~-[]
TH2
Hierbei sind die einschlagigen Unfallverhutungsvorschriften
zu
beachten.
Der Monitor MTC911
O besitzt eine Schutzschaltung gegen Rontgenstrahlen.
Varn
Zeilentransformator (EAT) wird ein lmpuls uber einen Spannungsteiler
an
das
IC
TDA 2595 (Pin
8)
angelegt. Sofern die Referenzspannung
am
Pin 8 einen unzulassigen Wert von
30
KV
an
der Anode der
Bildrohre feststellt, wird der horizontale Oszillator abgeschaltet. Das Gerat ist zur Wiederinbetriebnahme
zunachst
auszuschalten.
13
