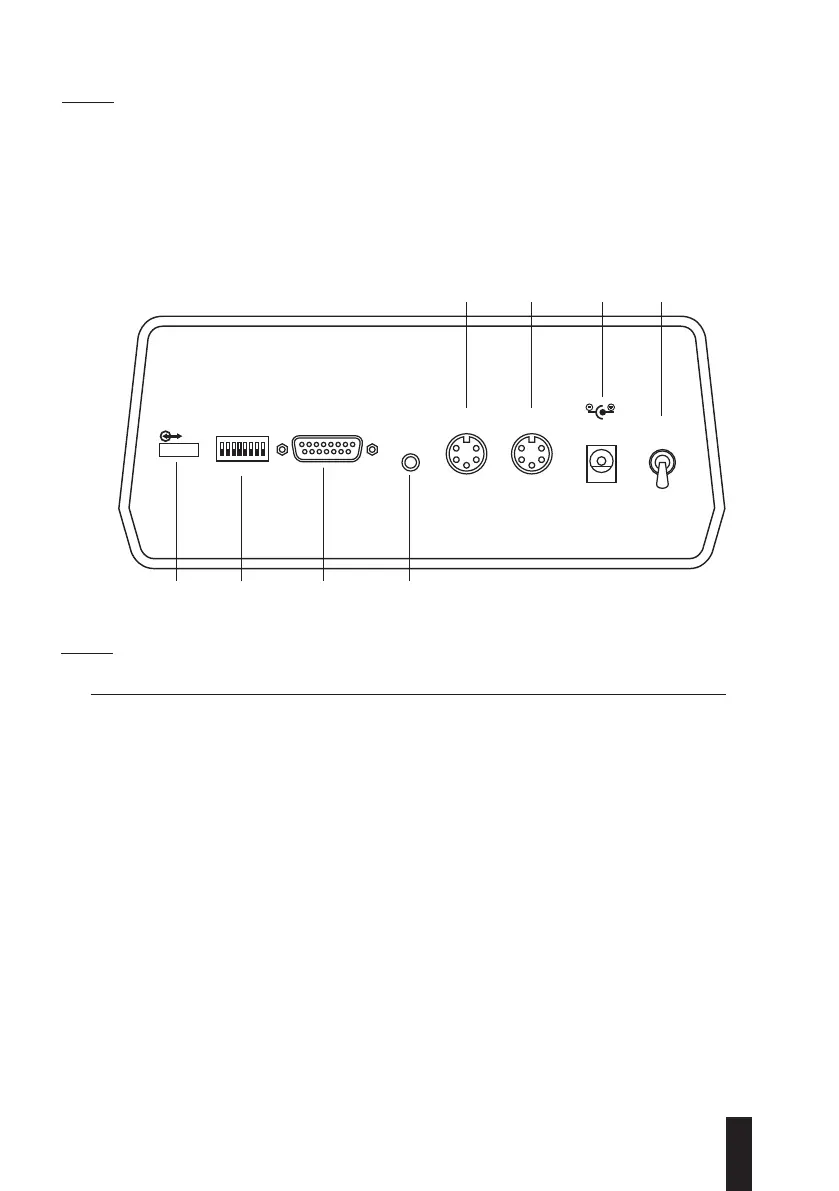

4.3 Face arrière
1 Interrupteur ON/OFF
2 Prise pour l’alimentation externe
3 Entrée palpeur B
4 Entrée palpeur A
5 Entrée pédale externe
6 Entrée/Sortie des signaux, connecteur 15 pôles/f
7 Commutateur de configuration
8 Entrée/Sortie OPTO-RS
AUTO RANGE
RS
ON
O
FF
18
IN / OUT EXT. P DC 7,3V ON
AB
5678
4 3 2 1
Fig. 2
4.4 Connecteur Sub-D, 15 pôles/f
N
o
Fonction
1 Strobe.
2 Sortie 5 à 40 classes bonnes + Rebut et Retouche (DATA).
3 Horloge.
4 Relais de classification : retouche, LED orange.
(Mode TT90-UPC = dégagement du palpeur et quittance de l’envoi de la valeur).
5 Relais de classification : rebut, LED rouge.
(Mode TT90-UPC = avance du palpeur et stabilisation).
6 Courant de sortie +5 VDC (100mA max.)
7 Retour GND pour R-M.
8 Masse analogique.
9 Masse digitale.
10 Non occupé.
11 Point commun: 3 relais de classification.
12 Masse digitale.
13 Relais de classification : bon = LED verte.
(Mode TT90-UPC = activation de la pompe à vacuum pour le relevage du palpeur).
14 Entrée commande R-M.
15 Sortie analogique ±2V / ±10V, 3mA et 40nF max.
