9

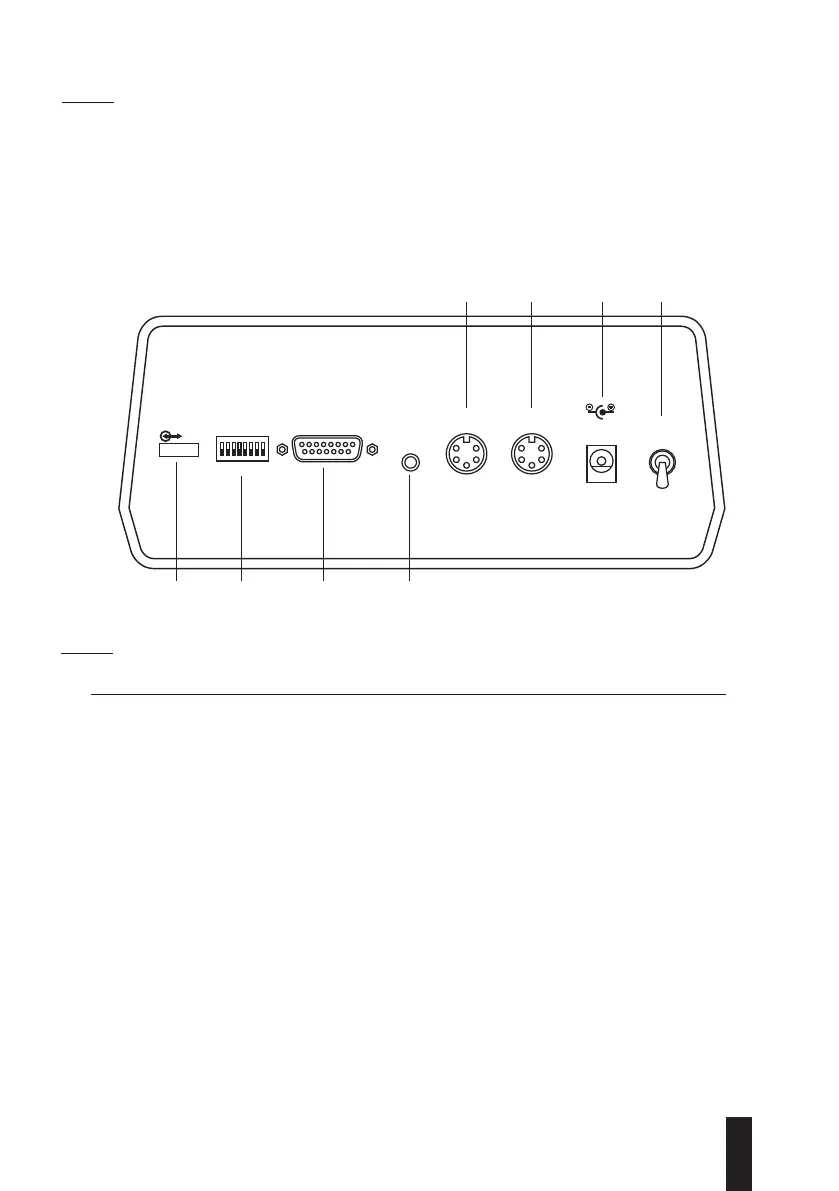

4.3 Rückseite
1 Ein- und Ausschalter
2 Anschluss für externe Stromversorgung
3 Messtasteranschluss B
4 Messtasteranschluss A
5 Anschluss des Fußschalters
6 Ein- bzw. Ausgang der Messsginalen, 15poliger Stecker (weiblich)
7 Ausstattungsschalter
8 Ein- bzw. Ausgang der Schnittstelle OPTO-RS
AUTO RANGE
RS
ON
O
FF
18
IN / OUT EXT. P DC 7,3V ON
AB
5678
4 3 2 1
Abb. 2
4.4 Stecker Sub-D, 15polig/f
Nr. Funktion
1 Strobe
2 Signalausgänge für 5 bis 40 Gutklassen + Ausschuss und Nacharbeit.
3 Uhr
4 Relaisgeschaltete Messwertklassierung: Nacharbeit, gelbe Leuchtdiode.
(Modus TT90-UPC = Hineingehender Mesbolzens und Quittierung
der Messwertübertragung).
5 Relaisgeschaltete Messwertklassierung: Ausschuss, rote Leuchtdiode
(Modus TT90-UPC = Herausgehender Messbolzen und Stabilisierung).
6 Ausgangsstrom +5 VDC (100mA max.)
7 Rücksendung des GDN-Signals für R-M.
8 Analoge Masse.
9 Digitale Masse.
10 Frei.
11 Gemeinsamer Punkt: 3 Klassierungsrelais.
12 Digitale Masse.
13 Relaisgeschaltete Messwertklassierung : Gut = grüne Leuchtdiode.
(Modus TT90-UPC = Betätigung der Vakuumpumpe zur Messbolzenabhebung).
14 R-M-Eingang.
15 Analogausgang ±2V / ±10V, 3mA und 40nF max.
