8.4 Digitalausgang der Messwertklassierung für 5 bis 40 Gut-Klassen
Zusätzlich zur Messwertklassierung «Gut» (grün), «Nacharbeit» (gelb) und «Ausschuss»
(rot) mit relaisgeschalteten Ausgangssignale bieten die TESATRONIC TT80 und TT90 dem
Prüfer 5, 10, 20 bzw. 40 Gutklassen neben «Nacharbeit» und «Ausschuss». Das Anwählen
erfolgt über die Schalter 6 und 7 an der Rückseite der Längenmesseinrichtung.
Diese X Klassen entsprechen dem durch den oberen und unteren Grenzwerte bestimmten
Toleranzbereich. Beide Grenzwerte sind in X Klassen gleicher Breite unterteilt. Dieser
Ausgang ist stets abhängig von der Einstellung der Grenzwerte.

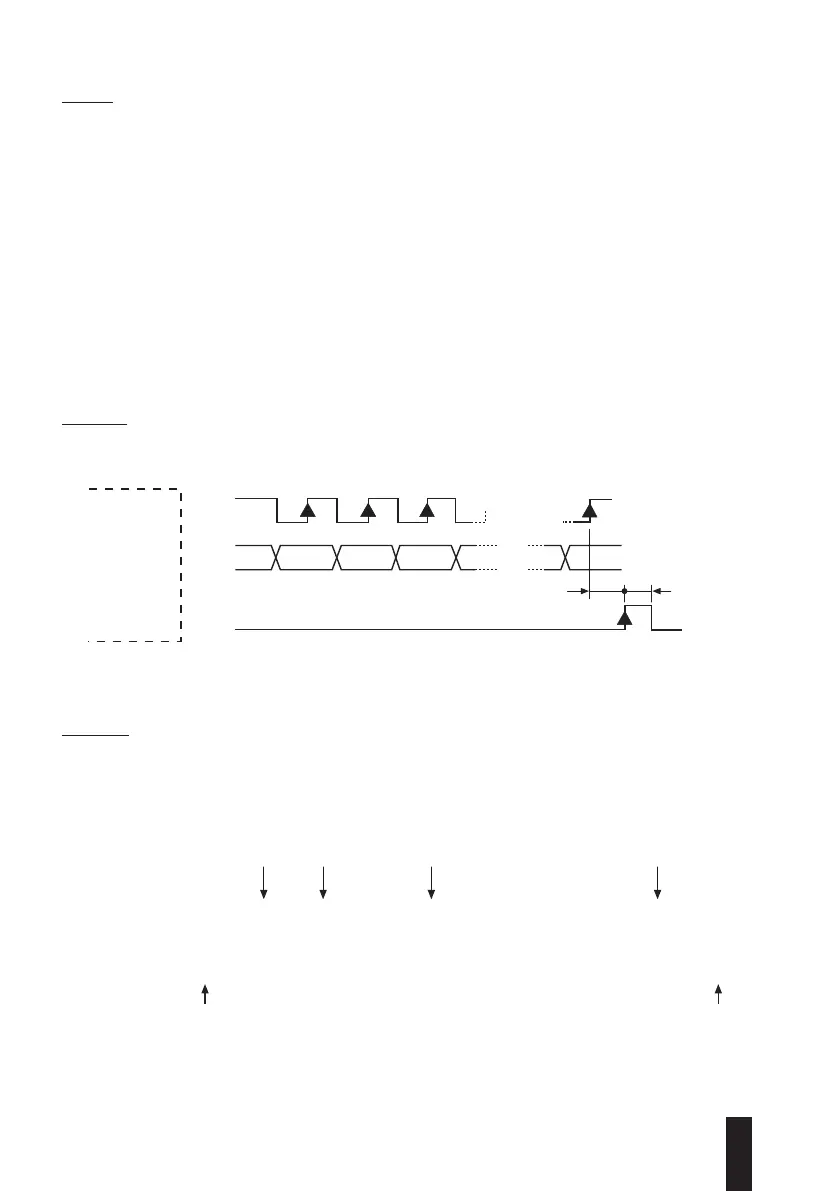

Als Synchronausgang am 15poligen/f Stecker ist dieser mit der Messwertklassierung betä-
tigt.
Clock - 3
Data - 2
Strobe - 1
0.1 ms
0.1 ms
4.8 KHz
21
8.4.2 Übertragungsformat
Die Messwerte werden stets als Zeichen von 48 Bit übertragen, unabhängig von der
gewählten Anzahl der Klassen.
Die Datenübertragung erfolgt einfach so: erstens die Null-Bit, dann die X Gut-Klassen
gefolgt von «Nacharbeit» (gelb) und «Ausschuss»(rot).
RJ124350 00000000 00000000 00000000 00000000 00000000
RJ124356 78900000 00000000 00000000 00000000 00000000
RJ124356 78901234 56789000 00000000 00000000 00000000
RJ124356 78901234 56789012 34567890 12345678 90000000
5 10 20 40
Nb classes
5
10
20
40
bit 48
bit 1
RJ1234567890000000000000000000000000000000000000
8.4.1 Form der Ausgangssignalen
15poliger Stecker Sub-D 15 (weiblich)
