8 MESSWERTKLASSIERUNG (im Modus TT90-UPC nicht verfügbar)
Beim Messen mit Toleranzgrenzwerten ist die Messwertklassierung durch Leuchtdioden
und relaisgeschalteten Ausgangssignalen aktiv.
Gut grüne LED
Ausschuss rote LED
Nacharbeit gelbe LED
Innenmaße Außenmaße
untere Tol. ≤ Messung ≤ Obere Tol. grüne LED grüne LED
Messung > obere Tol. rote LED gelbe LED
Messung < untere Tol. gelbe LED rote LED
Messmodus
Die Leuchtdioden und relaisgeschalteten Ausgangssignalen verfolgen den Wert der ange-
zeigten Messfunktion.
Haltenmodus «HOLD»
In diesem Modus ist der Messwert am Anzeigefeld festgehlaten, die
Relais geöffnet, die Leuchtdioden abgeschaltet und der
Synchronausgang ausgeschaltet. Beim Loslassen der Taste wird die
Blockierung aufgehoben. Der angezeigte Wert wird zum Digitalausgang
RS232 übermittelt.
M
19

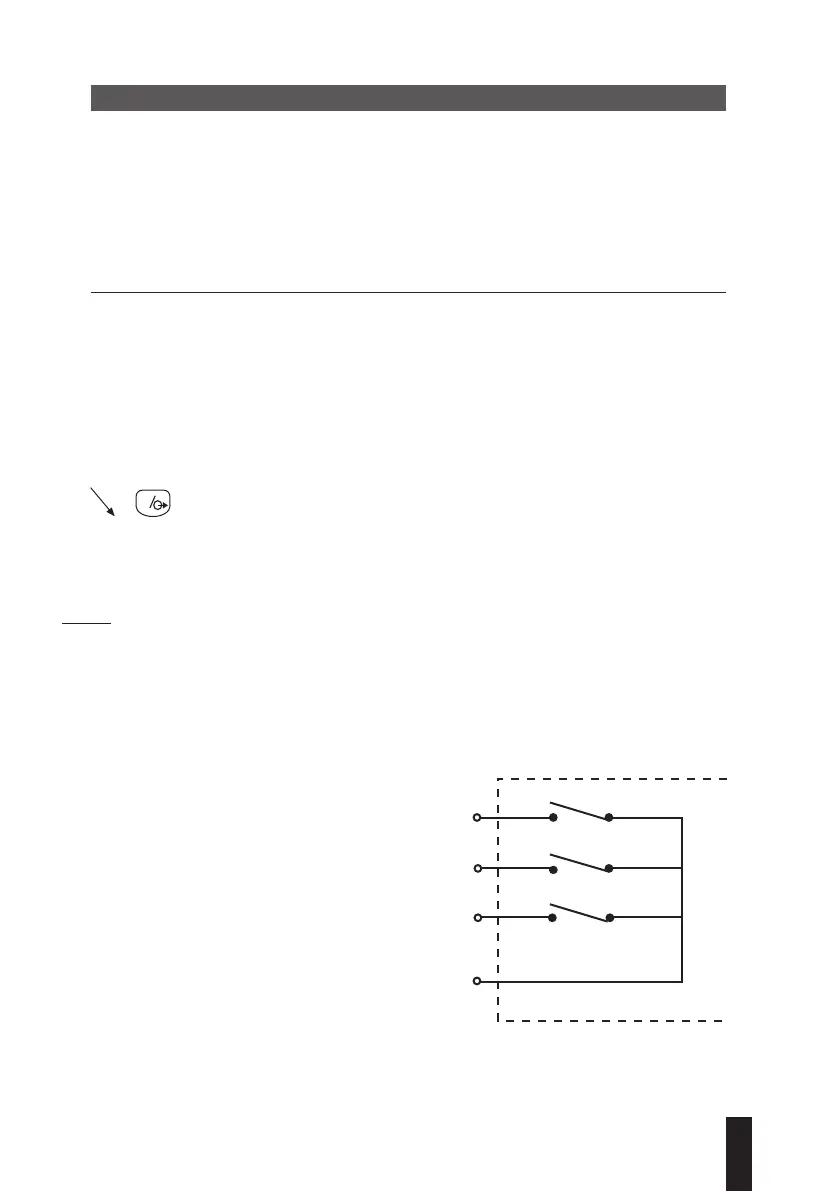

8.1 Blockschema der Messwertklassierung über Schaltrelais
Zum Anschluss programmierbarer Messautomaten verschiedener Typen erfolgt die
Messwertklassierung mit Gut-, Ausschuss- und Nacharbeit-Klassen durch Kontaktrelais.
Dies ermöglicht eine Verbindung entweder zu Vcc (Innen- bzw. Außenmaße) oder zu GND.
5
4
13
11
Vcc max. = 50V
Imax = 500 mA
gelbe LED
grüne LED
rote LED
GND
Stecker Sub-D, 15polig/f
