6.7 Fonctions mémoire
MEM
Les TT80 et TT90 sont livrés avec des fonctions de mémorisation offrant un grand nombre
de possibilités de mesure.
– Mémorisation de la valeur maximale: mesure de diamètres extérieurs sur des pièces
déplacées sous le palpeur.
– Mémorisation de la valeur minimale: mesure de diamètres d’alésages par le pivotement
d’un vérificateur à 2 points de contact autour du point de rebroussement.
– Mémorisation de la différence: mesure des écarts de forme et de position, notamment le
battement axial ou radial.
– Mémorisation de la valeur moyenne: détermination de moyennes lors de la dispersion
des valeurs mesurées due, par exemple, aux erreurs de la forme géométrique de la
pièce.
L’instrument est équipé de 2 mémoires liées à la fonction de mesure. L’une des deux
retient la valeur maximale et l’autre la valeur minimale.

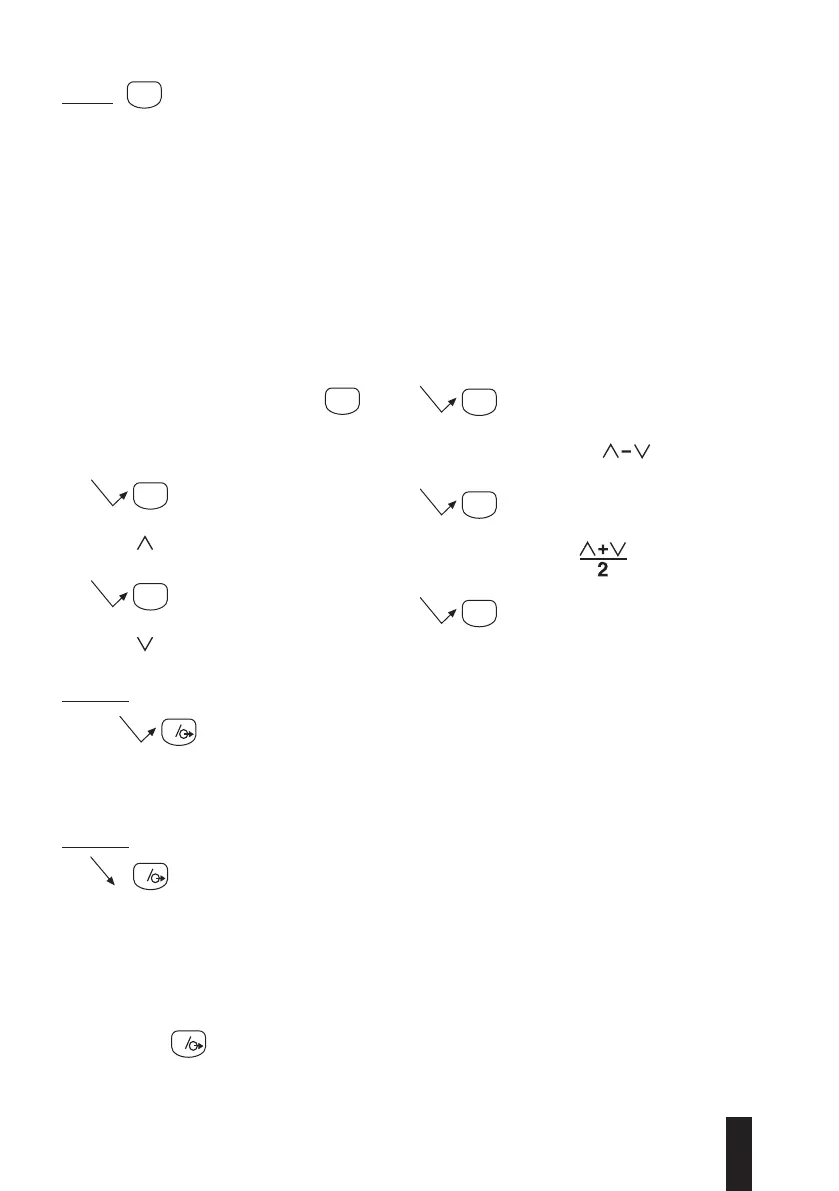

Chaque pression de cette touche per-
met de sélectionner les 4 fonctions de
mémorisation.
MEM
Pression 1
Affiche la valeur maximale enregistrée. Le
signe apparaît.
Pression 2
Affiche la valeur minimale enregistrée. Le
signe apparaît.
MEM
Pression 3
Affiche la différence entre valeur maximale
et minimale. Le symbole apparaît.
Pression 4
Affiche la moyenne des valeurs maximale et
minimale. Le symbole apparaît.
Pression 5
Retour à l’affichage direct.
MEM
MEM
M
EM
MEM
M
6.7.1 Fonctionnement de la mémoire en mode MESURE
Transfère la valeur affichée sur la sortie RS232 et réinitialise les mémoires.
La modification du choix de la fonction de mesure réinitialise les mémoires sur la valeur
instantanée.
M
6.7.2 Fonctionnement de la mémoire en mode BLOQUÉ «HOLD»
Initialisation des mémoires sur la valeur instantanée de la fonction de mesure.
Le maintien de cette touche sous pression permet l’acquisition des valeurs
mesurées. Au relâchement de la touche, l’affichage et les mémoires se blo-
quent, la valeur affichée est envoyée sur la sortie RS232.
Attention!
Si la fonction de mesure est modifiée, l’affichage n’indique que des traits jusqu’à la pro-
chaine acquisition de la valeur mesurée.
La touche , l’entrée de la pédale externe (5, Fig. 2) et les contacts 7 et 14
(R-M) du connecteur 15 pôles/f (6, Fig. 2) ont la même fonction.
