Hexagon TT80 - Face Avant

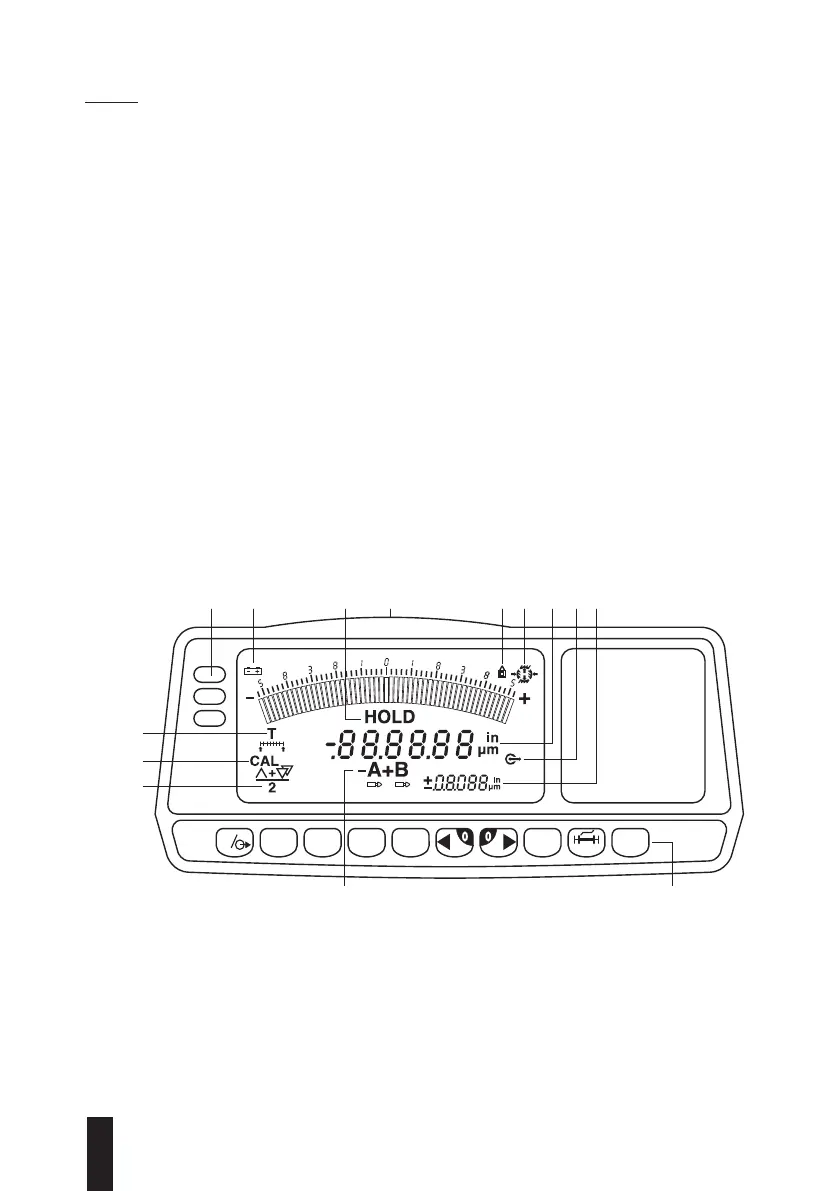

4.2 Face avant
1 Indication analogique et numérique.
2 Un clignotement de l’unité de mesure indique une activité sur l’interface RS232.
3 Indication de l’échelle analogique (9 échelles métriques et inches + Auto Range).
4 Touches de fonctions (10 touches).
5 Indication de la fonction de mesure.
6 Indication du type de mesure «valeur maximale», «valeur minimale», «différence
entre valeur maximale et minimale» et «moyenne des valeurs maximale et minimale».
7 Indicateur du mode étalonnage.
8 Indicateur du mode de travail avec tolérances.
9 Affichage de l’attribution de la classe de la valeur mesurée par signaux lumineux:
vert pour «bon», jaune pour «retouche» et rouge pour «rebut».
Dans le mode TT90-UPC, ces signaux lumineux indiquent l’état du cycle de mesure.
10 Indique que la tension d’alimentation est hors tolérances.
11 Indicateur du mode de travail «Bloqué».
12 Boîtier empilable et inclinable sur deux niveaux.
13 Indication du mode de travail «Clavier bloqué»
14 Indication du type de mesure (intérieure ou extérieure).
AUTO RANGE
RANGE
A
B
MEM
Tol
M
HOLD
UNIT
RS
ON
OFF
18
IN / OUT EXT. P DC 7,3V ON
AB
Fig. 1
5
9
8
7
6
10 12 13 1411 1 23
4
8
