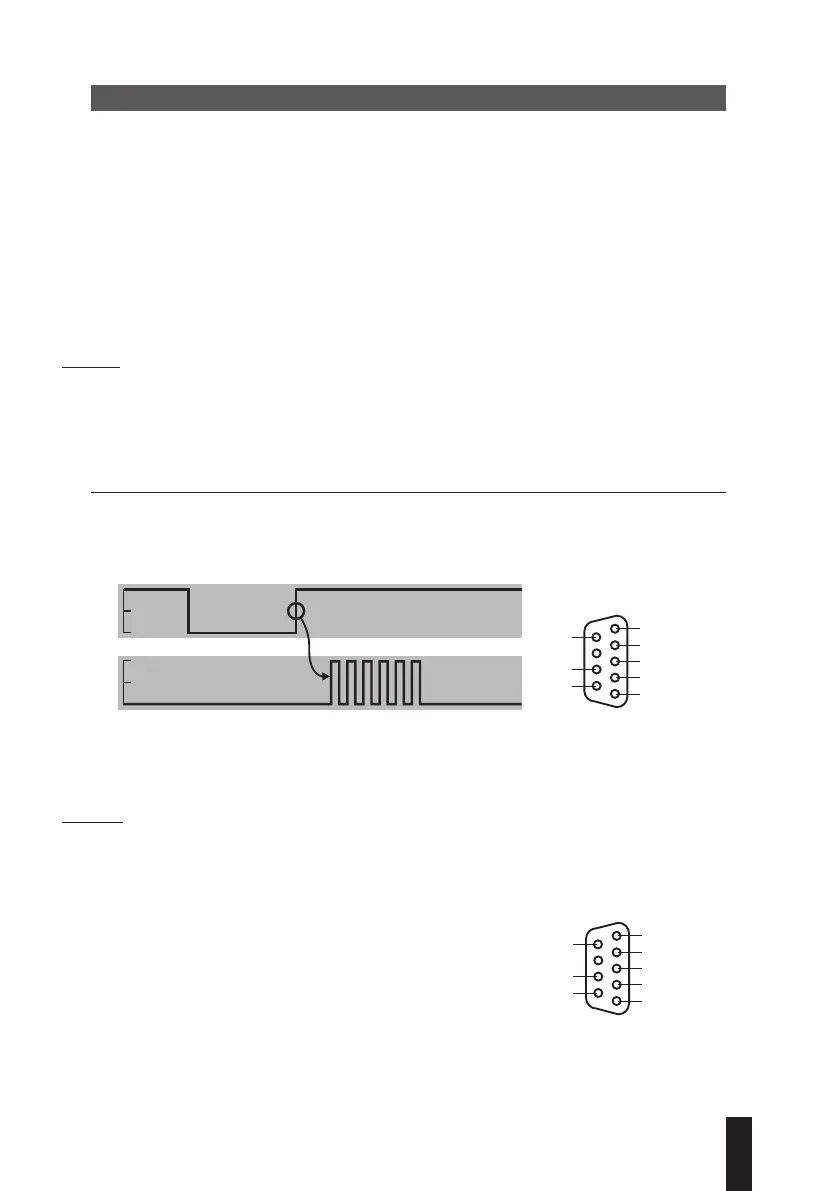

11 FONCTIONS ACCESSIBLES VIA L’INTERFACE RS232
Les TT80 et TT90 fonctionnent selon 2 modes de communication utilisant les mêmes para-
mètres :
Vitesse de transmission 4800 bauds
Longueur d’un caractère 7 bits
Start 1 bit
Stop 2 bits
Parité paire
11.1 Mode monodirectionnel
Pour ce mode, le câble standard 04761046 est utilisé. L’envoi d’un caractère, d’un BREAK
ou la modification de l’état de la ligne DTR retourne la valeur affichée.
Transfert
TT80 et TT90 mode TT80 TT90 et TT90-UPC
Mm : ±xxxx.xx <cr/lf> µm : ±xxx.xxx <cr/lf>
In : ±.xxxxxx <cr/lf> mil : ±(x)x.xxxx(x) <cr/lf>
11.2 Mode bidirectionnel
Pour ce mode, le câble standard 04761049 est utilisé. Ce mode
permet de commander l’instrument depuis un ordinateur selon les
instructions disponibles (voir page suivante).
50 ms < t < 500 ms
Data Request (DTR)
Data (RXD)
+
–
OV
+
–
OV
5
V+ (DTR)
Data In (TXD)
Data Out (RXD)
1
9
V– (RTS)
6
5
Data Request (DTR)
V-(TXD)
Data Out (RXD)
1
9
V+(RTS)
6
TESA Printer SPC ou connec-
teur Sub-D 9 pôles/m du PC
5
V+ (DTR)
Data In (TXD)
Data Out (RXD)
1
9
V– (RTS)
6
5
Data Request (DTR)
V-(TXD)
Data Out (RXD)
1
9
V+(RTS)
6
TESA Printer SPC ou connec-
teur Sub-D 9 pôles/m du PC
