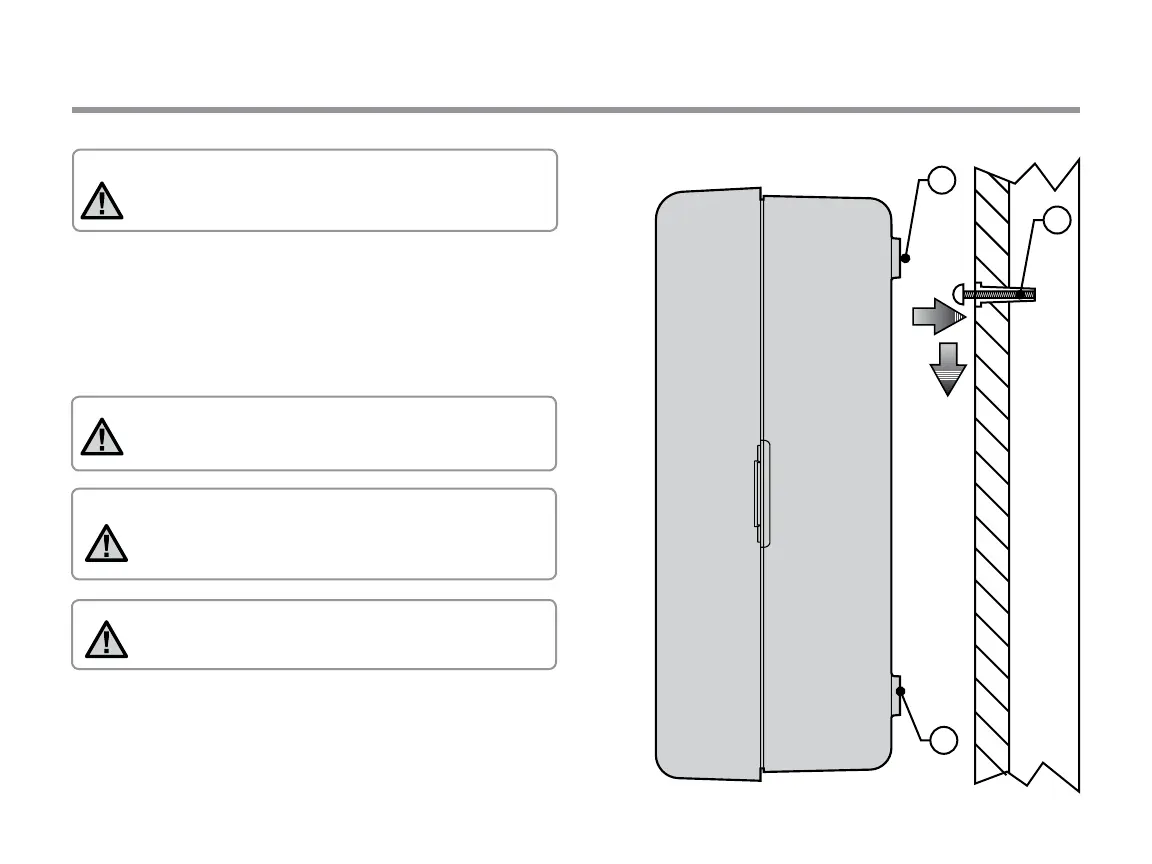

MONTAJE DEL PROGRAMADOR EN UNA PARED
NOTA: la versión de interior de X-Core no es impermeable
ni apta para instalación a la intemperie, por lo que debe
instalarse en interiores o en áreas protegidas.
1. Fije un tornillo a la pared. Si la pared es de yeso o está cubierta
de azulejos, utilice tacos para los tornillos.
2. Deslice el oricio en forma de llave situado en la parte superior
del programador sobre el tornillo.
3. Fije el programador en su sitio mediante la instalación de torni-
llos en los oricios situados debajo de la regleta de terminales.
C
A
B
NOTA: Para XC - x01 - A: Si el cable de alimentación
está dañado, el fabricante, un agente de servicio o una
persona igualmente capacitada deben sustituirlo para
evitar riesgos.
NOTA: La puerta de las unidades para exterior debe
permanecer cerrada para maximizar la resistencia al
agua.
8
NOTA:No conecte el transformador a la toma eléctrica
hasta que se haya montado el programador y se haya
conectado todo el cableado de las válvulas.
