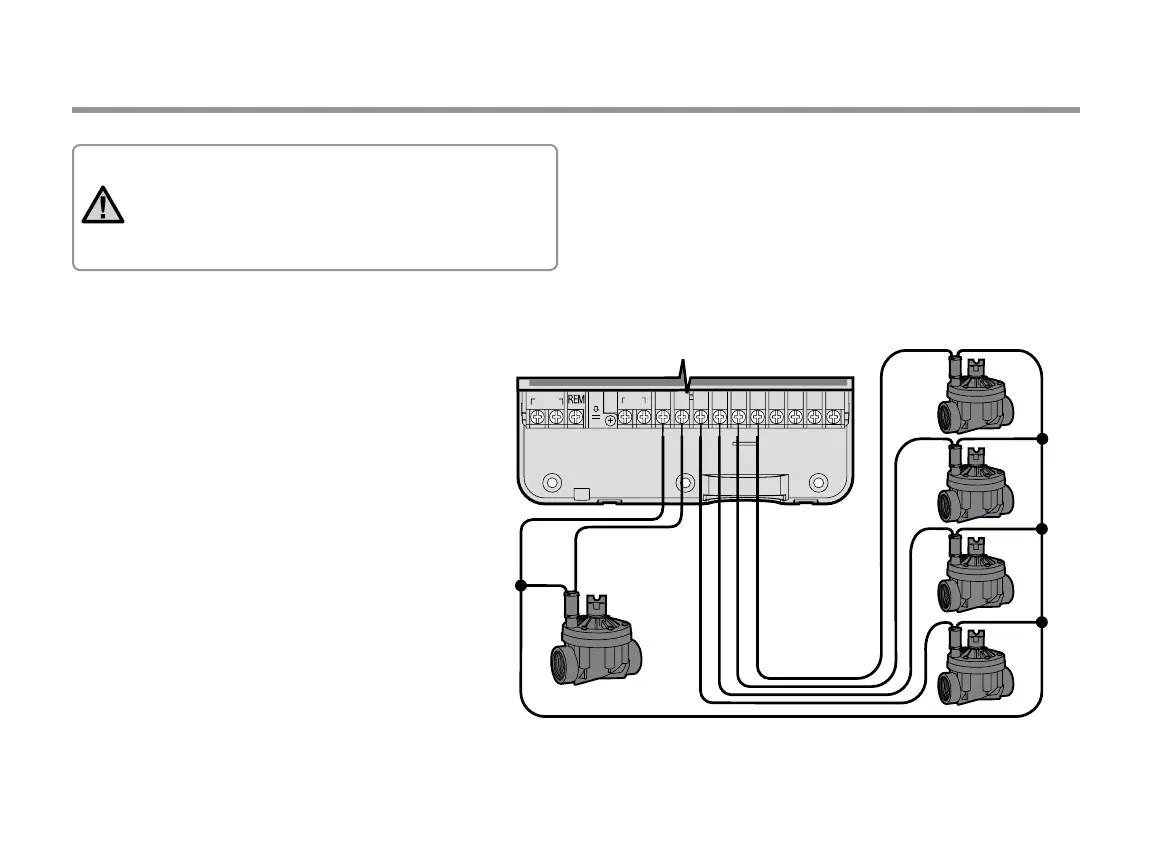

BRANCHEMENT D’UNE VANNE MAÎTRESSE
Remarque : Cette partie/phase n’est applicable que
si une vanne principale (maîtresse) est installée. Une
vanne maîtresse est une vanne “normalement fermée”
installée au point d’alimentation principal qui s’ouvre
uniquement lorsque le programmateur démarre un
programme d’arrosage.
1.
Au niveau de la vanne maîtresse, raccorder le câble commun à un
des ls du solénoïde de la vanne. Relier le deuxième câble au l
restant du solénoïde.
2. Relier le câble commun à la borne C à l’intérieur du programma-
teur. L’autre l provenant de la vanne maîtresse doit être relié à
la borne P du programmateur. Serrer chaque borne.
SENCP12345678
24VA C
BAT
Vanne 2
Vanne 1
Vanne 3
Vanne 4
Cable de vanne
maîtresse
Câble commun
des vannes
Câbles de vannes
Vanne maîtresse
11
