CONEXIÓN DE UNA VÁLVULA MAESTRA
NOTA: siga los pasos indicados en este apartado
únicamente si tiene instalada una válvula maestra en
su sistema de riego. Una válvula maestra es una válvula
que normalmente está cerrada que se instala en el
punto de suministro de la línea principal y que se abre
únicamente cuando el programador inicia un programa
de riego.
1.
En la válvula maestra, conecte el cable común a cualquiera de los
dos cables de solenoide de la válvula. Conecte un cable de control
independiente al otro cable de solenoide.
2. El cable común debe conectarse al terminal C dentro del
programador. El otro cable que procede de la válvula maestra
debe conectarse al terminal P dentro del programador. Aprieteel
tornillo de cada uno de los terminales.

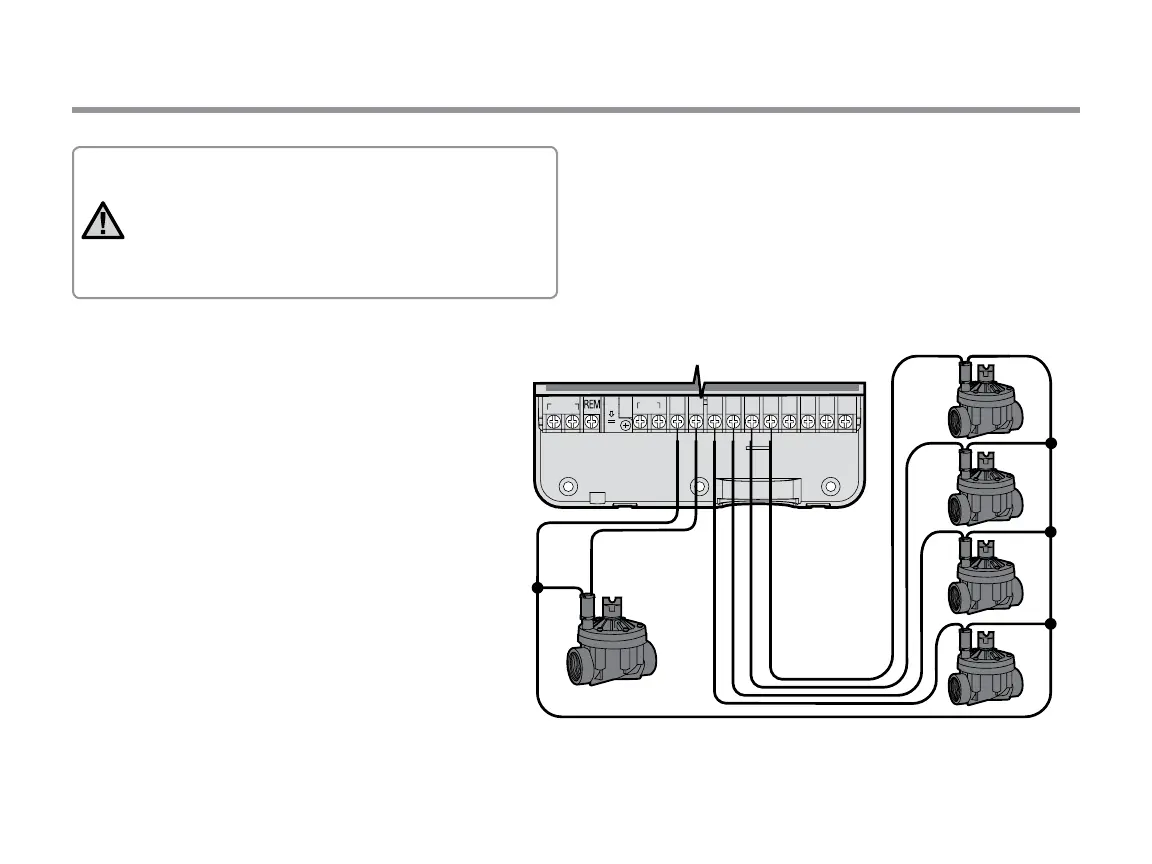

SENCP12345678
24VA C
BAT
Válvula maestra
Válvula 2
Válvula 1
Válvula 3
Válvula 4
Cable de la
válvula maestra
Cableado común de las válvulas
Cables de
las válvulas
