1
/2"
Filetage
Vers le programmateur
Avant assemblage Assemblé
CONNEXION À UNE TÉLÉCOMMANDE HUNTER
Connexion à une télécommande Hunter (non incluse)
Le porgrammateur X-Core est désormais compatible avec les
télécommandes Hunter (non incluses). Le faisceau de câblage
SmartPort (inclus avec toutes les télécommandes Hunter) permet
d’actionner rapidement et facilement tous les contrôles Hunter. Les
télécommandes Hunter permettent d’utiliser le système sans avoir à
faire l’aller-retour jusqu’au programmateur.

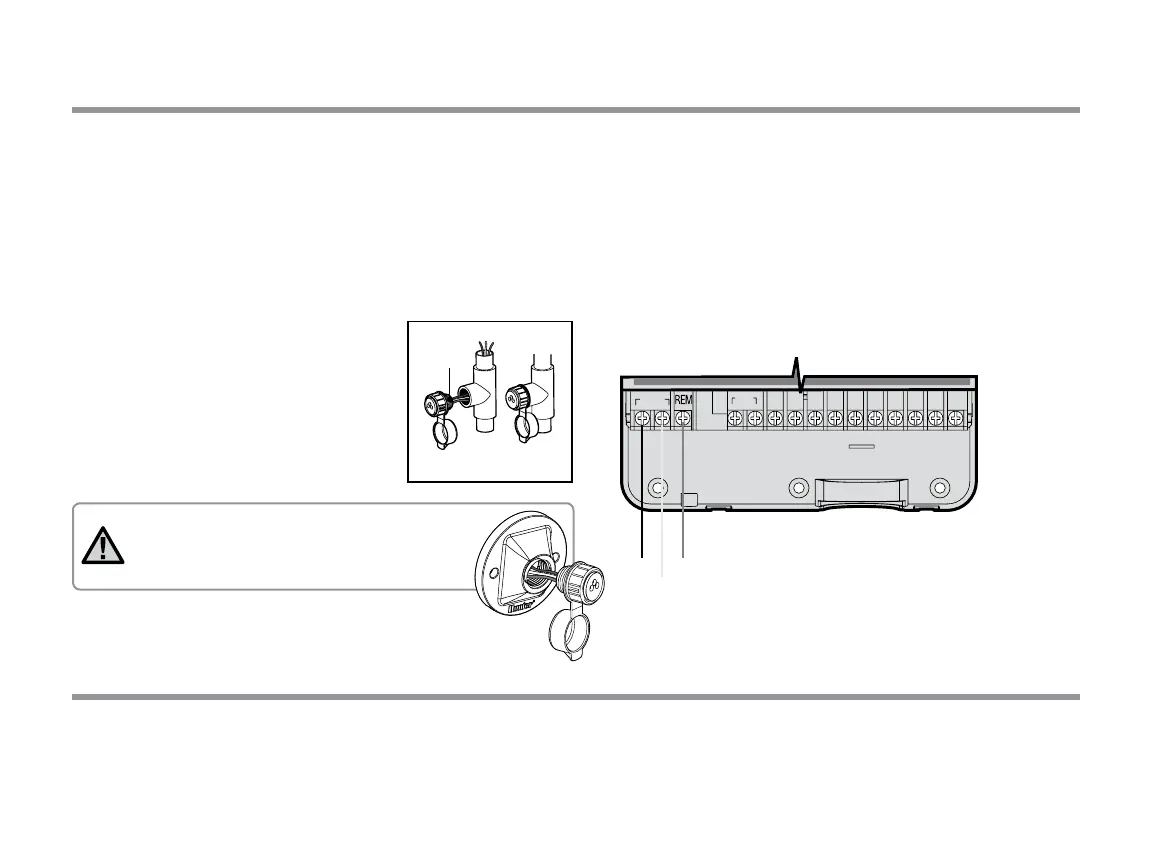

Pour installer le connecteur SmartPort
1. Installez un "té" à letage femelle de 1/2"
dans le conduit de câblage (non inclus)
environ 12 pouces sous le X-Core.
2. Passez les câbles rouge, blanc et
bleu du câblage par la base du té
et dans le compartiment de câblage,
comme illustré.
3. Vissez le bâti du faisceau SmartPort sur le té
comme indiqué.
4. Connectez les câbles SmartPort rouge, blanc et bleu sur
les bornes du porgrammateur comme indiqué ci-dessous :
• Câble rouge sur le côté gauche de la borne « 24 V c.a. »
• Câble blanc sur le côté droit de la borne « 24 V c.a. »
• Câble bleu sur la borne « REM »
COUPURES DE COURANT
Compte tenu des risques de coupure de courant, le programmateur possède une mémoire non volatile. Les informations programmées ne
sont jamais perdues. En l’absence d’alimentation, le programmateur conserve le jour et l’heure pendant un mois. Les programmes normaux
reprennent dès que l’alimentation est rétablie.
SEN C P 1 2 3 4 5 6 7 8
24VA C
rouge
blanc
bleu
Remarque : PN 258200 peut être utilisé
en remplacement du connecteur SmartPort.
19
