CONEXIÓN DE UN MANDO A DISTANCIA HUNTER
Conexión a un mando a distancia Hunter (no incluido)
El programador X-Core es compatible con mandos a distancia
Hunter (no incluidos). El conexionado de cables SmartPort
®
(que
se incluye en todos los mandos a distancia Hunter) permite un uso
rápido y sencillo de los controles de Hunter. Los mandos a distancia
Hunter le permiten utilizar el sistema sin tener que desplazarse
hasta el programador.

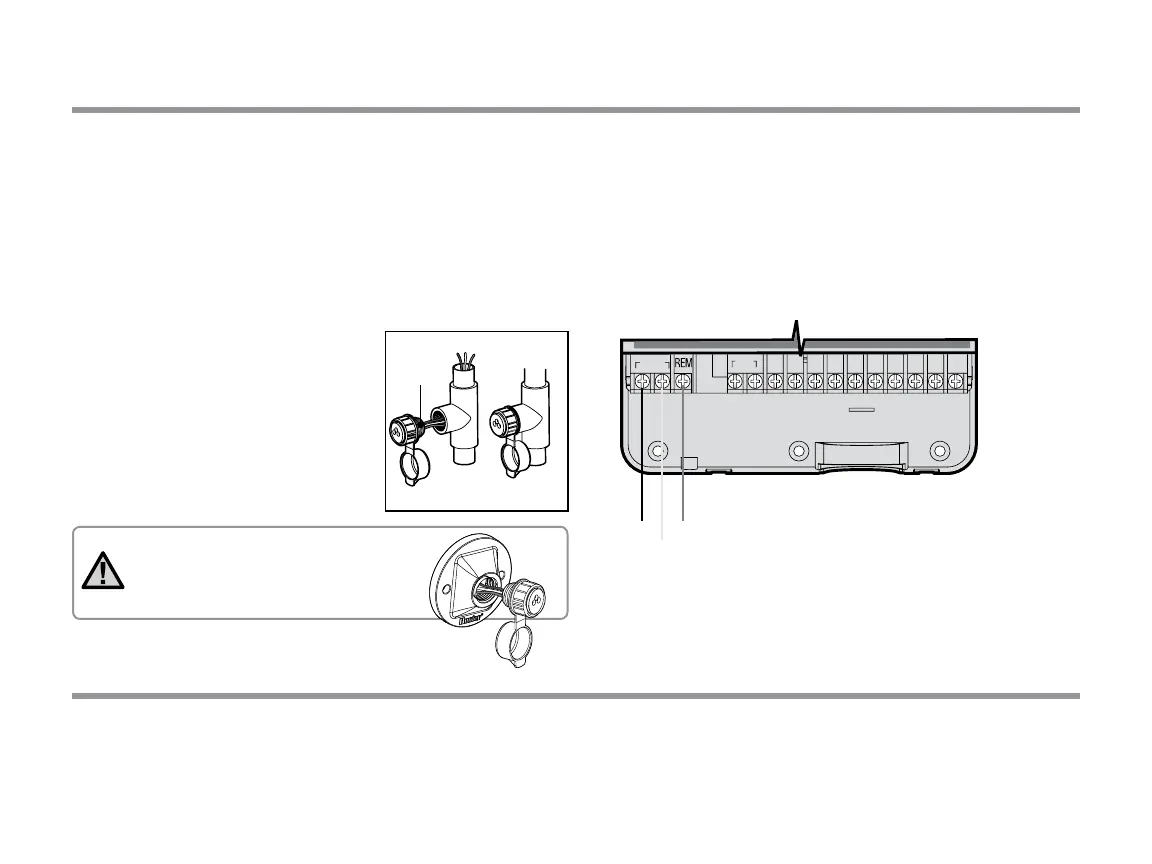

Para instalar el conector SmartPort
1. Instale una "T" con rosca hembra
de ⁄" en el conducto de cables
(no incluido)aproximadamente
12 pulgadas bajo el X-Core.
2. Pase los cables rojo, blanco y azul del
soporte por la base del adaptador en
forma de “T” hacia el compartimento
del cableado, tal como se muestra.
3. Atornille la caja del soporte SmartPort al adaptador en forma de
“T”, tal y como se muestra.
4. Conecte los cables rojo, blanco y azul de SmartPort al terminal
del programador, tal y como se muestra:
• Cable rojo al terminal “24VAC” del lado izquierdo
• Cable blanco al terminal “24VAC” del lado derecho
• Cable azul al terminal “REM”
FALLOS DE ALIMENTACIÓN
Dado que existe la posibilidad de que se produzcan fallos de alimentación, el programador dispone de una memoria no volátil. Lainformación
programada no se pierde debido a fallos de alimentación. La pila de litio mantiene la hora correcta sin alimentación de CA. Elriego normal se
reanudará una vez restablecida la alimentación de CA.
SEN C P 1 2 3 4 5 6 7 8
24VA C
rojo
blanco
azul
NOTA: P/N 258200 se puede utilizar
como método alternativo para montar
el conector SmartPort.
1
/2" Thread
To Controller
Pre-assembled Assembled
Al programador
Premontado Montado
Rosca de
1
/2 pulgada
19
