NOTA: siga los pasos indicados en este apartado única-
mente si tiene un relé de arranque de bomba instalado.
Un relé de arranque de bomba es un dispositivo que uti-
liza una señal del programador para activar un circuito
eléctrico independiente que aplica energía a una bomba
para suministrar agua al sistema.

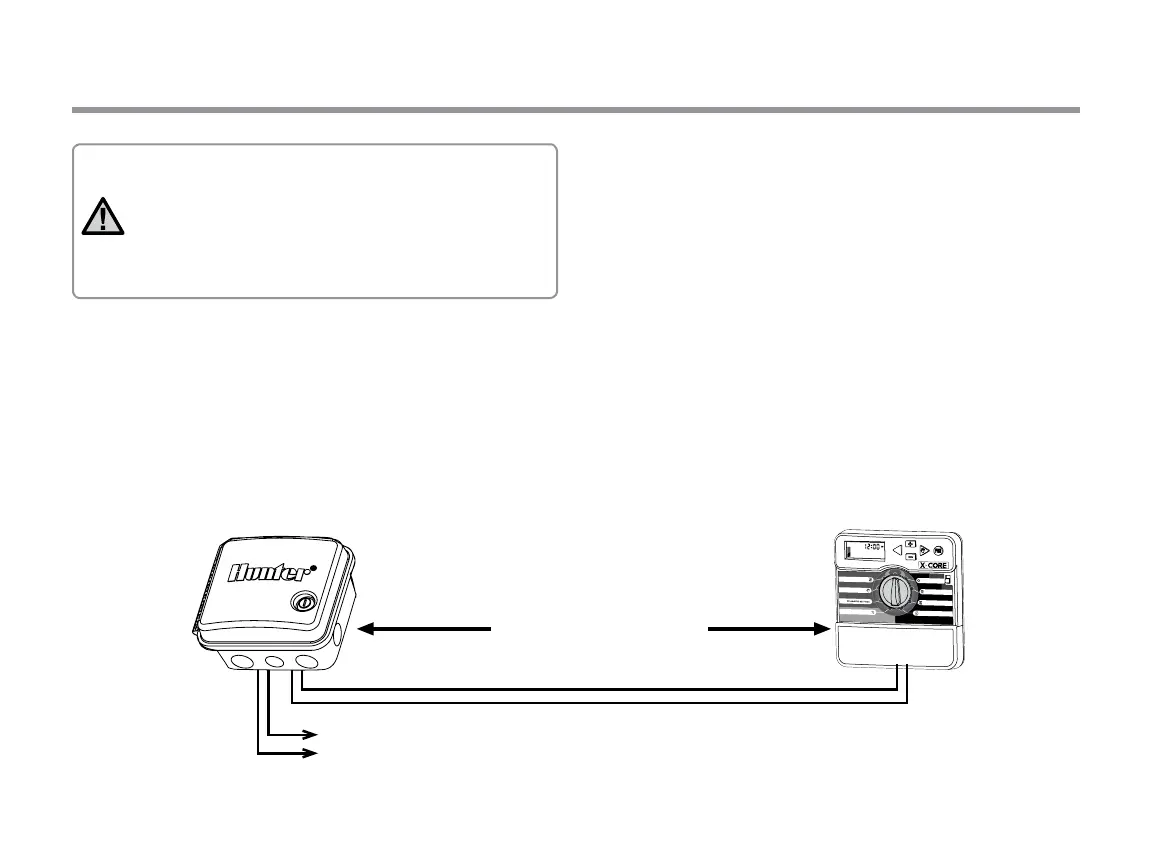

CONEXIÓN DE UN RELE DE ARRANQUE DE BOMBA
PSR Series
Pump Start Relay
15 ft Minimum (4.5 m)
To Pump
START TIMES
SEASONAL ADJUSTMENT
WATER DAYS
ALL
MANUAL-ALL STATIONS
START TIMES
SYSTEM OFF
CURRENT TIME/DAY
RUN TIMES
ACTIVE
SENSOR BYPASS
RUN
Serie PSR
Relé de arranque
de bomba
4,5 m mínimo (15 pies)
A la bomba
El programador debe montarse al menos a 4,5 m (15 pies) de distancia
tanto del relé de arranque de bomba como de la bomba para minimizar
cualquier posible interferencia eléctrica.
1. Lleve un par de cables del relé de la bomba al programador.
2. Conecte un cable común al terminal C (común, típicamente un
cable blanco) en el interior del programador y conecte el otro cable
procedente del relé de arranque de bomba al terminal P (Pump:
Bomba).
El consumo de corriente de mantenimiento del relé no debe exceder los
0,3amperios. No conecte el programador directamente a la bomba, ya
que provocaría daños en el programador.
http://www.hunterindustries.com/support/controllers/pump-start-relay
12
