Montering
2/8: Utvendig enhet
settes på
Installation
2/8: Exterior unit is installed
3 Utvendig enhet settes på som
anvist av Fig-09.
1 Ledningen fra utvendig enhet strekkes
mot innsiden ( A ) og på oversiden av
låskassen. Gjøres inntil det ikke er led-
ningslengde igjen.
2 De 4 nederste festestolpene ( C-F ) føres
inn i låskassen.
Den øverste festestolpen ( G ) føres inn i
det klargjorte 10 mm hullet.
Samtidig føres vriderpinnen til håndtaket
( B ) inn i håndtaket.
3 The exterior unit is installed as
shown in Fig-09.
1 The cable from the exterior unit is gently
pulled towards the inside ( A ) and on
the top side of the mortise lock. Pull until
there is no leftover cable length.
2 The lowest 4 fastening columns ( C-F )
gets inserted into the mortise lock.
The topmost fastening column ( G ) is in-
serted in the already drilled 10 mm hole.
At the same time the handle spindle ( B )
is inserted into the handle.
F
C
B
D
E
G
A

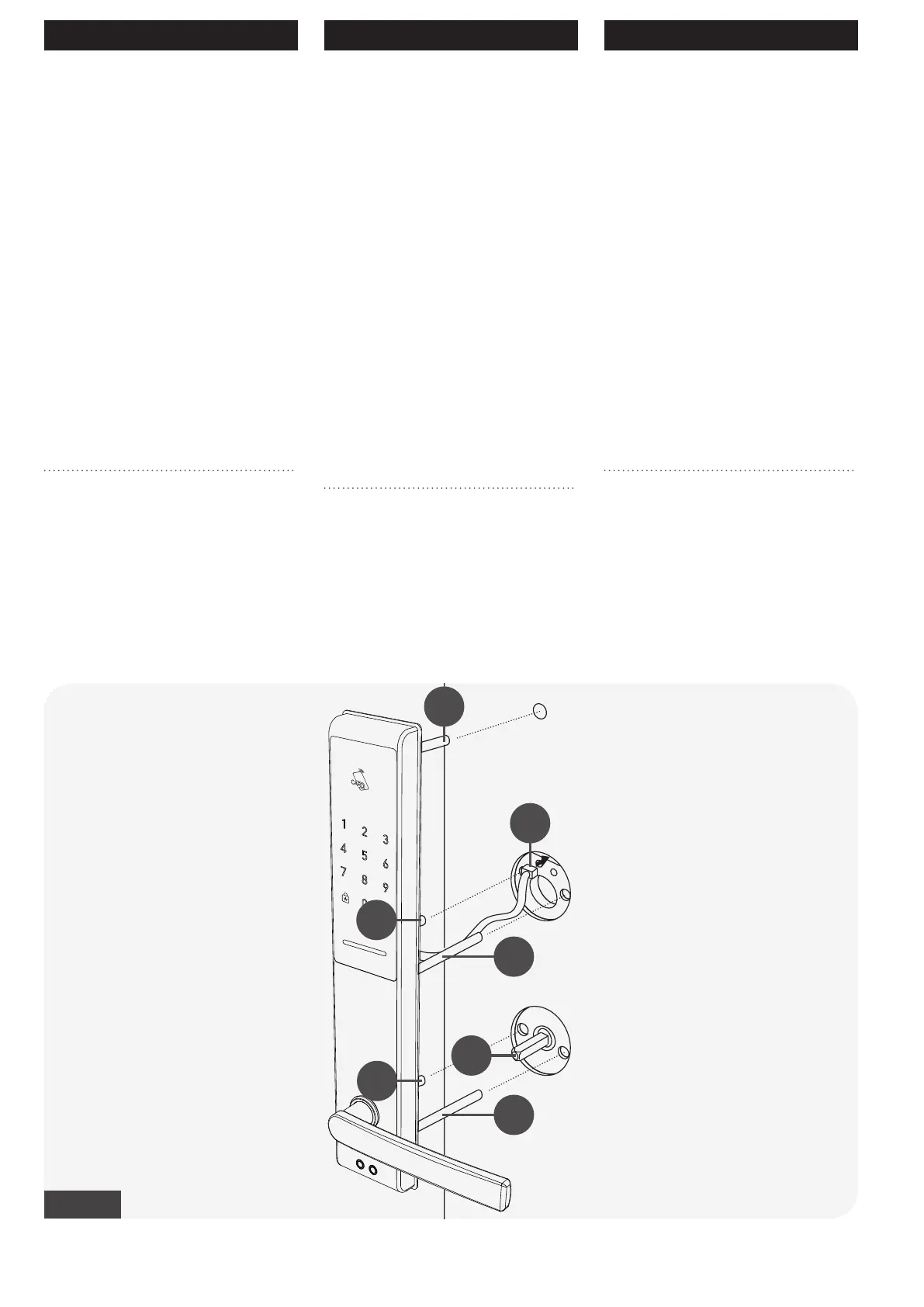

Fig-09
Montage
2/8: Utvändig låsenhet
installeras
3 Utvändig låsenhet installeras
enligt Fig-09.
1 Kabeln från den utvändiga enheten dras
mot insidan (A) och på översidan av
låshuset. Dra tills det inte finns någon
ledningslängd kvar.
2 De 4 nedre monteringsfästena (C-F) sätts
in i låshuset.
Sätt in det övre monteringsfästet (G) i det
förberedda 10 mm hålet. Samtidigt för
du tryckespinnen till handtaget ( B ) in i
handtaget.
