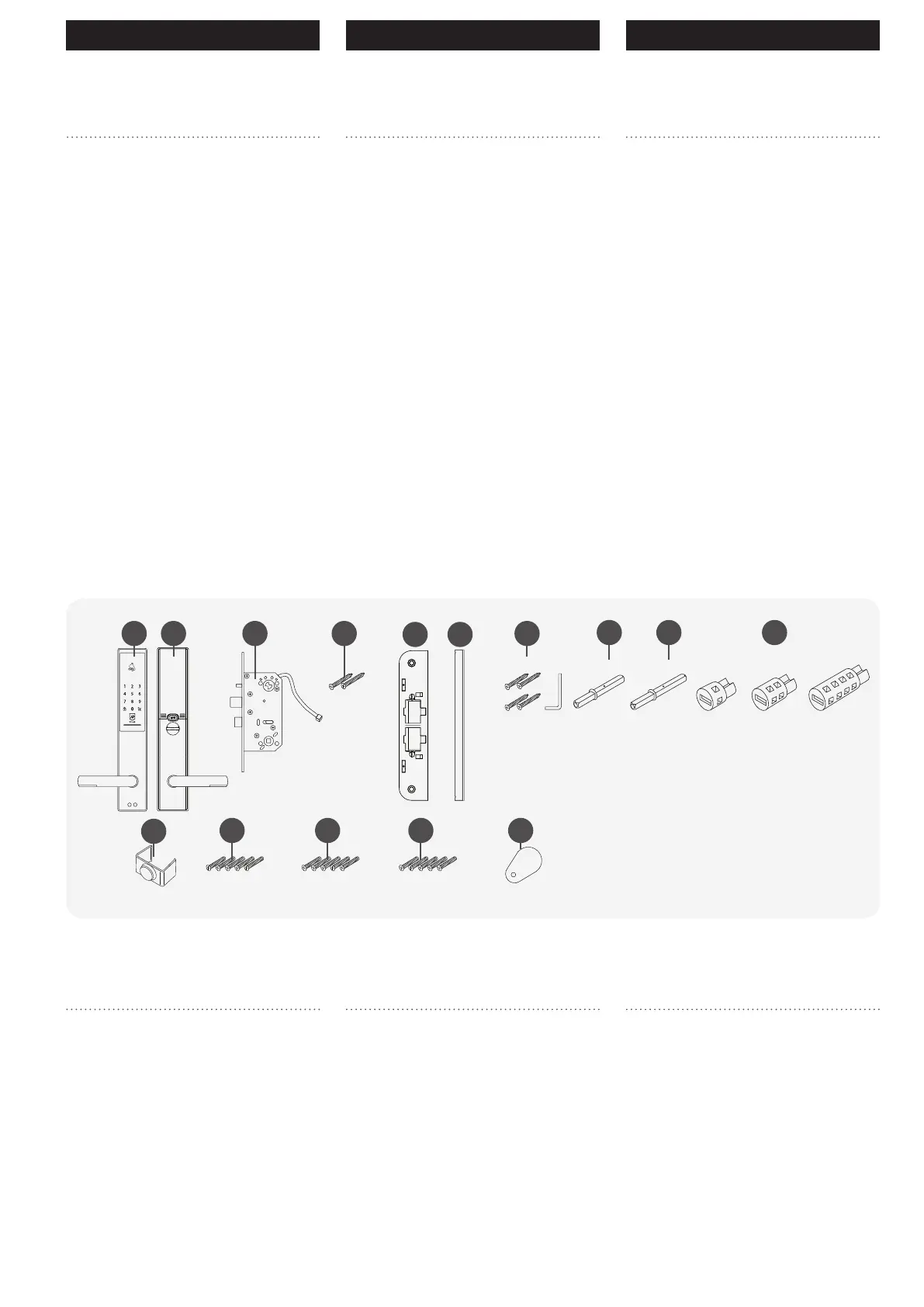

ID Lock 150 - Assembly Kit and Tools; Required Tools for Installation

Side 4
Norsk Svenska English
1. . . . .Utvendig låse-enhet
2. . . . .Innvendig låse-enhet
3. . . . .Låskasse
4. . . . .Skruesett låskasse
5. . . . .Sluttstykke
6. . . . .Sluttstykkeadapter 44 mm
7. . . . .Skruesett sluttstykke
8. . . . .Vriderpinne for håndtak 105 mm
9. . . . .Vriderpinne for håndtak 120 mm
10. . . .Låskasseadapter (3 stk. i ulik lengde)
11. . . .Knappvriderbeskytter
12. . . .Skruesett for dørtykkelse 40-55 mm
13. . . .Skruesett for dørtykkelse 56-70 mm
14. . . .Skruesett for dørtykkelse 71-84 mm
15. . . .RFID nøkkelbrikker – 5 stk.
For å kunne montere ID Lock 150 vil du
som et minimum ha behov for følgende
verktøy:
• Skrutrekker PH2
• Drill
• 10 mm bor
För att installera ID Lock 150 behöver du
minst följande verktyg:
• Skruvmejsel PH2
• Borrmaskin
• 10 mm borr
1. . . . .Extern låsanordning
2. . . . .Intern låsanordning
3. . . . .Låshus
4. . . . .Skruv till låshus
5. . . . .Slutbleck
6. . . . .Slutbleckadapter 44 mm
7. . . . .Skruv till slutbleck
8. . . . .Tryckespinne för handtag 105 mm
9. . . . .Tryckespinne för handtag 120 mm
10. . . . Låshusadapter (3 stycken i olika
längder)
11. . . .Vred skydd
12. . . . Skruvsats för dörrtjocklek 40-55 mm
13. . . . Skruvsats för dörrtjocklek 56-70 mm
14. . . . Skruvsats för dörrtjocklek 71-84 mm
15. . . .RFID nyckelbrickor - 5 st.
1. . . . .Exterior locking unit
2. . . . .Interior locking unit
3. . . . .Mortise lock
4. . . . .Screws for mortise lock
5. . . . .Strike plate
6. . . . .Strike plate adapter 44 mm
7. . . . .Screws for strike plate
8. . . . .Through spindle 105 mm
9. . . . .Through spindle 120 mm
10. . . . Mortise lock adapter (3 pcs. in
different lengths)
11. . . .Thumbturn protective cover
12. . . .Screws for doors 40-55 mm
13. . . .Screws for doors 56-70 mm
14. . . .Screws for doors 71-84 mm
15. . . .RFID keyfobs 5 pcs.
To properly perform the fitting of ID Lock
150 you will as a minimum need the follow-
ing tools:
• Screwdriver PH2
• Drill
• 10 mm drill bit
1
8 9
2 73 4
10
12 13 14 15
11
5 6
Monteringssett
Nødvendig verktøy Nödvändiga verktyg
Assembly kit
Required tools
Monteringssats
