ID Lock 150 - Installation: Interior Unit Mounting

Side 18
Norsk Svenska English
Montering
7/8: Innvendig enhet
settes på
Installation
7/8: Interior unit is installed
9 Tre bakplaten med tilkoblet
innvendig enhet som anvist av
( A-B ) Fig-15.
1 Se til at knappevriderpinnen treffer
låskasse-adapteret i låskassen, ( A ).
2 Se til at håndtak-vriderpinne treffer inn
mot håndtak ( B ).

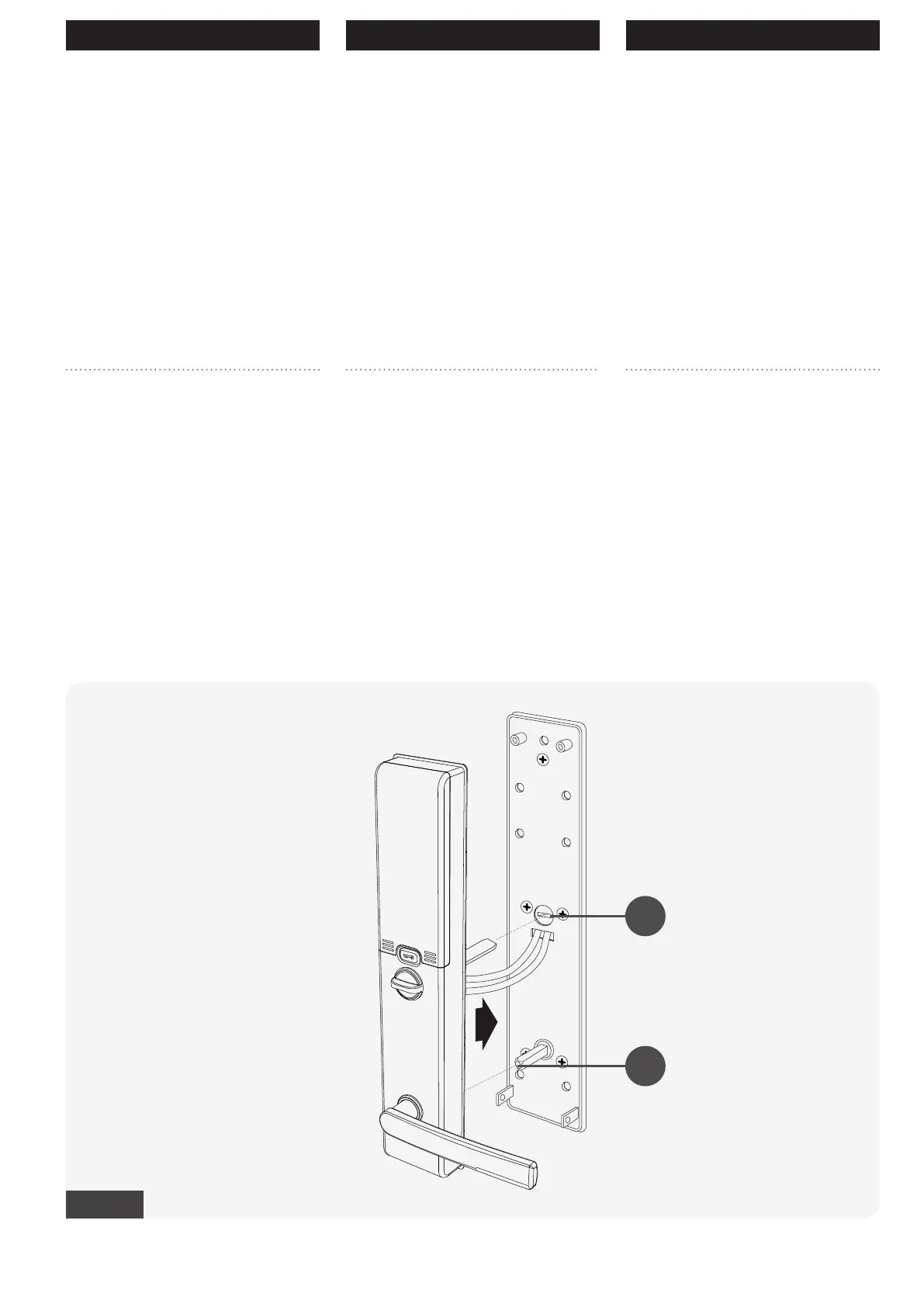

9 Mate the now connected interior
unit with the backing plate as
shown in ( A-B ) Fig-15.
1 Ensure that the thumbturn spindle is cor-
rectly positioned in the mortise lock ( A ).
2 Check to see that the handle spindle is
positioned correctly in the handle ( B ).
A
B
Fig-15
Montage
7/8: Invändig enhet
monteras
9 Montera bakplattan med den
inkopplade invändiga enheten enligt
instruktioner från ( A-B ) Fig-15.
1 Kontrollera att pinnen för låsvredet pas-
sar i låshus-adaptern ( A ).
2 Kontrollera att tryckespinnen passar
handtaget ( B ).
