Side 7
Norsk Svenska English

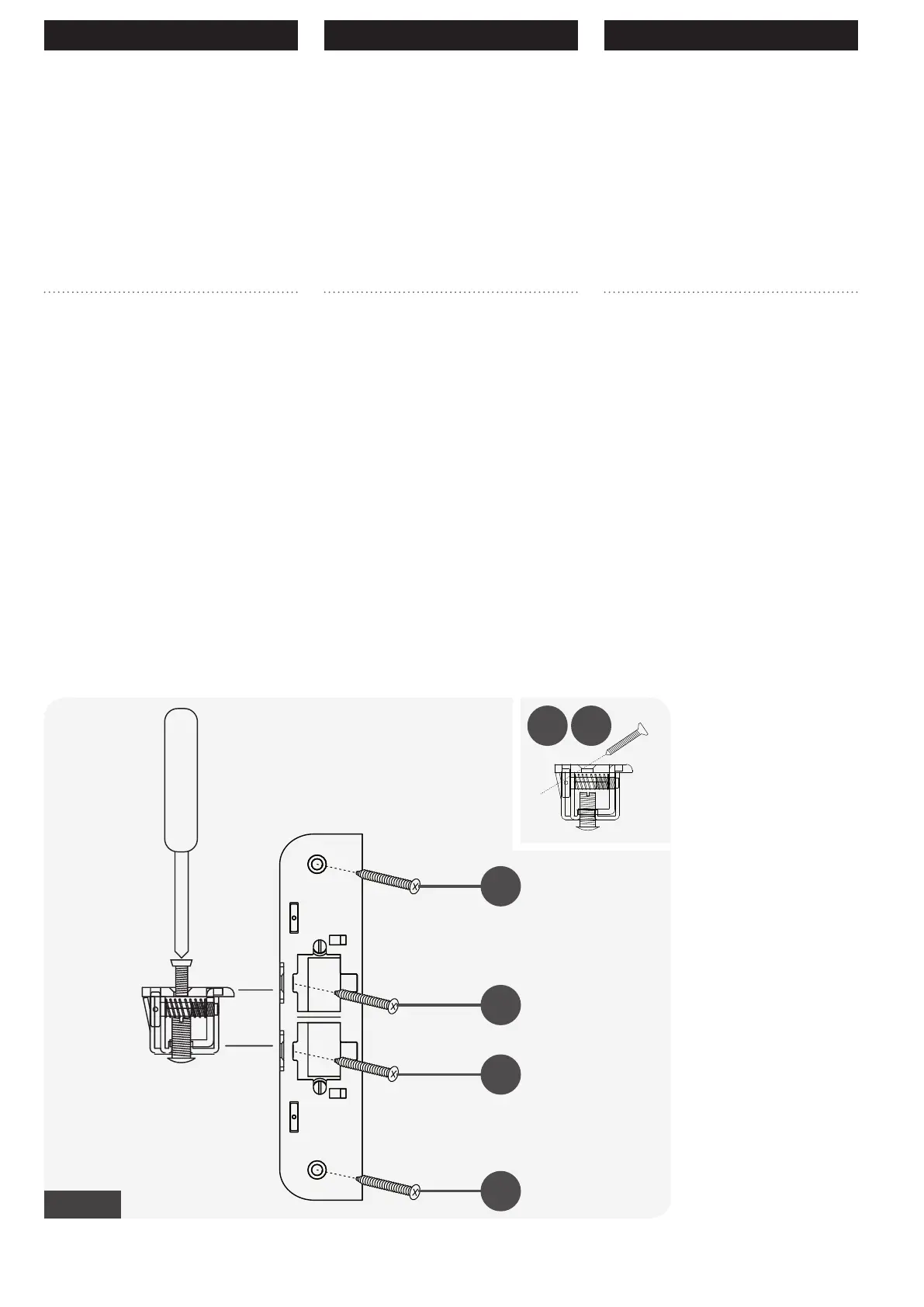

Fig-03: Viser festeskruene ( A – D ).
Bruk skruer som vedlagt i skruesett for
sluttstykket.
1 Frontplaten på sluttstykket festes først i
karmsiden med skruene ( A – B ).
2 På innsiden festes sluttstykket ytterligere
med skråstilte skruer ( C – D ).
Dette skaper en jevn fordeling av kreft-
ene som virker inn på sluttstykket,
samtidig som det det øker motstandsk-
raften mot innbrudd og manipulasjon.
Fig-03: Shows the screws in ( A – D ).
Use the screws supplied to fasten the strike
plate.
1 Strike plate front is first fastned with the
screws ( A – B ).
2 Additional fastening of the strike plate on
the inside is done with the angled screws
( C – D ).
This ensures an even distribution of the
forces applied to the strike plate. It also
increases resistance towards attempted
break-ins and manipulation.
Sluttstykke
2/2: Settes i karmside
Strike plate
2/2: Fitting in door jamb
4 Sluttstykket skrues og festes i
karmside i rekkefølgen ( A – D )
Fig-03.
4 The strike plate is fastened with
screws in the direction ( A – D )
Fig-03.
C D
A
C
D
B
Fig-03
Fig-03: Visar skruvarna (A - D).
Använd skruvarna som är bifogade i skruv-
satsen för slutblecket.
1 Fronten på slutblecket fästs först i karm-
sidan med skruvarna ( A – B ).
2 Inuti, fäst slutblecket ytterligare med de
konformade skruvarna ( C - D)
Detta skapar en jämn fördelning av
krafterna som verkar på slutblecket,
samtidigt som motståndet mot inbrott
och manipulation ökar.
Slutbleck
2/2: Monteras i karmsidan
4 Slutblecket skruvas och fästs i
karmsidan i följande ordning
( A – D ) Fig-03.
