Model 252
Label Printer/Applicator
Operators/Technical Manual
41

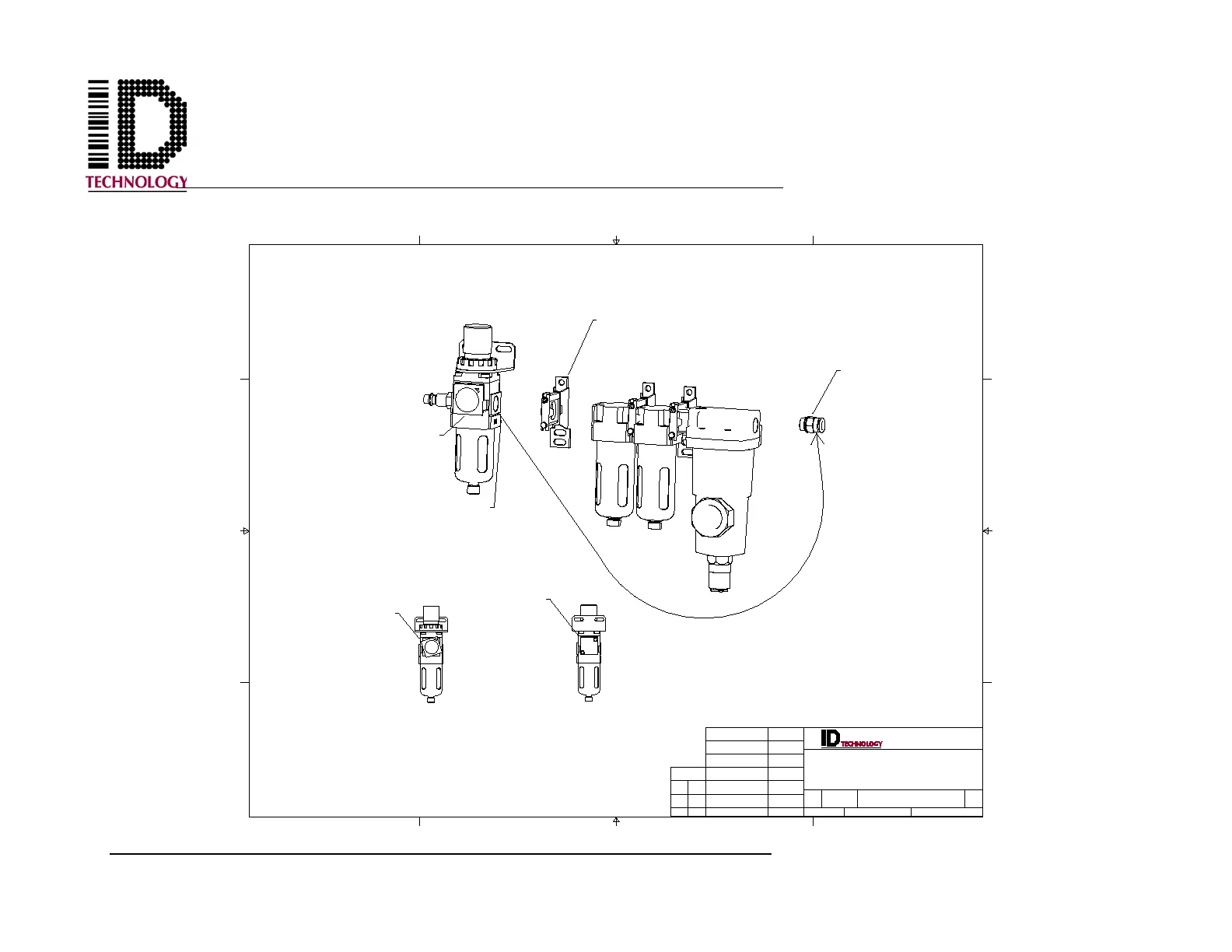

Figure 27: Installation Instructions, 62150 Water Separator Assembly
1
1
2
2
3
3
4
4
A A
B B
C C
D D
SHEET 1 OF 1
DRAWN
CHECKED
QA
MFG
APPROVED
DWG NO
TITLE
SIZE
SCALE
REV
2051 FRANKLIN DR.
FORT WORTH, TX 76106
.00

02
.000
ANGLE
1

005
STANDARD
TOLERANCE
menmi
8/14/2008
62150
WATER SEPARATOR INSTALLATION
C
THE INFORMATION
CONTAINED IN THIS
DRAWING IS THE SOLE
PROPERTY OF I D
TECHNOLOGY.
REPRODUCTION IN PART OR
WHOLE WITHOUT THE
WRITTEN PERMISSION OF ID
TECHNOLOGY IS
PROHIBITED.
1)
REMOVE THE AIR
TUBE FITTING FROM
THE EXISTING FILTER
REGULATOR (62120)
PORT MARKED "OUT".
2)
OPEN THE ASSEMBLY CLAMP ON THE INLET END
OF THE 62150. MATE THE 62120 (FILTER REGULATOR)
TO THE 62150 (WATER SEPARATOR ASSEMBLY). CLOSE
DOWN THE CLAMP ON BOTH ASSEMBLIES AND SECURE
THEM IN PLACE.
4)
REMOVE GAUGE FACE
AND PLACE ON THE
OPPOSITE SIDE IF DESIRED.
SEE THE FOUR STEPS BELOW
4A)
TWIST & REMOVE
COVER.
4B)
REMOVE SCREWS
FROM THE FRONT
AND BACK COVER.
2 FRONT & 2 BACK.
4C)
INSTALL GAUGE &
BLANKING PLATE
ON OPPISITE SIDES.
4D)
RE-INSTALL
GAUGE COVER.
FRONT
VIEW
BACK
VIEW
3)
INSTALL THE AIR FITTING
FROM STEP 1 IN THE OUT
PORT OF THE WATER
SEPARATOR ASSY.
TIGHTEN FINGER TIGHT
THEN 30-60° WITH A WRENCH
