Electrical Specifications
34 Quad-Core Intel® Xeon® Processor 5300 Series Datasheet
2. Not 100% tested. Specified by design characterization.
Notes:
1. Processor or voltage regulator thermal protection circuitry should not trip for load currents greater than
I
CC_TDC
.
2. Not 100% tested. Specified by design characterization.

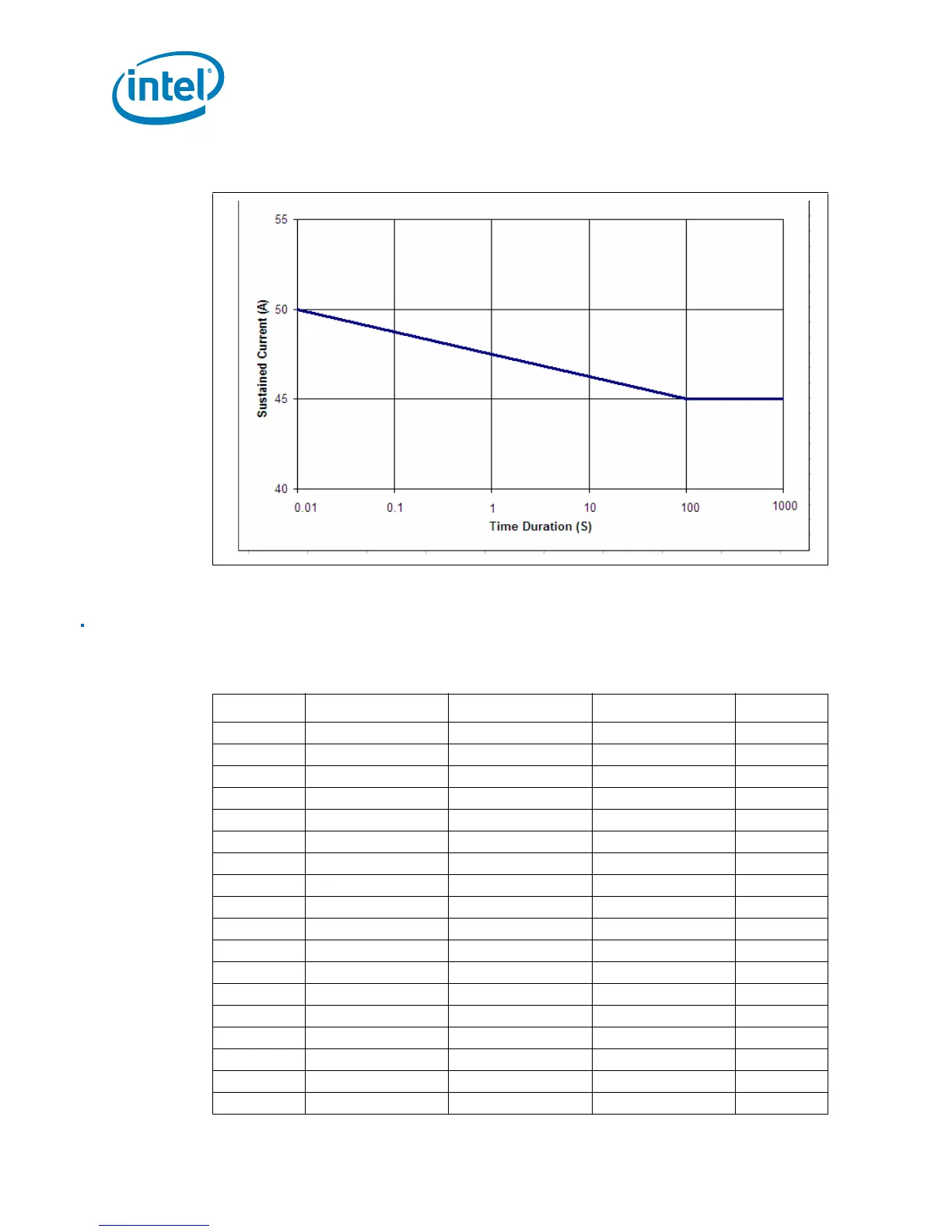

Figure 2-6. Quad-Core Intel® Xeon® Processor L5318 Load Current versus Time
Table 2-13. V
CC
Static and Transient Tolerance for Quad-Core Intel® Xeon® Processor
E5300 Series, Quad-Core Intel® Xeon® Processor X5300 Series, Quad-Core
Intel® Xeon® Processor L5300 Series (Sheet 1 of 2)
I
CC
(A) V
CC_Max
(V) V
CC_Typ
(V) V
CC_Min
(V) Notes
0 VID - 0.000 VID - 0.015 VID - 0.030 1, 2, 3
5 VID - 0.006 VID - 0.021 VID - 0.036 1, 2, 3
10 VID - 0.013 VID - 0.028 VID - 0.043 1, 2, 3
15 VID - 0.019 VID - 0.034 VID - 0.049 1, 2, 3
20 VID - 0.025 VID - 0.040 VID - 0.055 1, 2, 3
25 VID - 0.031 VID - 0.046 VID - 0.061 1, 2, 3
30 VID - 0.038 VID - 0.053 VID - 0.068 1, 2, 3
35 VID - 0.044 VID - 0.059 VID - 0.074 1, 2, 3
40 VID - 0.050 VID - 0.065 VID - 0.080 1, 2, 3
45 VID - 0.056 VID - 0.071 VID - 0.086 1, 2, 3
50 VID - 0.063 VID - 0.077 VID - 0.093 1, 2, 3
55 VID - 0.069 VID - 0.084 VID - 0.099 1, 2, 3
60 VID - 0.075 VID - 0.090 VID - 0.105 1, 2, 3
65 VID - 0.081 VID - 0.096 VID - 0.111 1, 2, 3, 4
70 VID - 0.087 VID - 0.103 VID - 0.118 1, 2, 3, 4
75 VID - 0.094 VID - 0.109 VID - 0.124 1, 2, 3, 4
80 VID - 0.100 VID - 0.115 VID - 0.130 1, 2, 3, 4
85 VID - 0.106 VID - 0.121 VID - 0.136 1, 2, 3, 4
