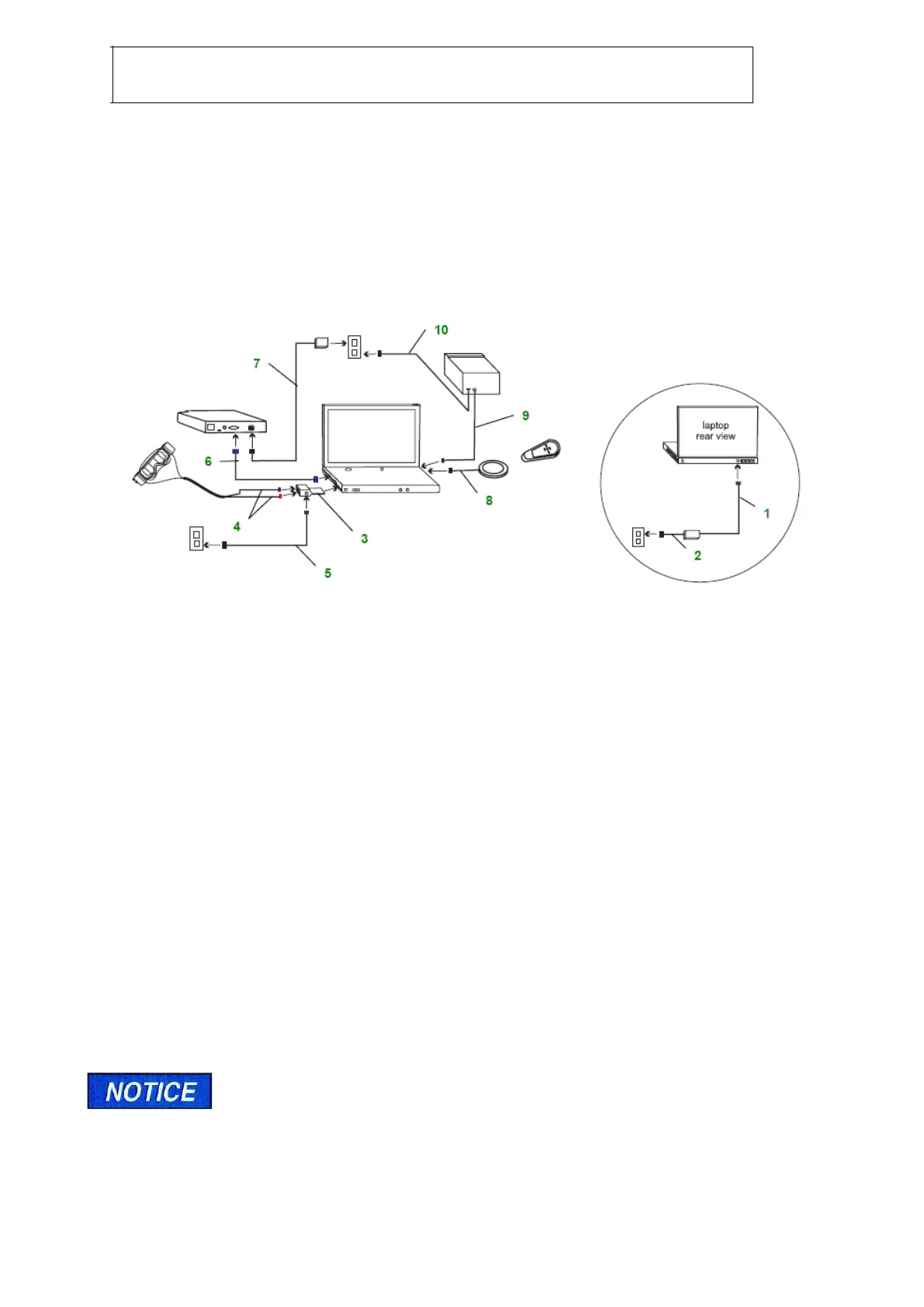

Connection Layout (Anslutningslayout)
Anslut hårdvaran
Anslut VNG-utrustningen på videoprojektorn till laptopen eller bordsdatorn innan du startar komponenterna.
Anslut hårdvaran till laptopen med hjälp av FireWire® PC Express/Card/34
1. Anslut laptopens strömkabel (1) till huvudnätet och till laptopens baksida.
2. Anslut strömkabeln (2) till den vanliga strömutgången.
3. Anslut FireWire® PC Express/Card/34(3) till den avsedda öppningen i sidan av laptopen. Anslut inte
strömkabeln vid detta tillfälle.
4. Anslut videokamerans kablar (4) till FireWire® -portarna (röd kabel till röd port, blå kabel till blå port) på
FireWire® PC Express/Card/34.
5. Anslut strömkabeln (5) till FireWire® PC Express/Card/34 och till vanlig strömutgång.
6. Anslut projektorns strömkabel (6) till VGA-portarna på projektorn och laptopen.
7. Anslut projektorns strömkabel (7) till strömkällans standardutgång och i projektorns strömport. Sätt inte
på strömmen vid detta tillfälle.
8. Anslut USB-fotpedalen (8) till USB-porten på din laptop.
9. Anslut skrivarkabeln (9) i en USB-port på laptopen. Anslut skrivarens strömkabel (10) till nätets
standardutgång.
10. Sätt igång laptopen, videoprojektorn och skrivaren innan du startar VNG-programmet.
Stäng alltid av FireWire® PC Express/Card/34 innan du tar bort den från laptopen.
