Trabajar con ENG: EO425 Página 8
VN415 / VO425 Bruksanvisning - Svenska
Dato: 2010-06-15 Sida 8
Anslut VNG-hårdvara till en bordsdator på precis samma sätt som du ansluter en bärbar dator.
Om bordsdatorn inte har en analog HD15 VGA-port eller om det endast finns en DVI-I-port måste du
sätta in en splitterkabel med följande egenskaper mellan datorn och bildskärmen/projektorn:
DVI-I hankontakt 0,30 m. HD15 honkontakt (VGA) / 1,83 m. DVI-D (single link) hankontakt analog och digital Y
splitter
Förklaring till symbolerna som finns på instrumentet:

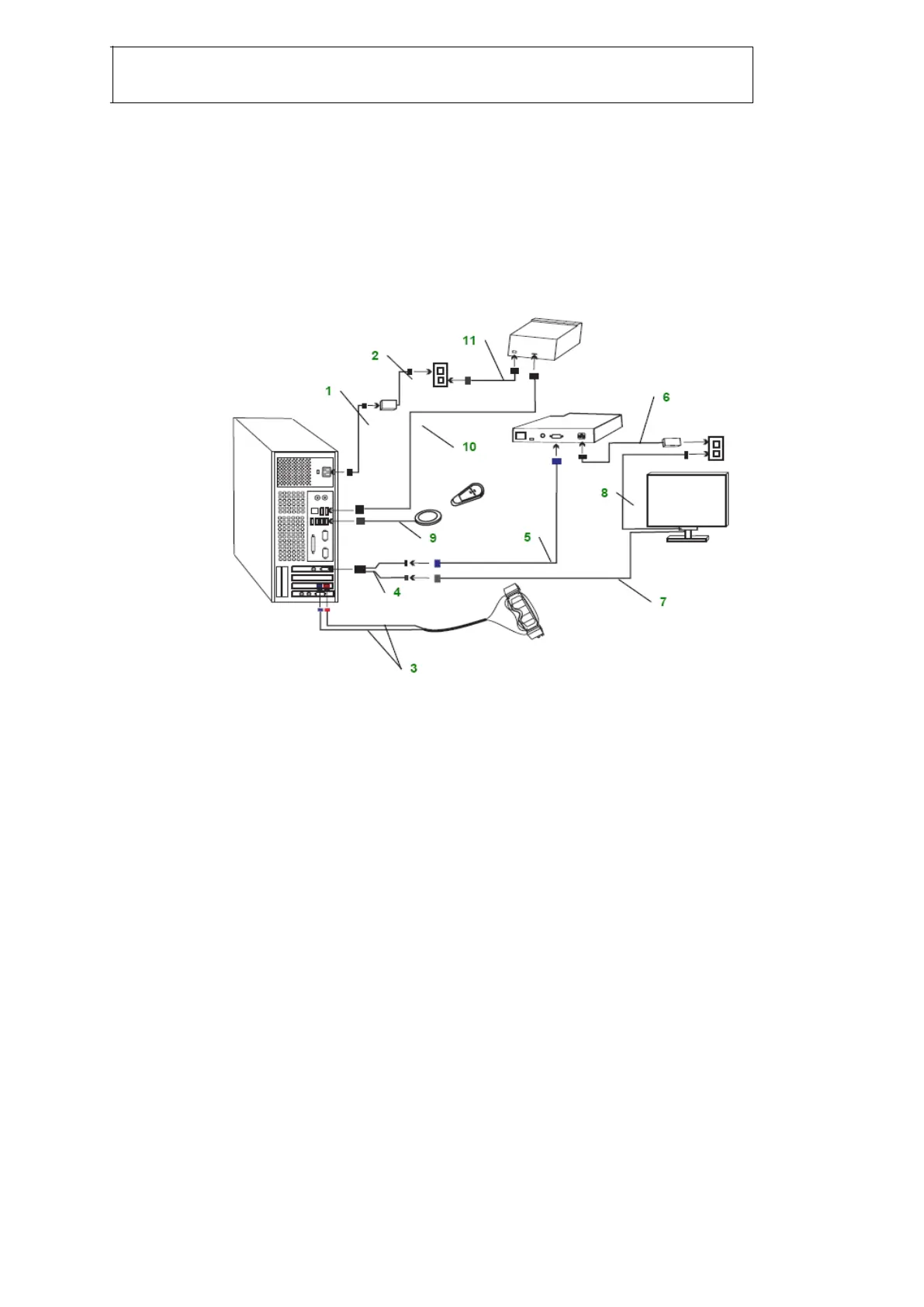

Ansluta hårdvara till stationär PC
(1) Sätt i datorns strömkabel (1) i porten på datorns baksida och i elnätet.
(2) Anslut datorns strömkabel (2) i ett standarduttag.
(3) Sätt i kablarna till videokameran (3) i FireWire® -portarna (röd kabel till röd port, blå kabel till blå port) på
datorn.
(4) Sätt i splitterkabelns stickpropp (4) i datorns bildskärmsport.
(5) Sätt i bildskärmskabeln (7) i splitterkabelns (nr 1).
Obs: Bildskärmskabeln måste sättas in i port nr 1 på splitterkabeln och projektorkabeln måste sättas in
i port nr 2 på splitterkabeln.
(6) Sätt i bildskärmens strömkabel (8) i ett standarduttag.
(7) Sätt i projektorkabeln (5) i VGA-portarna på projektorn och splitterkabelporten (nr 2).
(8) Sätt i projektorns strömkabel (6) i ett standarduttag och i projektorns eluttag. Se till att strömmen INTE är
på.
(9) Anslut USB-fotpedalen (9) till USB-porten på datorn.
(10) Sätt i skrivarkabeln (10) i en USB-port på datorn.
(11) Sätt i skrivarens strömkabel (11) i ett standarduttag.
(12) Sätt igång datorn, videoprojektorn och skrivaren innan du startar programmet VNG.
