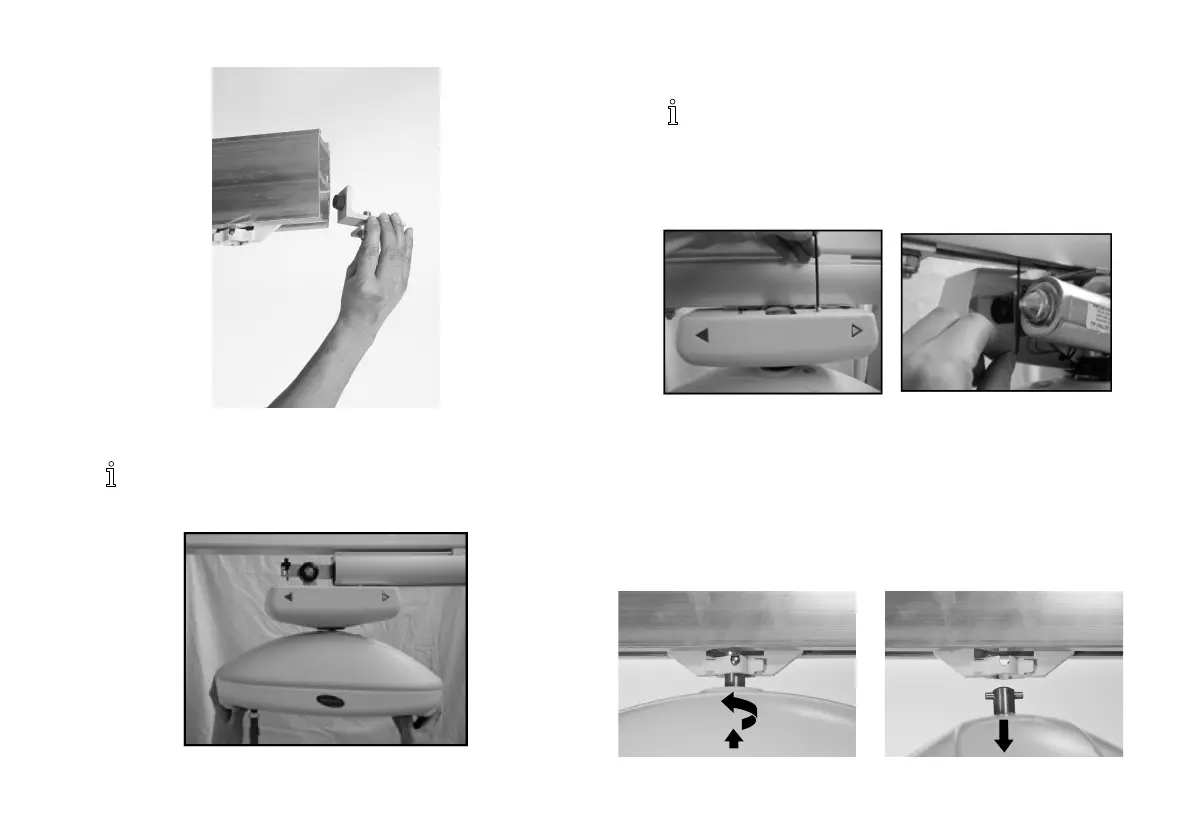

Service
2.
Sett
løfterens
hjul
i
skinnen.
Hvilken
retning
løfteren
vender
i,
spiller
ingen
rolle
under
monteringen.
3.
Monter
endestopperen.
Stram
til
bolten
med
et
moment
på
30
Nm.
4.
Hvis
du
opplever
for
mye
motstand
når
du
drar
i
løfteren,
eller
løfteren
beveger
seg
for
fritt
og
utilsiktet,
justerer
du
friksjonsbremsen.
5.
Koble
til
håndkontrollen.
6.
Juster
lengden
på
nødstoppet/senkebåndet
til
innenfor
brukerens
rekkevidde.
3.2
Demontere
den
takmonterte
løfteren
3.2.1
Demontere
Robin™
Fjern
den
takmonterte
løfteren
fra
løpekatten
1586747-A
171
170
172
