Invacare®
Robin™
Lese
av
matespenning

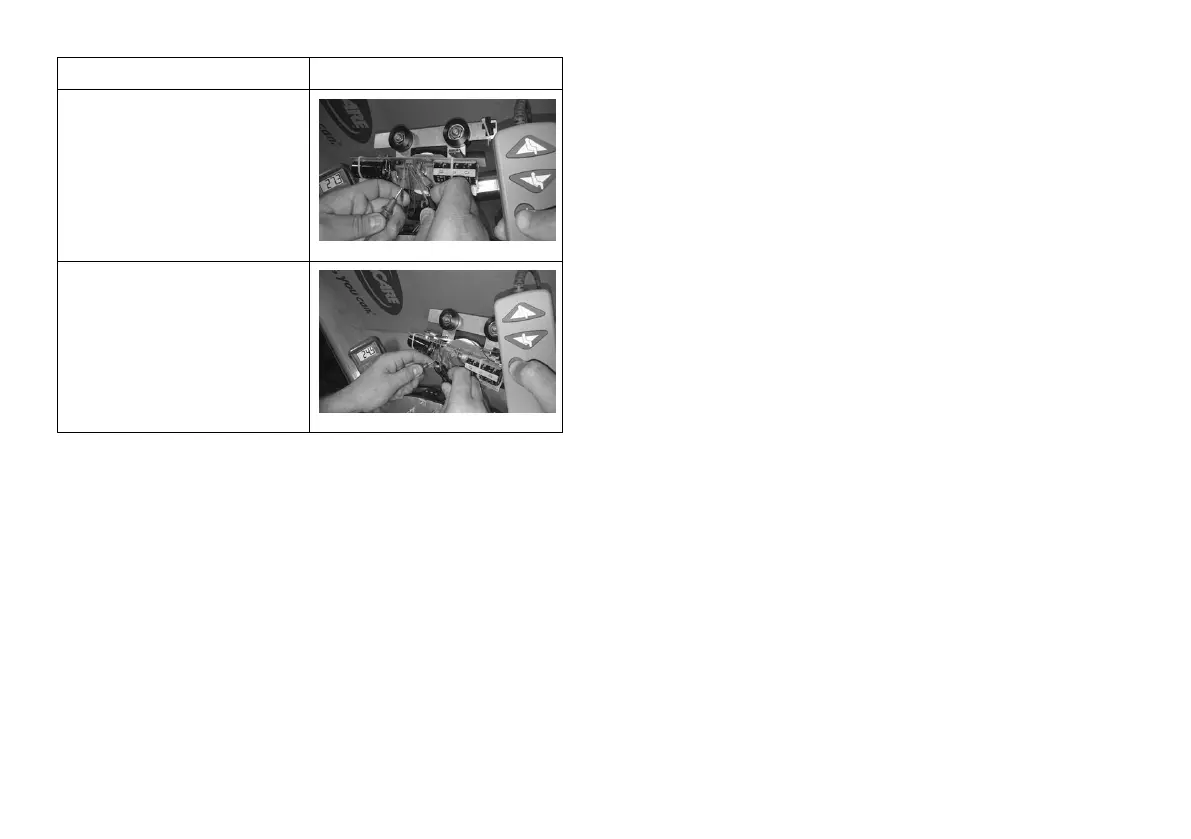

Les
av
matespenning
for
løpekattdrivermotoren,
mens
du
trykker
på
VENSTRE-
eller
HØYRE-knappen
på
håndkontrollen.
(kun
Robin
Mover™)
Forventet
resultat:
23
til
29
V
Les
av
matespenning
for
solenoiden,
mens
du
trykker
på
VENSTRE-
eller
HØYRE-knappen
på
håndkontrollen.
(kun
Robin
Mover™)
Forventet
resultat:
23
til
29
V
192
1586747-A
191
193
Table of Contents
English
3
Default Chapter
3
Table of Contents
3
1 General
4
About this Manual
4
Safety Information
4
Service Manual
4
2 Components
5
Main Parts of the Ceiling Hoist
5
Accessories
5
Spare Parts
6
3 Service
7
Installing the Ceiling Hoist to the Rail System
7
Installing Robin
7
Installing Robin Mover
8
Dismounting the Ceiling Hoist
9
Dismounting Robin
9
Dismounting Robin Mover
10
Replacing the Hand Control
12
Removing the Hoist Cover
12
Replacing Strap and Hook Assemblies
12
Replacing the Battery
13
Replacing the PCB (Printed Circuit Board)
14
Replacing the Fuse
15
Adjusting the Solenoid until the Hoist Traverses
15
Adjusting Loose Strap Switch
16
Replacing the Twin Speed Switch
18
Replace Contact Disc for Robin Mover
18
4 Maintenance
20
Charging the Battery
20
Battery Maintenance
20
Storage Characteristics
21
Storage Temperature
21
Storage Time
21
Storage Humidity
21
Capacity Recovery
22
LOLER Statement
22
Safety Inspection Checklist
23
5 Troubleshooting
24
Troubleshooting Table
24
Indicator Light and Audio Signal
26
Checking Loose Strap Function
26
Checking Twin Speed Functionality
26
Taking Voltage Readings
27
6 Technical Data
29
The Rail System
29
Dimensions and Weight
29
Electrical System
30
Environmental Conditions
30
Electromagnetic Compliance (EMC) Information
