MK-100151 Rev. A
121
ITALIANO

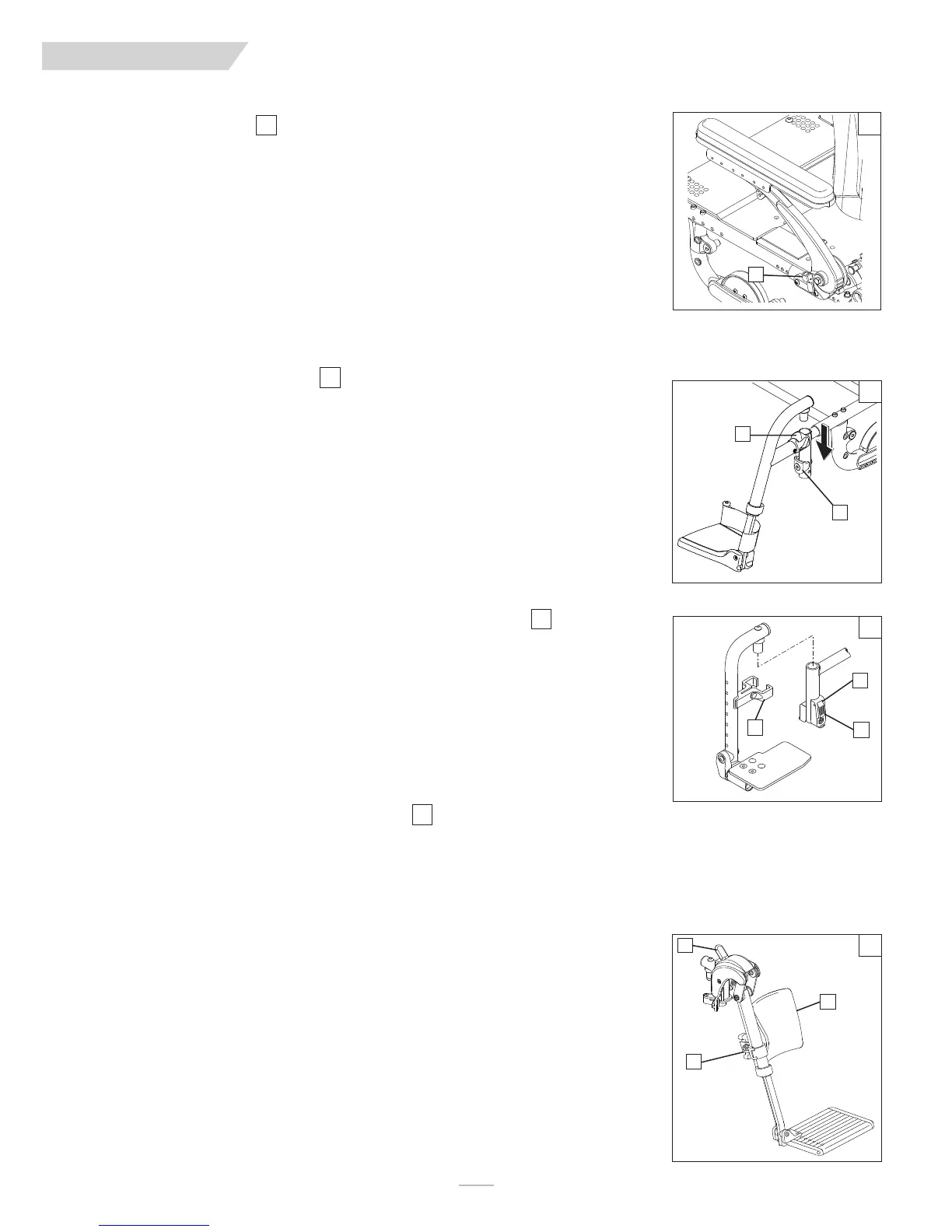

N. BRACCIOLI A SBALZO
1. Ribaltare il bracciolo per favorire l’accesso e gli spostamenti.
a. Sbloccare il bracciolo (A) tirando verso l’alto la leva di fissaggio (questo sbloccherà il bracciolo).
b. Ruotare indietro il bracciolo.
2. Riportare il bracciolo nella posizione di guida.
a. Ruotare di nuovo il bracciolo nella posizione di guida.
b. Accertarsi di bloccare il bracciolo riportando la leva di fissaggio in posizione di blocco.
NOTA–
La figura mostra la leva (A) in posizione di blocco.
O. STAFFE/POGGIAPIEDI GIREVOLI
Staffe e poggiapiedi girevoli verso l'esterno e verso l'interno (60°, 70º, 80°)
1. Installazione
a. Collocare la sella girevole di rotazione (B) esterna/interna nella sede posta sul tubo del telaio frontale con
il rivolto verso l'esterno del telaio poggiapiedi.
b. Ruotare il poggiapiedi verso l'interno finché si blocca in sede sul bullone di bloccaggio.
2. Rimozione
a. Per rimuovere il poggiapiedi, spingere il fermo (A) di sgancio verso il telaio.
b. Ruotare il poggiapiedi verso l'interno e sollevare. Oppure, tirare il fermo di sgancio in direzione opposta
del telaio e ruotare verso l'esterno.
P. POGGIAPIEDI SFILABILI PER IMPIEGHI GRAVOSI (OPZIONALE)
1. Installazione
Far scorrere la sella girevole (C) nella sede (D) posta sul tubo del telaio anteriore finché si blocca in posizione.
2. Rimozione
Per rimuovere il poggiapiedi, spingere il fermo di rilascio (E) mentre si solleva il poggiapiedi dalla sede.
Q. POGGIAGAMBE ARTICOLATO (OPZIONALE)
1. Installazione o rimozione
Per installare o rimuovere il poggiagambe articolato (ALR) si vedano le istruzioni relative all'installazione del pog-
giapiedi girevole.
2. Regolazione dell'elevazione
a. Per alzare il poggiagambe, sollevarlo alla posizione desiderata. Il poggiagambe si bloccherà automatica-
mente in sede.
b. Per abbassare il poggiagambe mentre si è seduti in carrozzina, premere la leva di sgancio (F) verso il basso
e portare il poggiagambe nella posizione desiderata. Il poggiagambe si bloccherà automaticamente in sede.
3. Regolazione dell'altezza dell'imbottitura per polpaccio
a. Ruotare il morsetto del tubo (G) verso l'esterno.
b. Far scorrere il gruppo dell'imbottitura per polpaccio verso l'alto o il basso.
c. Ruotare di nuovo il gruppo dell'imbottitura polpaccio (H) nella posizione desiderata.
22
20
21
19
VIII. USO E MANUTENZIONE
20
21
22
C
D
E
F
G
H
A
B
19
A
