MK-100151 Rev. A
133
ITALIANO
IX. ASSISTENZA E REGOLAZIONI DEL RIVENDITORE
Y. LARGHEZZA TELAIO
Il telaio di IRIS è costruito per sopperire alla crescita utilizzando i componenti del kit di
crescita.

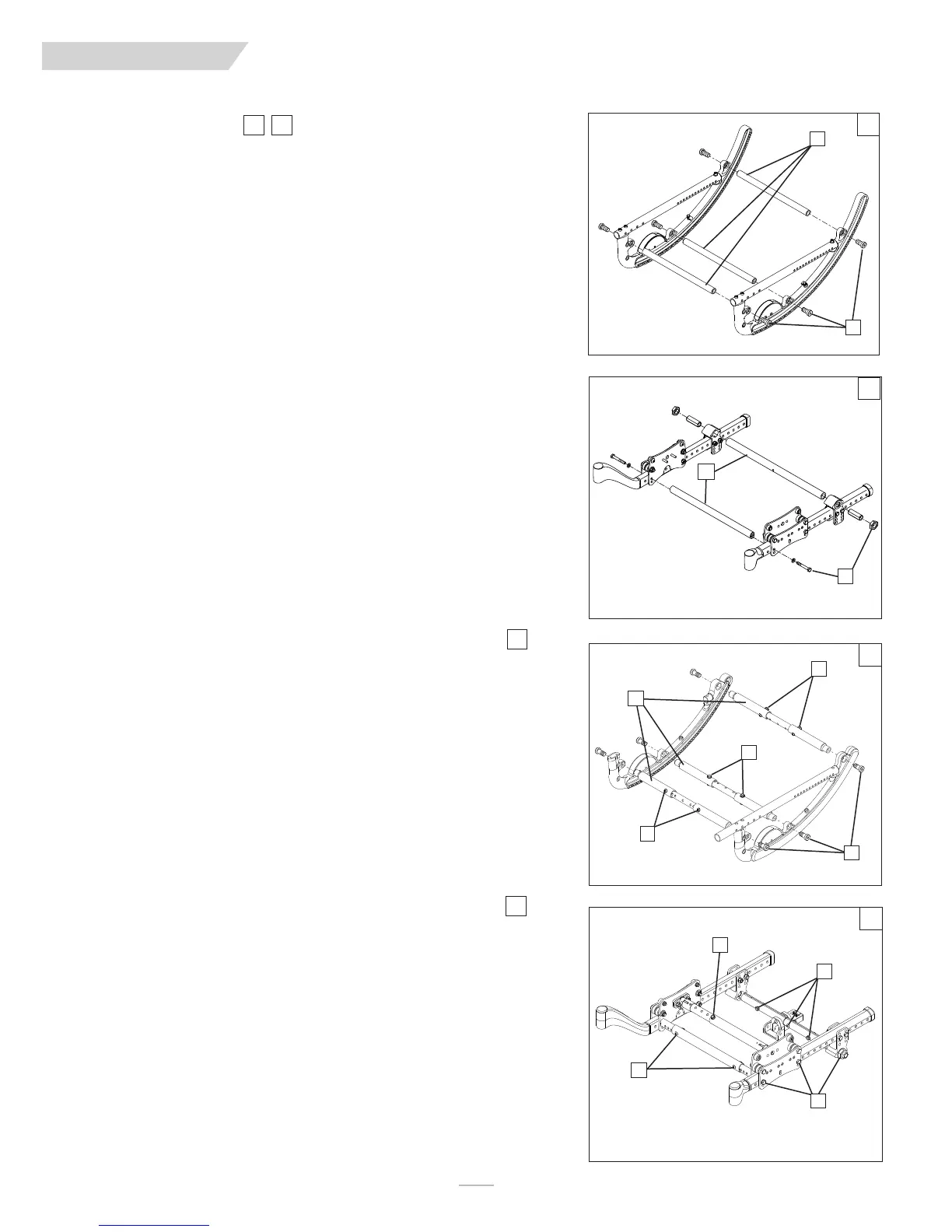

1) Adattamento della larghezza della barra della traversa fissa (gruppo bilanciere)
a. Rimuovere i bulloni (A) da entrambe le estremità delle barre delle traverse (B) per
tutte le barre delle traverse.
b. Sostituire con le barre delle traverse della lunghezza appropriata.
c. Serrare i bulloni (A) ad ogni estremità.
d. Ripetere per ogni barra della traversa (B).
NOTA–
utilizzare un'impostazione di coppia da 200 in.-lb. quando si stringe la bulloneria
(A).
2) Adattamento della larghezza della barra della traversa fissa (gruppo rulli)
a. Rimuovere i bulloni (C) da ambedue le estremità delle barre delle traverse (D) per
tutte le barre delle traverse.
b. Sostituire con le barre delle traverse della lunghezza appropriata.
c. Serrare i bulloni (C) ad ogni estremità.
d. Ripetere per ogni barra della traversa (D).
NOTA–
utilizzare un'impostazione di coppia da 200 in.-lb quando si stringe la bulloneria
(A).
3) Regolazione della larghezza della barra della traversa allungabile (gruppo bilanciere)
a. Rimuovere la bulloneria (E) da tutte e tre le barre delle traverse (F) e regolare tutti e
tre le barre alla stessa distanza.
b. Quando si è certi che la larghezza sia la stessa per tutte e tre le barre regolabili, ser-
rare la bulloneria a un'impostazione di coppia di 150 in-lb dopo aver regolato le barre
delle traverse.
NOTA–
utilizzare un'impostazione di coppia di 200 in.-lb. quando si stringe la bulloneria
(A).
4) Regolazione della larghezza della barra della traversa allungabile (gruppo bilanciere)
a. Rimuovere la bulloneria (G), (H), e (I) dalle barre dei tubi.
b. Regolare tutte e tre le barre alla stessa distanza e riserrare la bulloneria a un'im-
postazione di coppia di 150 in-lb dopo aver regolato le barre delle traverse.
NOTA–
utilizzare una coppia di serraggio di 200 in.-lb. quando si serra la bulloneria (J).
6968
70
71
68
69
A
D
B
C
70
71
F
H
E
G
I
E
E
A
J
