MK-100151 Rev. A
100
FRANÇAIS

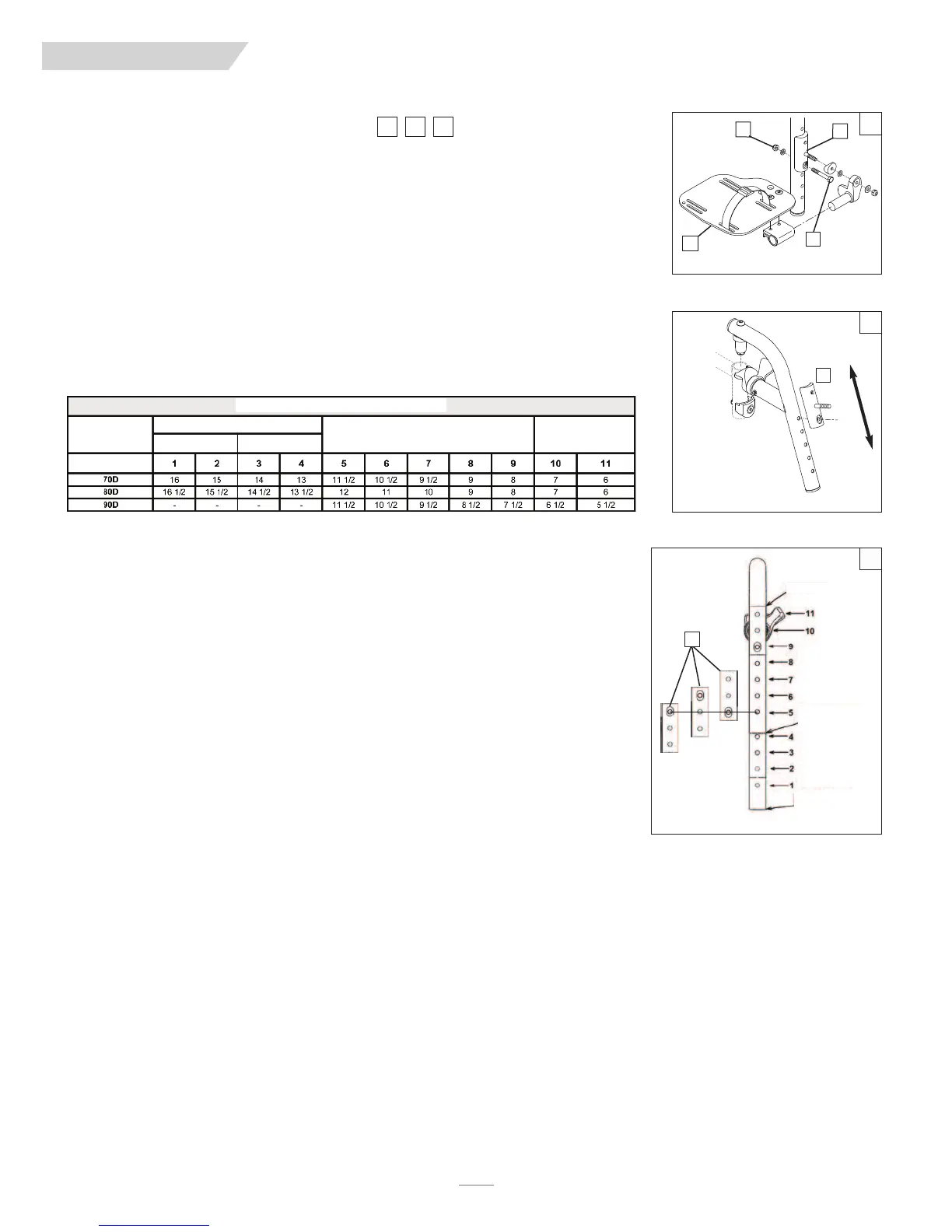

IX. SERVICE DU REVENDEUR ET RÉGLAGE
CC. SUPPORT D'ADAPTATEUR DE SEMELLE
Le support d'adaptation (A) de la semelle peut être installé par le revendeur. L'objectif principal de cette par-
tie est de permettre un ajustement de la hauteur pendant l'utilisation des semelles avant sur un support à
dégagement rapide. La plaque peut être inversée, ce qui augmente sa plage de réglage.
1. Ajustement de la hauteur de la semelle
a. Enlevez le matériel (B et C), puis enlevez la semelle (D) et l'ensemble de la plaque d'adaptation
b. Déplacez la semelle (D) et l'ensemble vers le haut ou vers le bas à la position souhaitée, en utilisant le
tableau « Installation du support de fixation à l'avant » et la figure 32 comme référence.
c. Réinsérez et serrez le matériel (B et C) à un couple de (96in-lbs)
d. Répétez le processus pour l'autre support et pour l'autre semelle.
REMARQUE–
Dans la plupart des cas, vous voudrez vous assurer que les semelles sont ajustées à la même
hauteur des deux côtés.
79 80 81
79
80
81
A
B
C
D
A
A
CONFIGURATION MONTAGE AVANT HANGER
DES TROUS DE SUSPENSION
STANDARDS
ADAPTATEUR DE
REPOSE-PIEDS
L'EXTENSION DE 4 POUCES
2” EXTENSION
HANGER OPTION
TROU
L'EXTENSION
DE 4 POUCES
ADAPTATEUR
L'EXTENSION
DE 2 POUCES
