MK-100151 Rev. A
125
ITALIANO

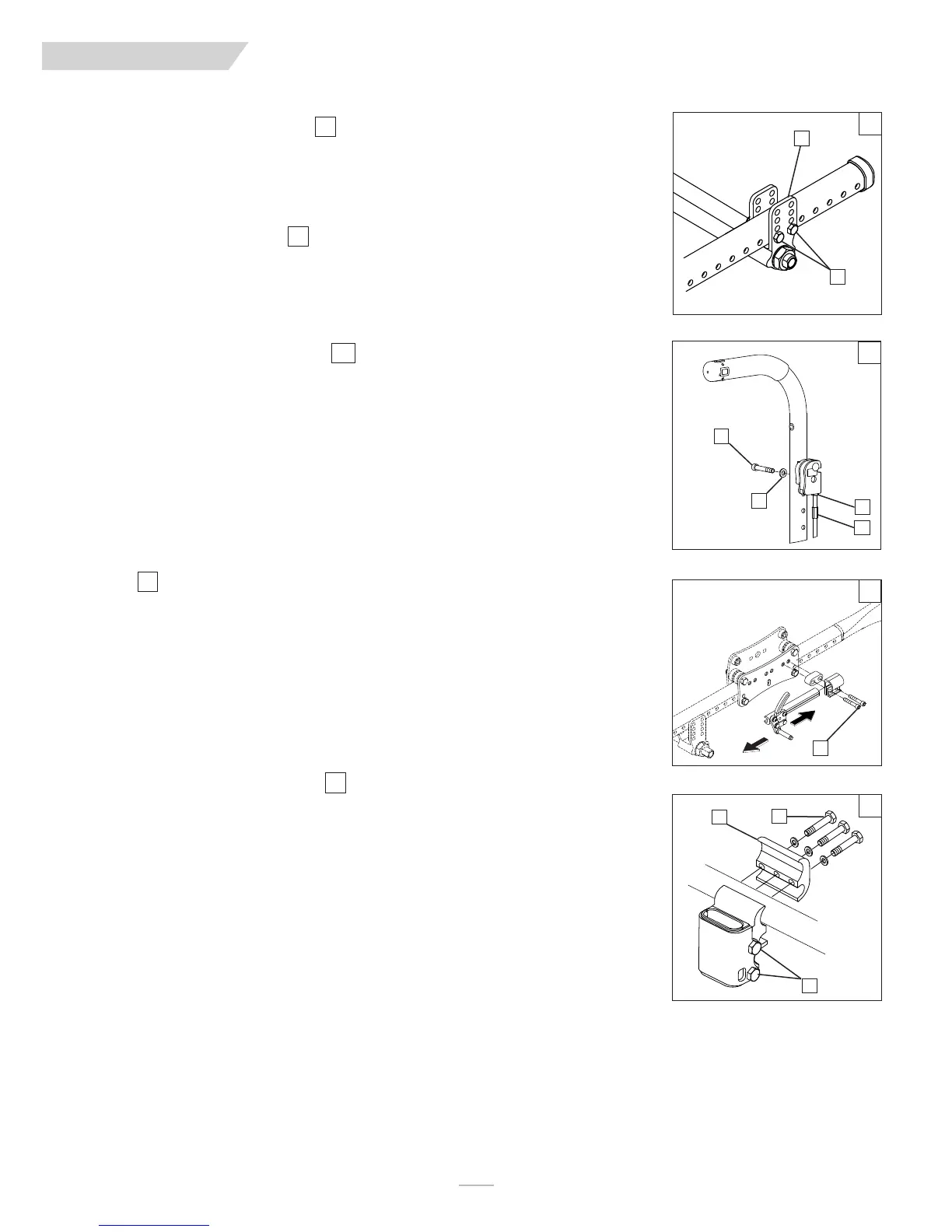

3. Regolazione della posizione degli assali
a. Rimuovere ambedue le ruote dalla carrozzina.
b. Rimuovere i bulloni (A) dalla piastra dell'assale (B) su entrambi i lati della carrozzina.
c. Ricollocare la piastra dell'assale nella posizione desiderata..
d. Inserire e serrare i bulloni (A).
4. Regolazione dell'altezza dell'assale
a. Allentare e rimuovere i bulloni (A).
b. Impostare l'assale all'altezza desiderata utilizzando i fori pre-impostati nella piastra dell'assale (B) su
entrambi i lati.
c. Riposizionare i bulloni e serrarli.
E
. REGOLAZIONE DEI FERMI DEI MOZZI
Per regolare i cavi
1. Allentare i contro dadi (C) utilizzando una chiave da 10mm.
2. Ruotare la vite di regolazione (D) verso l'interno o l'esterno secondo necessità. Ruotare la vite verso l'al-
to allenterà il cavo, ruotare verso il basso stringerà il cavo.
3. Riserrare il contro dado (C) contro la montatura della leva.
4. Ripetere le fasi 1-3 per il lato opposto della carrozzina secondo quanto necessario.
Per regolare la posizione della leva
1. Rimuovere la vite (E) e la rondella (F) dalla leva e dallo schienale.
2. Scegliere il foro desiderato nello schienale per montare la leva e reinstallare la vite e la rondella.
3. Ripetere le fasi 1-2 per il lato opposto della sedia.
F. FRENI
Regolazione
a. Allentare in maniera uniforme entrambe le viti (G). Non cercare di rimuovere una vite alla volta.
b. Far scorrere il gruppo verso la ruota posteriore finché il morsetto si inserisca nello pneumatico per
impedire il movimento della ruota, quando si trova in posizione di blocco.
c. Serraggio delle viti (G).
G. SEDE BRACCIOLO MONOTUBO
1. Regolazione della sede del tubo del bracciolo
Per allentare o serrare il montaggio del tubo del bracciolo esterno nella sede:
a. Allentare i bulloni sui lati della sede (J).
b. Con il bracciolo nella sede, premere sulla sede per raggiungere la montatura desiderata.
c. Serrare i quattro bulloni (J).
2. Spostare l'ubicazione della sede
a. Allentare i 3 bulloni (I) tenendo insieme le due metà dei morsetti (H) (senza rimuoverli)
b. Far scorrere il morsetto in modo che il bracciolo sia nella posizione corretta.
c. Serrare i 3 bulloni (I).
32
33
34
31
31
IX. ASSISTENZA E REGOLAZIONI DEL RIVENDITORE
31
32
33
34
A
B
E
F
C
D
G
I
H
J
