R. HEBEBEINSTÜTZE (optional)
1. Installation oder Entfernen
Zum Anbringen oder Entfernen der anhebbaren Beinstütze lesen Sie die Anweisungen für die Installation von
schwenkbaren Fußstützen
2. Einstellung der Höhe

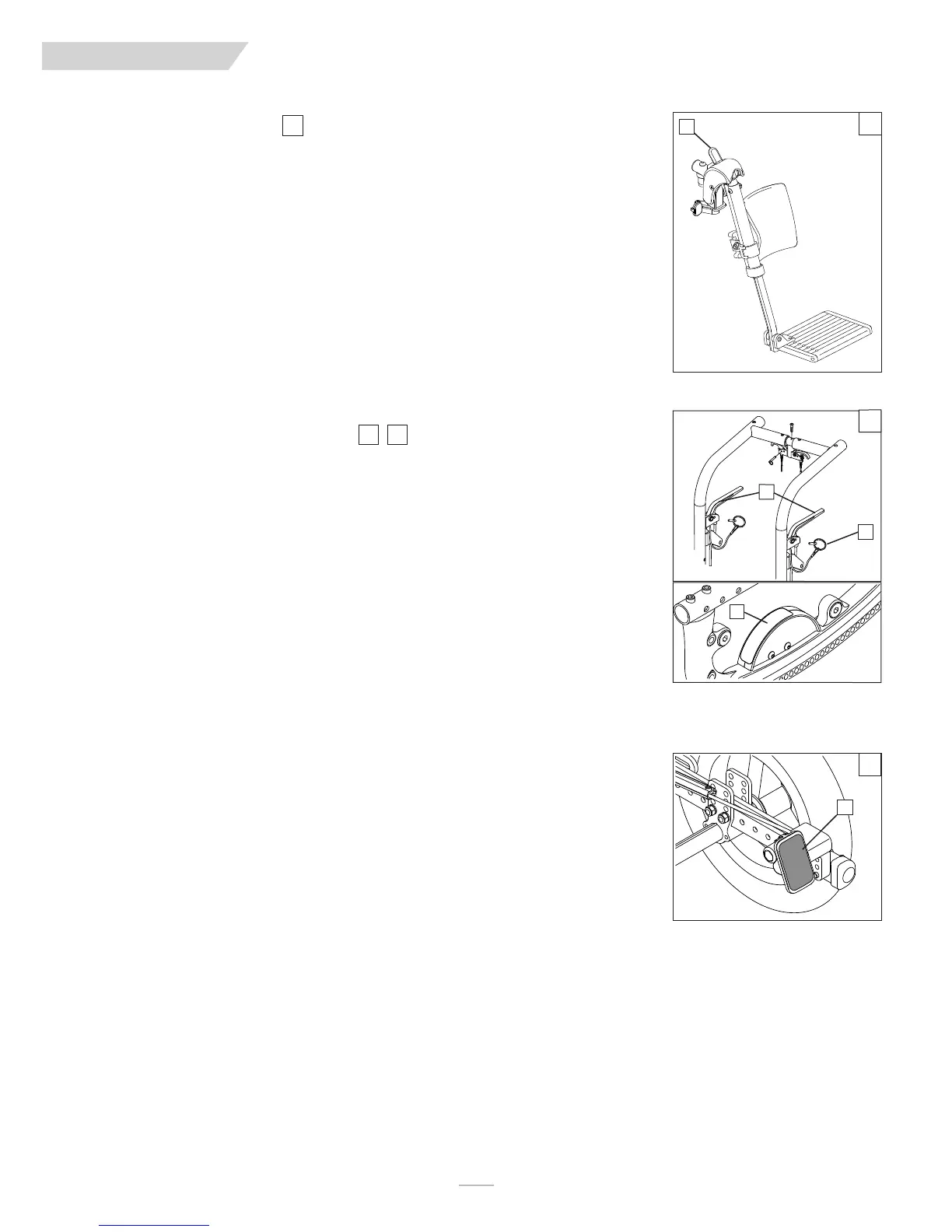

a. Um die Beinstütze zu erhöhen, heben Sie sie bis zur gewünschten Position hoch. Die Beinstütze rastet
automatisch ein.
b. Um die Beinstütze abzusenken, während Sie im Rollstuhl sitzen, drücken Sie den Auslösehebel (G) nach
unten und senken Sie die Beinstütze bis in die gewünschte Position ab. Die Beinstütze rastet automa-
tisch ein.
S. MECHANISMUS DER SITZKANTELUNG
Die Sitzkantelung ist von Sunrise eingebaut. Durch zwei Kabel/Auslöse-Mechanismen rastet der Rollstuhl je
nach Einstellung zwischen -5° und 60° sicher ein. Der Quickie/Zippie IRIS bietet die Möglichkeit einer
Sitzneigung nach vorne von 0° bis 5°. VERSUCHEN SIE NICHT, DIESE EINSTELLUNG VORZUNEHMEN.
Diese Einstellung muss von einem autorisierten Händler durchgeführt werden.
1. Auslöser der Sitzkantelung
a. Wenn Sie beide Auslöser (A) gleichzeitig drücken, wird der Feststellmechanismus gelöst, wodurch der
Sitz und die Rückenlehne sich an der Stelle drehen. Wenn Sie die Auslöser loslassen, rasten die
Kipphebel sicher ein.
b. Der ungefähre Neigungsgrad des Sitzes ist auf der Neigungsanzeige zu sehen (C).
c. Um die Kippfunktion zu entriegeln, schieben Sie den Feststellstift (B) in die Halterung des Auslösers.
2. Fußentriegelung
a. Wenn Sie das Fußpedal (D) hinunter drücken, wird der Feststellmechanismus gelöst, wodurch der Sitz
und die Rückenlehne sich an der Stelle drehen. Wenn Sie das Fußpedal loslassen, rasten die Kipphebel
sicher ein.
b. Der ungefähre Neigungsgrad des Sitzes ist auf der Neigungsanzeige zu sehen (C).
