MK-100151 Rev. A
171
DEUTSCH

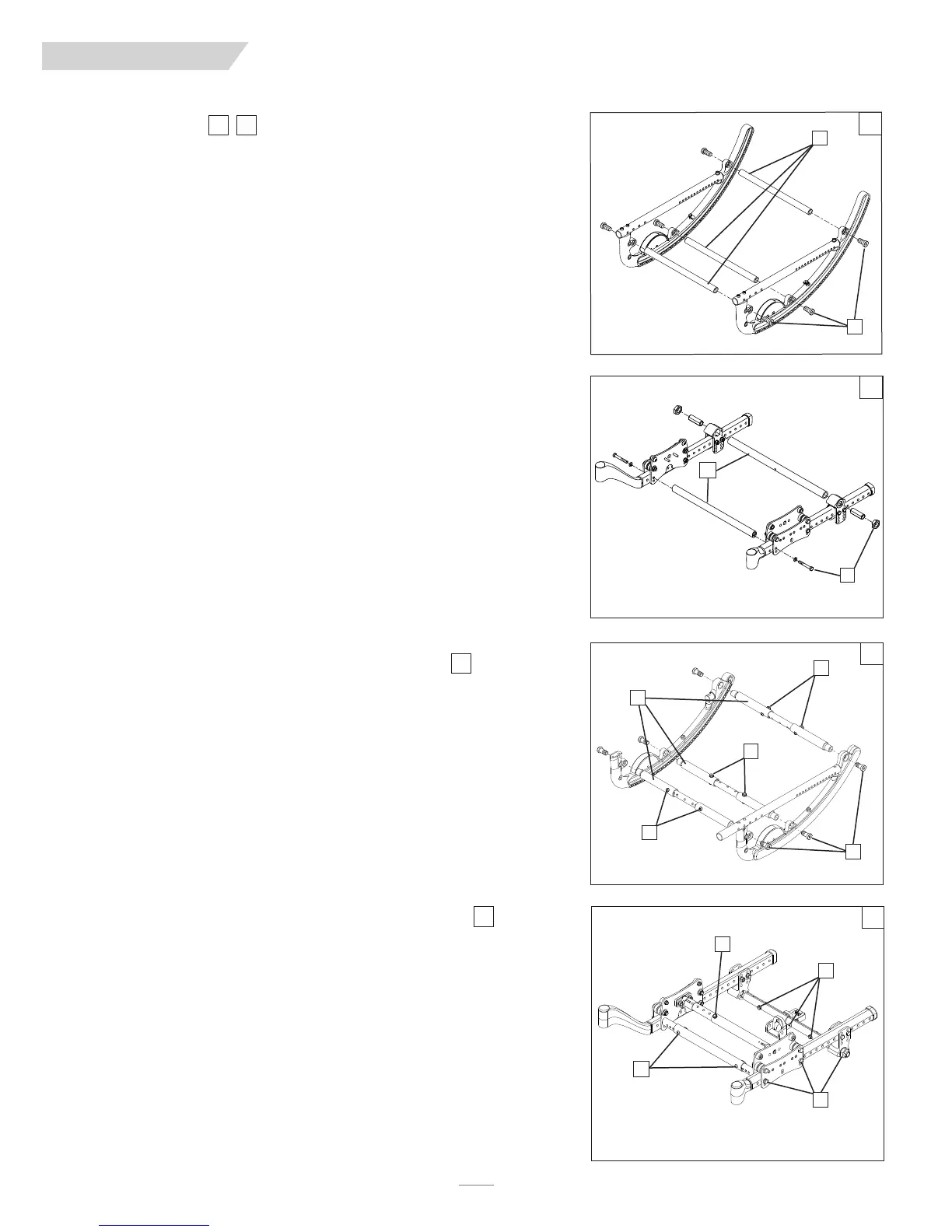

Y. RAHMENBREITE
Der Rahmen des IRIS ist in seiner Bauweise darauf ausgerichtet, Wachstum anzupassen, indem
die Wachstumskit-Komponenten verwendet werden..
1) Einstellung der Breite des festen Strebenrohrs (Wippe)
a. Entfernen Sie bei allen Strebenrohren die Bolzen (A) von beiden Enden der Strebenrohre
(B).
b. Bringen Sie die Strebenrohre mit der entsprechenden Länge an.
c. Ziehen Sie die Bolzen (A) an jedem Ende fest.
d. Wiederholen Sie dies bei jedem Strebenrohr (B).
HINWEIS–
Verwenden Sie ein Drehmoment von 200 in-lbs (22,6 Nm), wenn Sie die
Befestigungselemente festziehen (A).
2) Einstellung der Breite des festen Strebenrohrs (Gleitrollen)
a. Entfernen Sie bei allen Strebenrohren die Bolzen (C) von beiden Enden der Strebenrohre
(D).
b. Bringen Sie die Strebenrohre mit der entsprechenden Länge an.
c. Ziehen Sie die Bolzen (C) an jedem Ende fest.
d. Wiederholen Sie dies bei jedem Strebenrohr (D).
HINWEIS–
Verwenden Sie ein Drehmoment von 200 in-lbs (22,6 Nm), wenn Sie die
Befestigungselemente festziehen (A).
3) Einstellung der Breite des verstellbaren Strebenrohrs (Wippe)
a. Entfernen Sie die Befestigungselemente (E) von allen drei Strebenrohren (F) und stellen
Sie bei allen drei Strebenrohren den gleichen Abstand ein.
b. Wenn Sie sicher sind, dass die Breite bei allen drei verstellbaren Rohren gleich ist, dann
ziehen Sie die Befestigungselemente mit einem Drehmoment von 150 in-lbs (16,95 Nm)
fest, nachdem Sie die Strebenrohre eingestellt haben.
HINWEIS–
Verwenden Sie ein Drehmoment von 200 in-lbs (22,6 Nm), wenn Sie die
Befestigungselemente festziehen (A).
4) Einstellung der Breite des verstellbaren Strebenrohrs (Gleitrollen)
a. Entfernen Sie die Befestigungselemente (G), (H) und (I) von den Strebenrohren.
b. Stellen Sie alle drei Strebenrohre auf einen gleichen Abstand ein und ziehen Sie die
Befestigungselemente mit einem Drehmoment von 150 in-lbs (16,95 Nm) wieder fest,
nachdem Sie die Strebenrohre eingestellt haben.
HINWEIS
Verwenden Sie ein Drehmoment von 200 in-lbs (22,6 Nm), wenn Sie die
Befestigungselemente festziehen (J).
6968
70
71
IX. SERVICE UND EINSTELLUNGEN VOM HÄNDLER
68
69
A
D
B
C
70
71
F
H
E
G
I
E
E
A
J
