MK-100151 Rev. A
62
ESPAÑOL

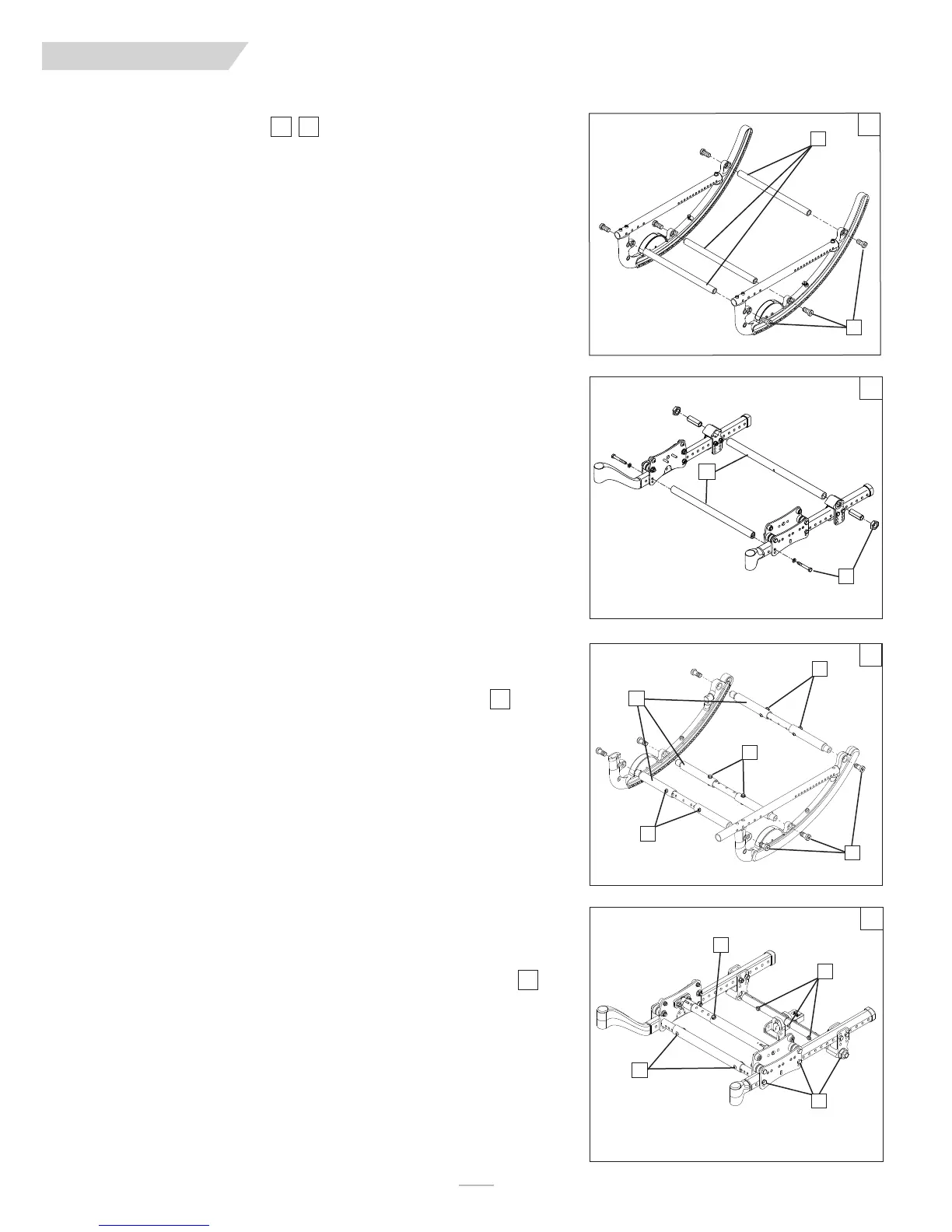

Y. ANCHO DEL ARMAZÓN
El armazón de la silla IRIS está construido para ajustarse a un mayor ancho usando los com-
ponentes del juego de ampliación.
1. Ajuste del ancho del tubo del puntal fijo (conjunto del balancín)
a. Quite los pernos (A) de ambos extremos de los tubos del puntal (B) en todos los
tubos.
b. Reemplace con tubos del puntal de la longitud adecuada.
c. Apriete los pernos (A) en cada extremo.
d. Repita con cada tubo del puntal (B).
NOTA–
Use una configuración de tensión de 200 pulg.-libra para ajustar los accesorios
(A).
2. Ajuste del ancho del tubo del puntal fijo (conjunto de rodamientos)
a. Quite los pernos (C) de ambos extremos de los tubos del puntal (D) en todos los
tubos.
b. Reemplace con tubos del puntal de la longitud adecuada.
c. Apriete los pernos (C) en cada extremo.
d. Repita con cada tubo del puntal (D).
NOTA–
Use una configuración de tensión de 200 pulg.-libra para ajustar los accesorios
(A).
3. Ajuste del ancho del tubo del puntal ampliable (conjunto del balancín)
a. a. Retire los accesorios (E) de los tres tubos del puntal (F) y ajústelos de manera
equidistante.
b. Cuando esté seguro de que el ancho es igual en los tres tubos ajustables, apriete los
accesorios con una configuración de tensión de 150 pulgadas-libra después de ajustar
los tubos del puntal.
NOTA–
Use una configuración de tensión de 200 pulg.-libra para ajustar los accesorios
(A).
4. Ajuste del ancho del tubo del puntal ampliable (conjunto de rodamientos)
a. a. Retire los accesorios (G), (H) e (I) de los tres tubos del puntal.
b. Ajuste los tres tubos de manera equidistante y vuelva a apretar los accesorios con un
configuración de tensión de 150 pulgadas-libra después de ajustar los tubos del puntal.
NOTA–
Use una configuración de tensión de 200 pulg.-libra para ajustar los accesorios (J).
6968
70
71
IX. AJUSTE Y SERVICIO DEL DISTRIBUIDOR
68
69
A
D
B
C
70
71
F
H
E
G
I
E
E
A
J
