MK-100151 Rev. A
49
ESPAÑOL

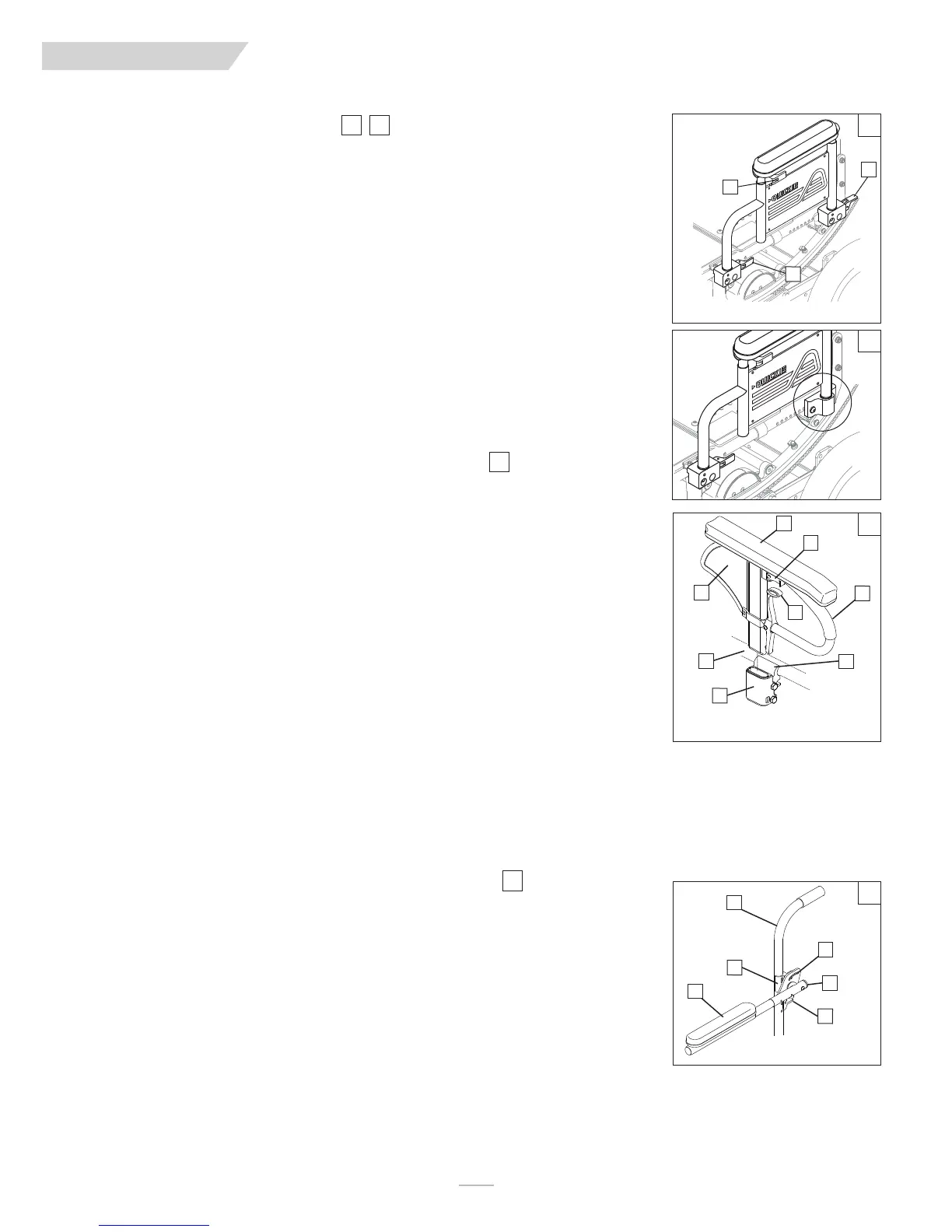

K. REPOSABRAZOS DE POSTE DOBLE
1. Instalación o remoción
a. El conjunto se asegura en el lugar cuando la palanca del seguro (A) está ubicada hacia fuera.
b. Jale hacia delante la palanca del seguro delantero (A) para liberar.
c. Inserte o retire el reposabrazos.
d. Regrese la palanca del seguro a la posición de asegurado.
2. Ajuste de la altura (opcional)
a. a. Libere la palanca superior del seguro (C).
b. Coloque el reposabrazos a la altura deseada.
c. Regrese la palanca del seguro a la posición de asegurado.
d. Mueva el reposabrazos hacia arriba o abajo para permitir que encaje en su sitio.
3. Plegable (opcional)
a. a. Libere solo la palanca del seguro delantero (A).
b. Pliegue el reposabrazos, que permanece unido al receptáculo trasero.
c. Para quitar por completo el reposabrazos jale hacia arriba la palanca del seguro trasero (B).
d. Baje el reposabrazos hasta colocarlo en su lugar.
e. Regrese la palanca del seguro a la posición de asegurado.
L. REPOSABRAZOS DE ALTURA AJUSTABLE (OPCIONALES)
1. Instalación
a. Deslice el poste externo (1) en el receptáculo (7) montado en el armazón de la silla de ruedas.
b. El reposabrazos se asegurará automáticamente en su sitio.
2. Ajuste de la altura
a. Gire la palanca de liberación (2) hasta el segundo punto de detención.
b. Deslice el cojín del reposabrazos (4) hacia arriba o hacia abajo hasta la altura deseada..
c. Regrese la palanca (2) a la posición de asegurado contra el poste.
d. Empuje hacia abajo el cojín del brazo hasta que el poste superior quede firmemente asegurado en su
sitio.
3. Remoción del reposabrazos
a. Tome la palanca de liberación (3) y súbala para retirar el reposabrazos.
M. REPOSABRAZOS ELEVABLES AJUSTABLES CON BLOQUEO
1. Subir y bajar
a. Libere la palanca superior del seguro (2).
b. Pliegue el reposabrazos (1), que permanece unido al poste del respaldo.
c. Baje el reposabrazos hasta colocarlo en su lugar.
d. La palanca (2) se asegura por sí misma en la posición de manera automática.
1615
17
18
VIII. USO Y MANTENIMIENTO DEL PROPIETARIO
1. Cojín del reposabrazos
2. Palanca superior del seguro
3. Tubo giratorio
4. Abrazadera de ajuste de ángulo
5. Abrazadera
6. Bastón del respaldo
15
16
17
18
A
B
C
1
2
3
4
5
6
7
1
5
6
2
3
4
8
1. Poste externo
2. Altura de la palanca de liberación
3. Palanca de liberación
4. Cojín del reposabrazos
5. Barra de transferencia
6. Panel lateral
7. Receptáculo
8. Abrazadera
