MK-100151 Rev. A
127
ITALIANO

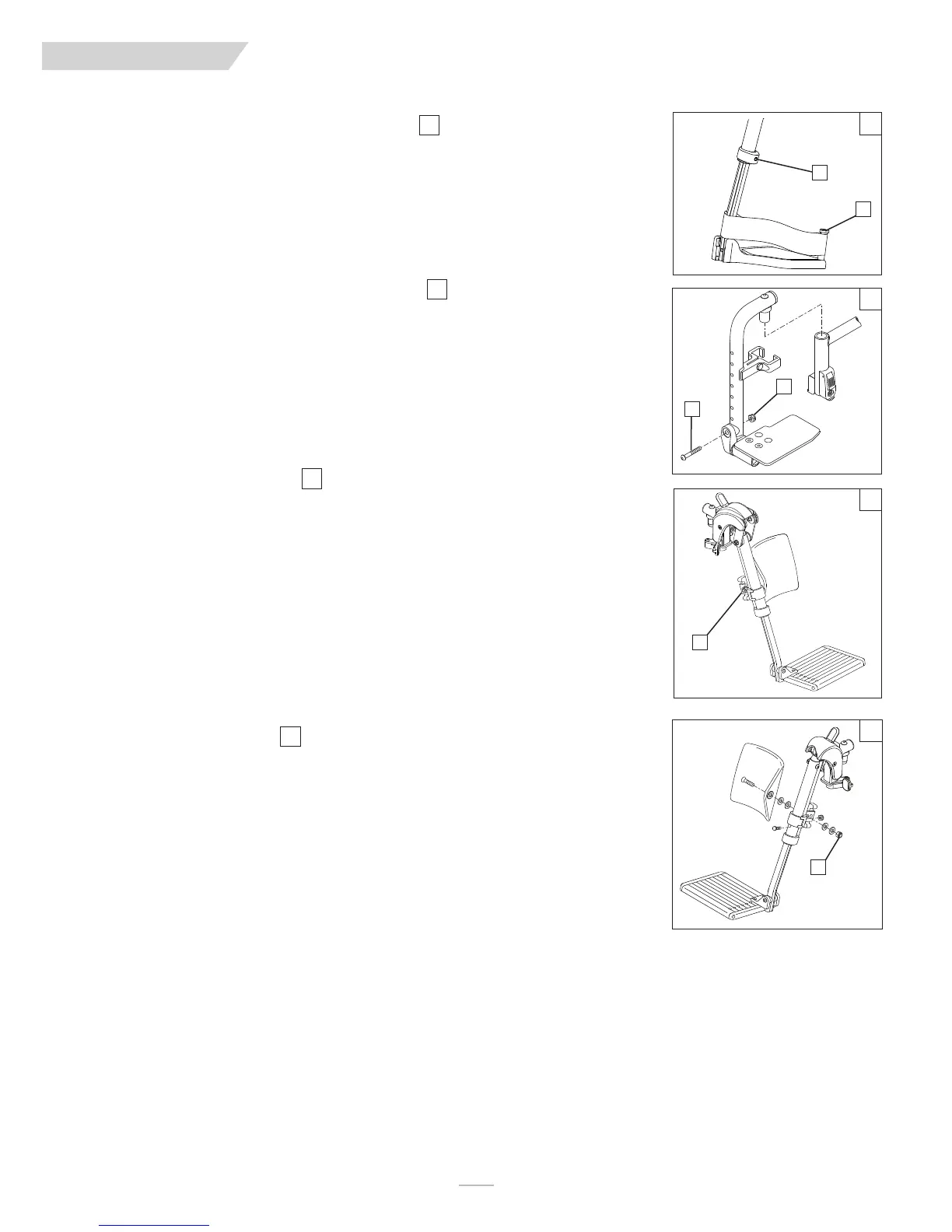

J. REGOLAZIONE IN ALTEZZA DEL POGGIAPIEDI
Regolazione in altezza
NOTA–
è consigliabile mantenere una distanza di almeno 5,08cm (2 pollici) tra il punto inferiore del pog-
giapiedi e il pavimento.
a. Allentare le viti di fissaggio (J) utilizzando una chiave esagonale da 3/16.
b. Far scorrere l'estensione del poggiapiedi (K) verso l'alto o verso il basso nei tubi del telaio all'altezza
desiderata.
c. Serrare le viti di fissaggio (J). Utilizzare un'impostazione di coppia da 144 in-lb (16,27 Nm).
K. POGGIAPIEDI SFILABILE PER IMPIEGHI GRAVOSI
Regolazione altezza, montaggio frontale
a. Allentare e rimuovere il bullone di ritenzione (L) e il dado (M) nella staffa di montaggio del poggiapiedi.
b. Posizionare la pedana verso l'alto o il basso nei fori pre-praticati sul tubo della staffa.
c. Reinserire bullone e dado e serrare.
L. POGGIAGAMBE ARTICOLATO
1. Regolazione dell'altezza dell'imbottitura per polpaccio
a. Allentare il dado di ritenzione (N) ubicato sul retro del gruppo staffa e imbottitura per polpaccio.
b. Far scorrere il gruppo staffa e imbottitura per polpaccio verso l'alto o verso il basso.
c. Serrare il dado di ritenzione (N) una volta che l'imbottitura si trova nella posizione desiderata.
Regolazione in altezza con tubo di estensione
a. (Vedere la sezione I) “REGOLAZIONE IN ALTEZZA DEL POGGIAPIEDI ”
M. POGGIAGAMBE ELEVABILE
1. Regolazione dell'altezza dell'imbottitura per polpaccio
a. Allentare il dado di ritenzione (O) ubicato sul retro del gruppo staffa e imbottitura per polpaccio.
b. Far scorrere il gruppo staffa e imbottitura per polpaccio verso l'alto o verso il basso.
c. Serrare il dado di ritenzione (O) una volta che l'imbottitura si trova nella posizione desiderata.
2. Regolazione in altezza con tubo di estensione
a. (Vedere la sezione I) “REGOLAZIONE IN ALTEZZA DEL POGGIAPIEDI ”
40
41
42
43
IX. ASSISTENZA E REGOLAZIONI DEL RIVENDITORE
40
41
42
43
J
K
L
M
O
N
