MK-100151 Rev. A
159
DEUTSCH

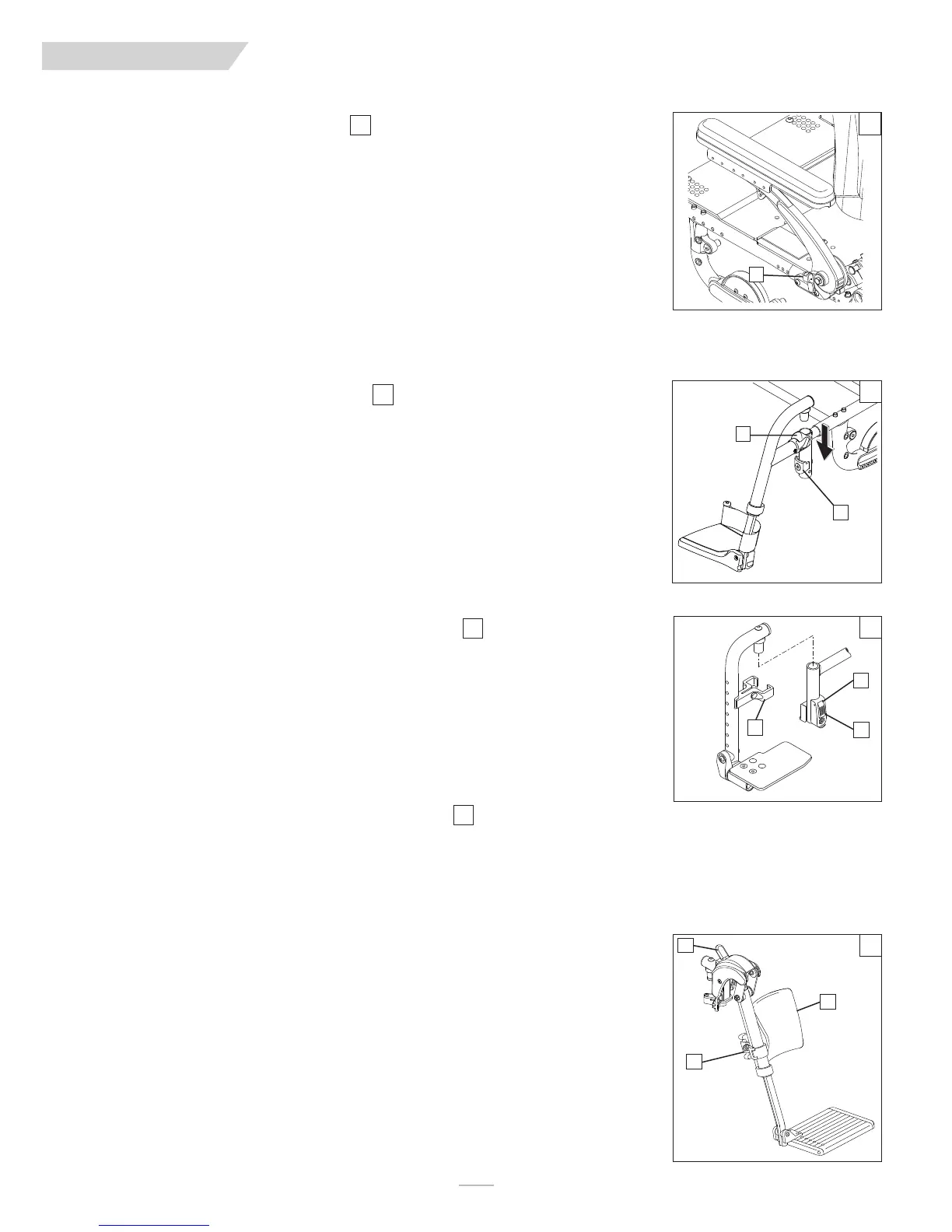

N. FREI SCHWINGENDE ARMSTÜTZEN
1. Kippen Sie die Armstützen für leichteres Ein- und Aussteigen nach hinten.
a. Lösen Sie die Armstütze (A), indem Sie den Sicherungshebel nach oben ziehen (dies entsperrt die
Armstütze).
b. Drehen Sie die Armstütze nach hinten.
2. Bringen Sie die Armstütze wieder in die Sitzposition.
a. Drehen Sie die Armstütze zurück in die Sitzposition.
b. Achten Sie darauf, die Armstütze wieder zu arretieren, indem Sie den Sicherheitshebel nach unten in
die Verriegelungsposition schieben.
HINWEIS–
Die Abbildung zeigt den Hebel (A) in verriegelter Position.
O. SCHWENKBARE FUßRASTEN/-STÜTZEN
EIN- UND AUSSCHWENKBARE FUßRASTEN UND -STÜTZEN (60°, 70°, 80°)
1. Installation
a. Schieben Sie den Schwenkzapfen zum Ein-/Ausschwenken in die Halterung am vorderen Rahmenrohr,
wobei die Fußstütze vom Rahmen nach außen weist (A).
b. Drehen Sie die Fußstütze nach innen (B), bis sie am Arretierstift einrastet.
2. Entfernung
a. Drücken Sie den Auslösehebel zum Rahmen, um die Fußstütze zu entfernen.
b. Drehen Sie die Fußstütze nach innen und heben Sie sie an. Oder ziehen Sie den Auslösehebel vom
Rahmen weg und drehen Sie die Fußstütze nach außen.
P. VERSTÄRKTE, UMKLAPPBARE FUßSTÜTZEN (optional)
1. Installation
Schieben Sie den Schwenkzapfen (A) in die Halterung (B) auf der vorderen Rahmenstange, bis er einrastet.
2. Entfernen
Um die Fußstützen zu entfernen, drücken Sie den Auslösehebel (C), während Sie die Fußstütze von der
Halterung nach oben klappen.
Q. BEINSTÜTZEN MIT NEIGUNGSSTELLUNG (optional)
1. Installation oder Entfernen
Zum Anbringen oder Entfernen der Beinstütze mit Neigungsstellung, lesen Sie die Anweisungen für die
Installation von schwenkbaren Fußstützen.
2. Einstellung der Höhe
a. Um die Beinstütze zu erhöhen, heben Sie sie bis zur gewünschten Position hoch. Die Beinstütze rastet
automatisch ein.
b. Um die Beinstütze abzusenken während Sie im Rollstuhl sitzen, drücken Sie den Auslösehebel (D) nach
unten und senken Sie die Beinstütze bis in die gewünschte Position ab. Die Beinstütze rastet automa-
tisch ein.
3. Höheneinstellung des Wadenpolsters
a. Drehen Sie die Rohrklemme (G) nach außen.
b. Schieben Sie die Wadenpolstervorrichtung nach oben oder unten.
c. Drehen Sie die Wadenpolstervorrichtung (H) zurück in die gewünschte und beabsichtigte Position.
22
21
20
19
VIII. BETRIEBS-UND WARTUNGS
20
21
22
C
D
E
F
G
H
A
B
19
A
