MK-100151 Rev. A
91
FRANÇAIS

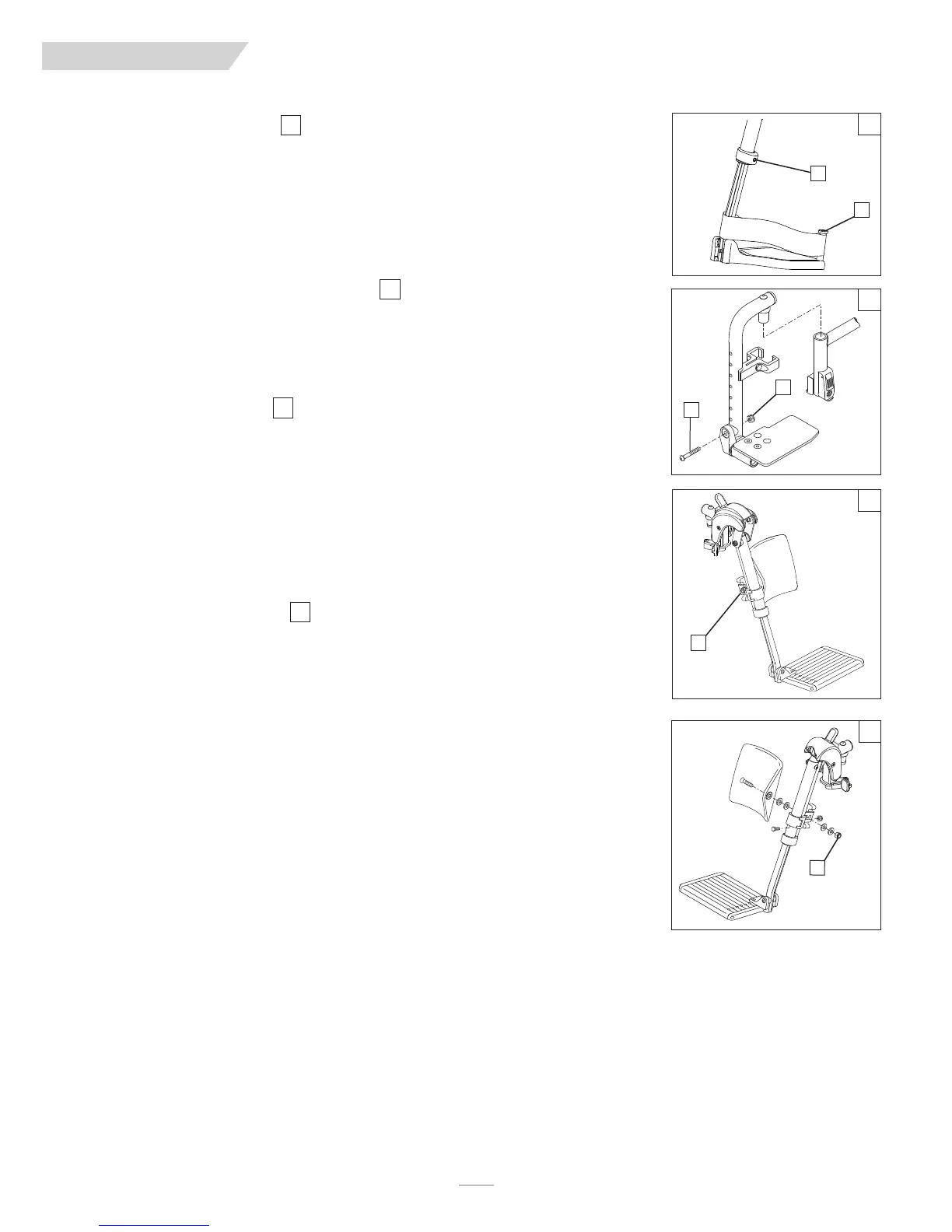

J. RÉGLAGE DE LA HAUTEUR
Réglage de la hauteur
NOTE–
Il est recommandé de maintenir une hauteur minimale de 5 cm (2 pouces) entre le point le plus bas
du repose-pied et le sol.
a. Dévissez la vis de pression (J) au moyen d'une clé hexagonale de 3/16 po.
b. Glissez la rallonge du repose-pieds (K) vers le haut ou vers le bas à l'intérieur du tube jusqu'à la hauteur
désirée.
c. Vissez la vis de pression (J). Appliquez un couple de serrage de 144 pouces-livres (16,27 Nm).
K. REPOSE-PIEDS ROBUSTES ET AMOVIBLES
Réglage de la hauteur - Montage avant
a. Dévissez et retirez le boulon (L) et l'écrou de retenue (M) du support de fixation du repose-pieds.
b. Placer la palette du repose-pieds dans les trous prépercés sur le tube.
c. Remettre le boulon et l'écrou puis vissez.
L. REPOSE-JAMBE ARTICULÉ
1. Réglage de la hauteur de l'appui-mollets
a. Dévisser l'écrou de retenue (N) situé à l'arrière du support de l'appui-mollets.
b. Glissez l'appui-mollets de haut en bas.
c. Vissez l'écrou de retenue (N) lorsque l'appui-mollets est à la position désirée.
Réglage de la hauteur au moyen du tube de rallonge.
a. (Voir « Reglage de la hauteur, » Section I)
M. REPOSE-JAMBES ÉLÉVATEUR
1. Réglage de la hauteur de l'appui-mollets
a. a. Dévisser l'écrou de retenue (O) situé à l'arrière du support de l'appui-mollets.
b. Glissez l'appui-mollets de haut en bas.
c. Vissez l'écrou de retenue (O) lorsque l'appui-mollets est à la position désirée.
2. Réglage de la hauteur au moyen du tube de rallonge.
a. (Voir « Reglage de la hauteur, » Section I)
40
41
42
43
IX. SERVICE DU REVENDEUR ET RÉGLAGE
40
41
42
43
J
K
L
M
O
N
