MK-100151 Rev. A
136
ITALIANO
ITALIANO

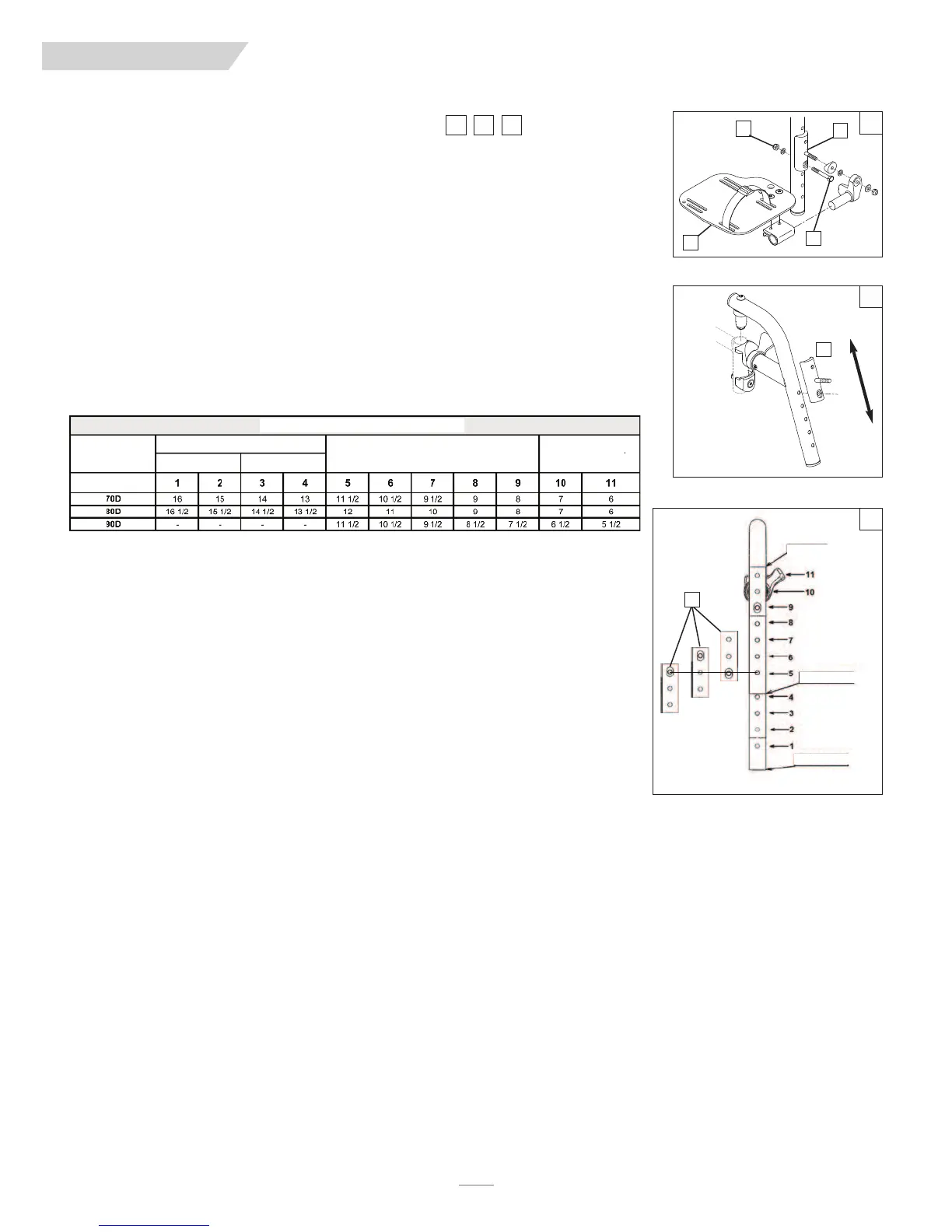

IX. ASSISTENZA E REGOLAZIONI DEL RIVENDITORE
CC. SOSTEGNO DELL’ADATTATORE DELLA PEDANA
Il sostegno dell’adattatore della pedana (A) può essere installato dal rivenditore. Lo scopo principale di questa
parte è di consentire la regolazione dell’altezza utilizzando pedane con montaggio frontale su una staffa a
sgancio rapido. La piastra può essere capovolta, operazione che permette un maggiore intervallo di rego-
lazione.
1. Regolazione dell’altezza della pedana
a. Rimuovere la bulloneria (B, C) e rimuovere la pedana (D) e il gruppo della piastra dell’adattatore.
b. Spostare la pedana (D) e il gruppo verso l’alto o verso il basso nella posizione desiderata, utilizzando la
tabella “Installazione della staffa con montaggio frontale” e la figura 32 come riferimento.
c. Reinserire e serrare la bulloneria (B, C) a un’impostazione di coppia di (96 in-lb).
d. Ripetere il processo per l'altra staffa e l’altra pedana.
NOTA–
nella maggior parte dei casi bisognerà verificare che le pedane siano regolate in modo che l’altezza sia
uguale su entrambi i lati
79 80 81
79
80
81
A
B
C
D
A
A
HOLE
FRONTE CONFIGURAZIONE HANGER MOUNT
FORI APPENDIABITI SERIE
ADATTATORE
PEDANA
4 "ESTENSIONE
2” ESTENSIONE
OPZIONE
HANGER
BUCO
4” ESTENSIONE
2” ESTENSIONE
ADATTATORE
