MK-100151 Rev. A
55
ESPAÑOL

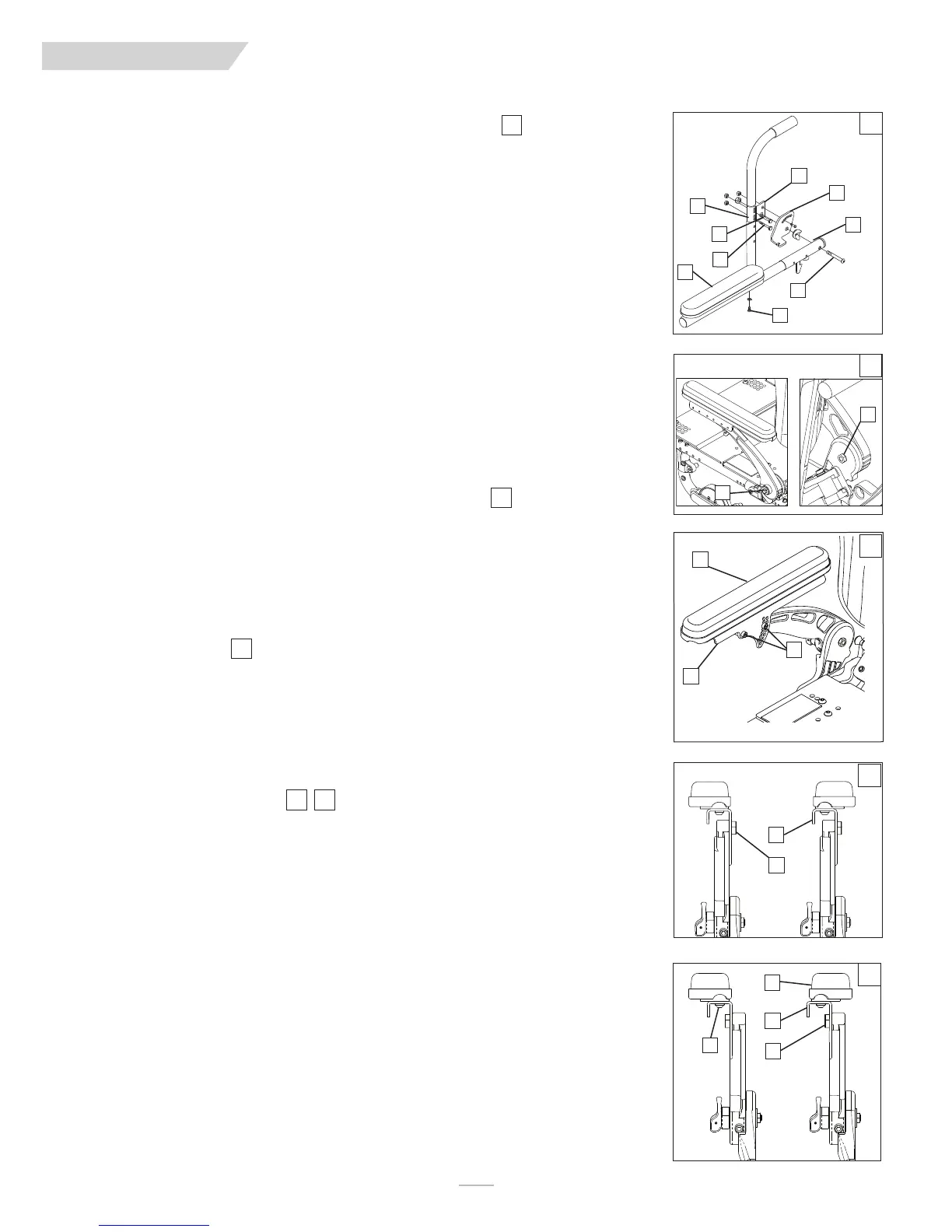

H. REPOSABRAZOS ELEVABLES AJUSTABLES CON BLOQUEO
1. Ajuste de la altura
a. Afloje el perno y la tuerca (A) y retire el tubo plegable.
b. Afloje los pernos (B, C) y retire la abrazadera (I).
c. Mueva la abrazadera (D) hacia abajo o hacia arriba hacia la posición deseada.
d. Ajuste los pernos (B, C).
e. Vuelva a instalar el tubo plegable en su lugar y ajuste los pernos (C, D).
f. Repita el procedimiento para el otro reposabrazos.
2. Ajuste del ángulo
a. Afloje el perno (E).
b. Coloque el reposabrazos en el ángulo deseado usando los orificios perforados en la placa del ángulo del
reposabrazos.
c. Ajuste el perno (E).
3. Ajuste de la altura (opcional)
a. Retire la empuñadura de goma o el cojín (G) del reposabrazos.
b. Afloje la tuerca y el tornillo (F) en el tubo elevable ajustable.
c. Vuelva a colocar la manga (H) a la longitud deseada.
d. Vuelva a ajustar al tornillo y la tuerca (G).
e. Ponga nuevamente en su lugar la empuñadura de goma o el cojín.
I. REPOSABRAZOS LEVADIZOS ELEVABLES CON BLOQUEO
1. Ajuste de la altura
a. a. Con la ayuda de una llave hexagonal de 5mm y de una llave inglesa de 13mm afloje el tornillo de
cabeza cilíndrica (A) y extraiga la tuerca (B) situada en el interior de la bisagra del reposabrazos.
b. Rote el reposabrazos hacia arriba o hacia abajo hasta una altura cómoda y ajuste los accesorios (A, B).
c. Debe repetir los pasos en el reposabrazos opuesto y, en la mayoría de los casos, debe ajustar ambos
lados equitativamente
2. Nivelar el reposabrazos
Cuando ajuste la altura del reposabrazos, también deberá nivelar el cojín del reposabrazos.
a. Con la ayuda de una llave hexagonal de 5/32 pulg., afloje el tornillo del receptáculo del pivote delantero
(F) y extraiga el tornillo del receptáculo trasero (F) del soporte (E) de manera que pueda nivelar el
reposabrazos (D).
b. Una vez que encontró el ajuste correcto, vuelva a insertar el tornillo de cabeza del receptáculo (F), y
ajuste los accesorios.
3. Ajustes del cojín del reposabrazos
Puede ajustar el cojín del reposabrazos hacia atrás o hacia delante.
a. Mediante una llave hexagonal de 5/32 pulg. afloje los dos tornillos de cabeza cilíndrica (C) que sujetan el
cojín del reposabrazos (D) al soporte de ajuste (E) y mueva el cojín hacia atrás o hacia delante.
b. Una vez que encontró la posición correcta, vuelva a insertar los tornillos (C) y ajuste todos los acceso-
rios.
También puede ajustar el cojín del reposabrazos lateralmente.
a. Con la ayuda de una llave hexagonal de 5/32 pulg., extraiga los dos tornillos (C) que sujetan el cojín del
reposabrazos (D) al soporte de ajuste (E).
b. Puede ajustar una pulgada lateralmente al cambiar de posición el cojín 180º tal como se muestra.
c. Si necesita realizar más ajustes lateralmente, puede volver a colocar el soporte del cojín del reposabrazos
al retirar los dos tornillos de cabeza hueca (F) que sujetan el soporte al brazo levadizo y al adjuntar el
soporte en la parte exterior del brazo levadizo tal como se muestra.
d. Una vez que encontró la posición correcta, vuelva a insertar los tornillos (F) y ajuste todos los acceso-
rios.
35
36
37
3938
IX. AJUSTE Y SERVICIO DEL DISTRIBUIDOR
35
E
F
I
G
H
A
B
C
D
39
38
36
37
A
B
C
D
E
F
E
F
E
F
D
