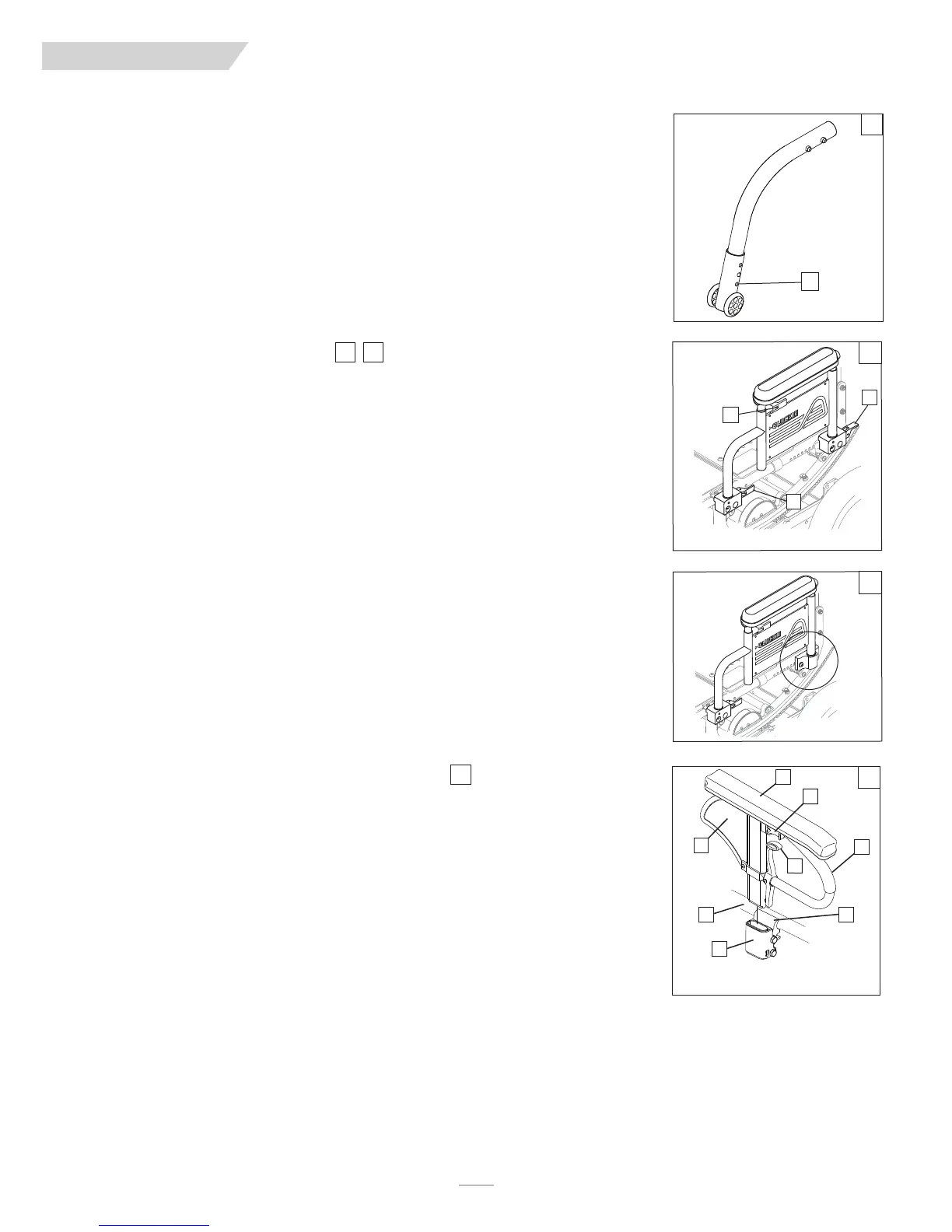

3. Réglage de la roulette du tube anti-basculement
Les tubes anti-basculement des roues devront possiblement être abaissés ou élevés pour obtenir le dégagement
nécessaire par rapport au sol, soit entre 3,8 et 5 cm (1 1/2 et 2 po).
a. Appuyez sur le bouton de déblocage de roue anti-basculement (A), de façon à ce que la goupille entre à
l’intérieur.
b. Relevez ou abaissez dans l’un des trois ou des six trous prépercés.
c. Relâchez la goupille (A).
d. Introduisez le deuxième tube anti-basculement de la même façon. Les deux roues doivent être à la même
hauteur.
K. APPUIS-BRAS À DEUX MONTANTS
1. Montage ou démontage
a. L’ensemble est solidement maintenu en place lorsque le levier de fixation (B) est orienté vers l’extérieur.
b. Tirez le levier de fixation avant (B) vers l'avant pour relâcher.
c. Insérez ou retirez l'accoudoir.
d. Remettez le levier de fixation en position verrouillée.
2. Réglage de la hauteur (facultatif)
a. Relâchez le levier de fixation supérieur (D).
b. Réglez l'accoudoir à la hauteur désirée.
c. Remettez le levier de fixation en position verrouillée.
d. Faites bouger l’accoudoir vers le haut ou le bas jusqu’à ce qu’il s’enclenche.
3. Appuis-bras rabattables (en option)
a. Relâchez le levier de fixation supérieur seulement (B).
b. Rabattez l'appui-bras vers l'arrière, il demeure fixé au logement arrière.
c. Pour retirer complètement l'appui-bras, tirez le levier de fixation vers le haut (C).
d. Ajustez l'appui-bras en place.
e. Remettez le levier de fixation en position verrouillée.
L. APPUIS-BRAS À HAUTEUR RÉGLABLE (EN OPTION)
1. Installation
a. Glissez la console d'accotoir extérieure (1) dans son logement (7) fixé sur l’armature du fauteuil.
b. L’appui-bras s’enclenchera automatiquement.
2. Réglage de la hauteur
a. Tournez le levier de déblocage (2) jusqu’à la deuxième butée.
b. Faites glisser le coussinet de l'appui-bras (4) vers le haut ou vers le bas, à la hauteur désirée.
c. Remettez le levier (2) en position verrouillée contre la console d'accotoir.
d. Appuyez sur le coussinet jusqu’à ce que la console d'accotoir s’enclenche fermement en place.
3. Retrait de l’appui-bras
a. Tournez le levier de dégagement (3) et retirez l'appui-bras.
1615
17
14
A
F
lip
-B
a
c
k
r
é
c
e
p
te
u
r
s
R
é
c
e
p
te
u
r
s
fix
e
s
1
5
1
6
B
C
D
Réglable en hauteur poste unique
17
1
2
3
4
5
6
7
8
1. Console d'accotoir
2. Levier de déblocage de la hauteur
3. Levier de déblocage
4. Coussinet de l’accoudoir
5. Barre de transfert
6. Panneau latéral
7. Logement de l'accoudoir
8. Collier de serrage
