– 12 –

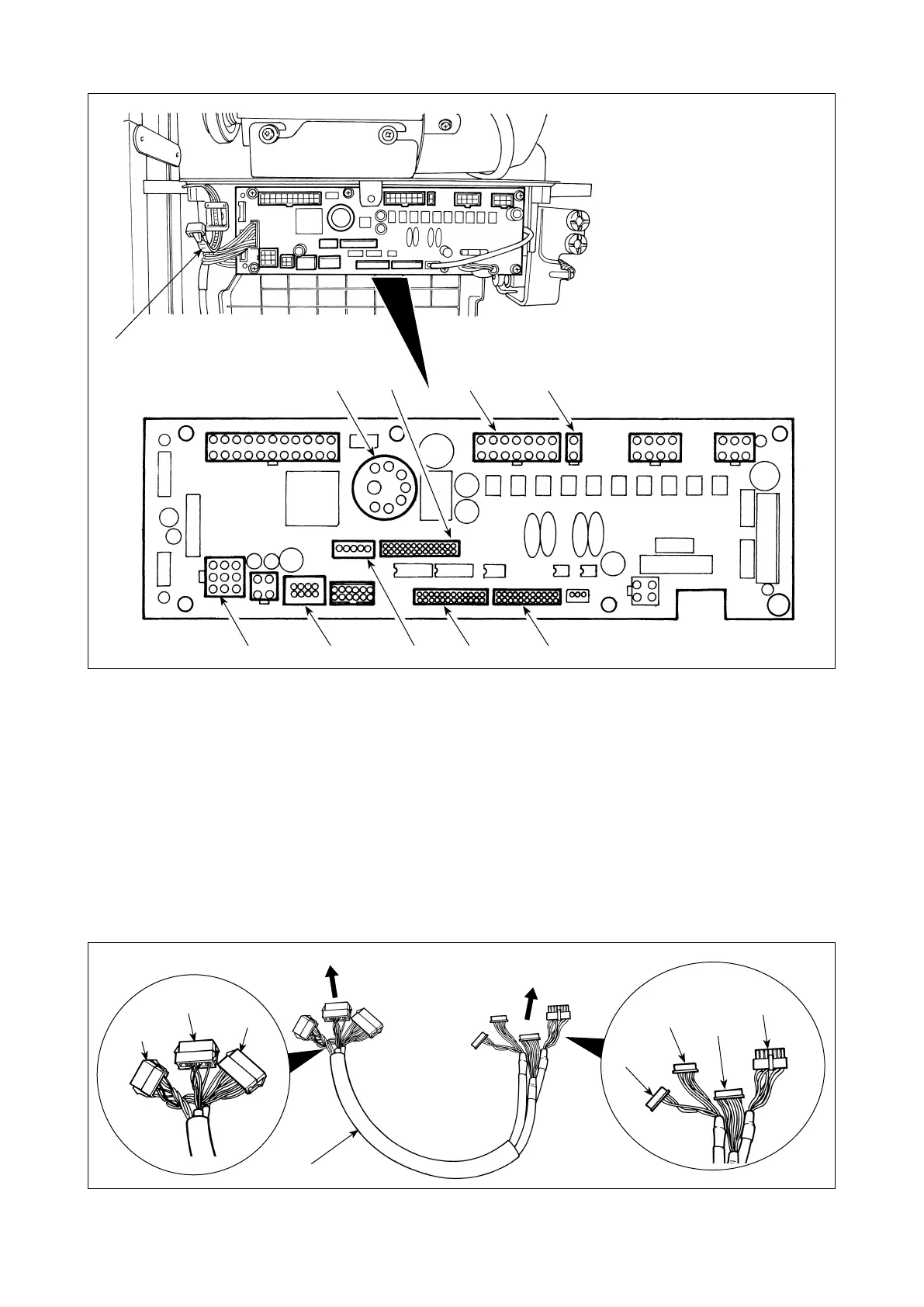

4) Connexion des cordons
1) Connecter le connecteur du signal du moteur, le synchroniseur de la barre à aiguille, le panneau de com-
mande et le cordon de jonction à la pédale de commande de la machine.
Après avoir branché le connecteur, regrouper tous les cordons avec l'attache-câble
situé sur le côté de
la boîte.
CN44
(24P)
CN59
(26P)
CN58
(22P)
CN36
(14P)
À connecter côté boîte de
commande
À connecter côté machine
CN100
(12P)
CN101
(16P)
CN102
(18P)
CN30 Connecteur du signal moteur
CN33 Synchroniseur de barre à aiguille installé extérieurement (version +5V) : La position de la barre à ai-
guille est détectée.
CN36 Solénoïdedetêtedemachine:équipéedesolenoïdespourcoupedel,exécutiondepointsarrière,
contacteur d’entraînement inversé de type touche unique.
CN37 Solenoïde de relevage du pied presseur (uniquement pour le releveur de pied presseur de type automa-
tique)
CN38 Panneau de commande: permet de programmer diverses coutures. (Pour plus d’informations sur l’utili-
sation du panneau de commande autre que CP-18, consulter le mode d’emploi du panneau utilisé.)
CN43 Synchroniseur de position de l’aiguille intégré de la tête de la machine (version +12V) : La position de la
barre à aiguille est détectée.
CN44 Interrupteur manuel : Interrupteur manuel autre que l’interrupteur touch-back.
CN58 Connecteur d’entrée externe (pour l’entrée du capteur, etc.)
CN59 Connecteur de sortie externe (pour la sortie de l’électrovanne)
Cordon de relais
