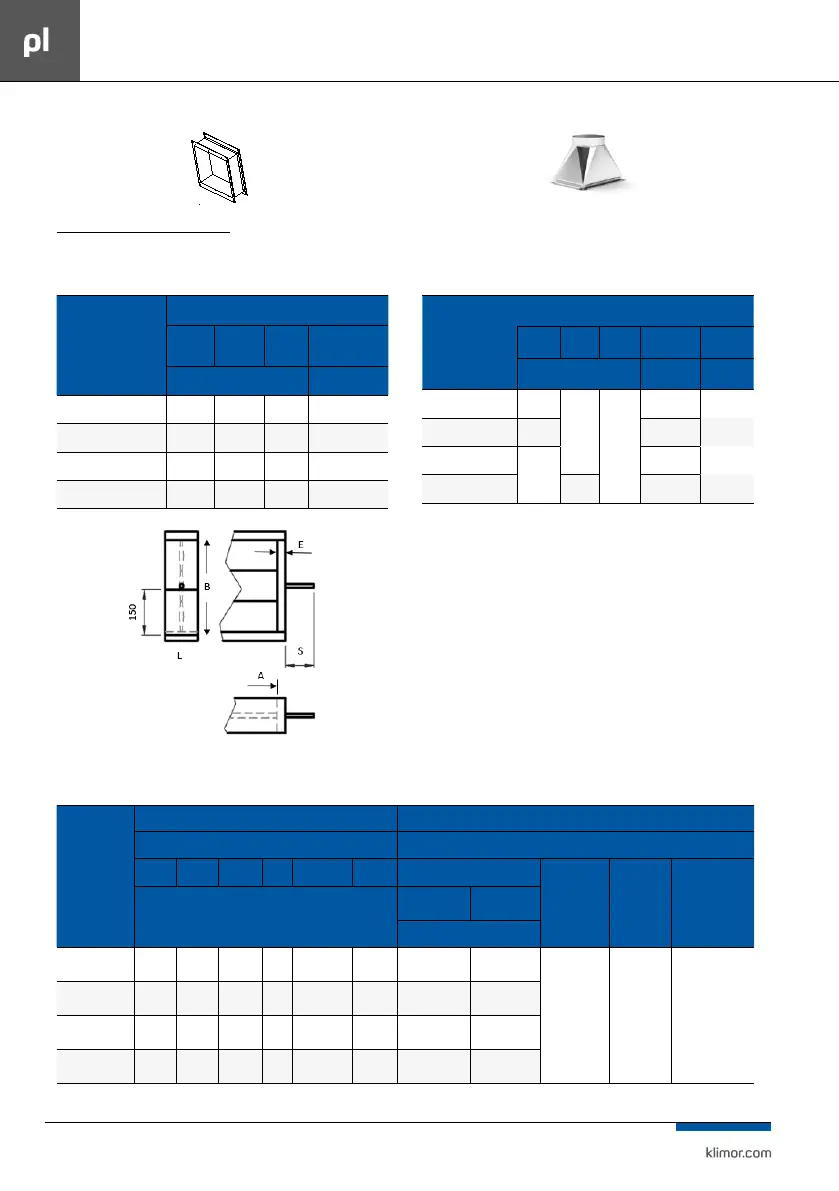

KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA EVO-T +
DOKUMENTACJA TECHNICZNO-RUCHOWA
14
Centrala EVO-T+ standardowo wyposażona jest wprzyłą-
cza elastyczne:
Tabela Nr 5 Przyłącze elastyczne.
EVO-T+
PRZYŁĄCZE ELASTYCZNE EVO-T+
szero-
kość
wyso-
kość
ramka ilość
mm szt.
8000 – (CPR; RR) 465 290 20 4
5000 – (CPR; RR) 315 290 20 4
3000 – (CPR) 265 290 20 4
3000-(RR) 265 335 20 4
Centrale EVO-T+ mogą być wyposażane wdyfuzory przyłą-
czeniowe wramach dodatkowego zakupu akcesorii. Dyfu-
zor nie jest wyposażeniem standardowym.
Tabela Nr 6 Dyfuzor przyłączeniowy.
EVO-T+
Dyfuzor przyłączeniowy symetryczny prostokąt – koło
szero-
kość
wyso-
kość
ramka ø d długość
mm mm
8000 – (CPR;RR) 465
290
20
315 250
5000 – (CPR;RR) 315 250 200
3000 – (CPR)
265
200 200
3000-(RR) 335 200 200
Centrale EVO-T+ w opcji mogą być wyposażone w prze
-
pustnice + siłowniki. Przepustnica + siłownik nie jest
wyposażeniem standardowym i wymaga dodatkowego
uwzględnienia w zamówieniu. Opcjonalnie można stero-
wać siłownikami przepustnic odcinających na powietrzu
zewnętrznym i powietrzu wyrzutowym.
W zależności od konguracji należy wybrać jedno z wyjść
cyfrowych RE1(PK1)-RE5(PK5) i przypisać funkcję Sygnał
pracy.
Tabela Nr 7 Przepustnica odcinająca
EVO-T+
Przepustnica Siłownik
Wymiary Dane
A B L E trzpień ø S Moment obrotowy
Zasilanie
Stopień
ochrony
Sterowanie
mm
bez sprężyny
powrotnej
ze sprężyną
powrotną
Nm
8000 – (CPR;RR) 445 270 115 30 11 100 2 3
24V IP54 on/o
5000 – (CPR;RR) 295 270 115 30 11 100 2 3
3000 – (CPR) 245 270 115 30 11 100 2 3
3000-(RR) 245 315 115 30 11 100 2 3
